XL8002 高压降压PFM LED恒流驱动解决方案｜技术规格书与设计指南
XL8002是上海芯龙半导体技术股份有限公司(XLSEMI)推出的高压降压型PFM模式LED恒流驱动芯片，内置100V耐压高压DMOS功率管，工作输入电压范围DC12V‑80V，芯片绝对最大输入耐压可达100V。最大开关电流1A，支持驱动1～18颗串联1W或3W LED；输出恒流由采样电阻RCS设定，恒流计算公式 ILED=0.1V/RCS。芯片集成软启动、热关断保护、输出过流限制保护，具备优异的线性与负载调整率，全工作电压范围内恒流精度±5%，最高转换效率可达98%。外围元器件少，BOM成本低，非常适合机车灯、AR111射灯、洗墙灯、LED路灯、高压工业LED照明等高压大功率LED照明场景。芯片型号XL8002E1符合RoHS无铅标准，TO263‑5L封装，编带包装800只/卷。广晟微半导体深圳仓库常备现货，提供技术支持、样品与批量供货服务。
核心亮点： 工作输入12‑80V｜最大100V耐压｜1A最大开关电流｜可驱动1‑18串1W/3W LED｜0.1V低采样基准电压｜PFM调制模式｜内置高压DMOS｜软启动/热关断/过流保护｜最高效率98%｜TO263‑5L封装｜RoHS无铅
※ 注：输出功率越大，输入‑输出压差建议≥5V；推荐实际应用功率控制在30W以内；PWM调光信号规格：方波100‑300Hz，高电平5V，低电平0V，PWM信号需要经光耦隔离并联至START、VREG引脚。
产品描述： XL8002E1采用TO263‑5L封装，高压降压PFM恒流LED驱动IC，内置100V高压功率DMOS，无需外置功率MOS。LED输出电流通过RCS采样电阻设定，0.1V低基准采样电压降低功率损耗，提升整机转换效率。芯片支持外部光耦实现PWM调光功能；内置软启动抑制上电冲击，集成热关断、过流限制保护。适配12‑80V高压直流供电，广泛应用机车灯、AR111射灯、洗墙灯、LED路灯、高压LED灯具等。
XL8002(12-80Vin@1A)宽电压驱动1~50W灯具应用方案.rar.rar
XL8002&XL8004调光电路.pdf
XL8002调光.pdf
XL8002 订购信息表 / 封装与包装规格
| 产品型号 | 打印名称 | 封装方式 | 包装类型 | 合规说明 |
|---|
| XL8002E1 | XL8002E1 | TO263‑5L | 800只/卷 | RoHS无铅 |
产品核心优势
● 宽电压工作：DC12V‑80V，芯片最大耐压100V，适配高压直流灯具供电
● 最大1A开关电流，支持1‑18串1W/3W LED，整机功率最高50W，推荐30W以内使用
● 0.1V电流采样基准电压，采样损耗低，整机峰值效率高达98%
● 内置100V高压DMOS功率管，无需外置MOS，外围器件精简，BOM成本低
● 内置软启动、热关断保护、输出过流限制保护，系统可靠性高
● 优异线性调整率与负载调整率，全电压区间恒流精度控制在±5%以内
● 支持光耦隔离PWM调光，PFM调制架构，TO263‑5L封装散热性能优秀
关键电气参数（Ta=25℃）
| 参数项 | 典型值 | 单位 |
|---|
| 工作输入电压范围 | 12 ~ 80 | V |
| 绝对最大输入耐压 | 100 | V |
| 最大开关电流 | 1 | A |
| 振荡频率(PFM) | 127 | KHz |
| 恒流采样基准电压 | 0.1 | V |
| 可驱动LED串数 | 1~18串(1W/3W) | -- |
| 最高转换效率 | 98 | % |
| 调制模式 | PFM | -- |
| 调光方式 | 光耦隔离PWM调光 | -- |

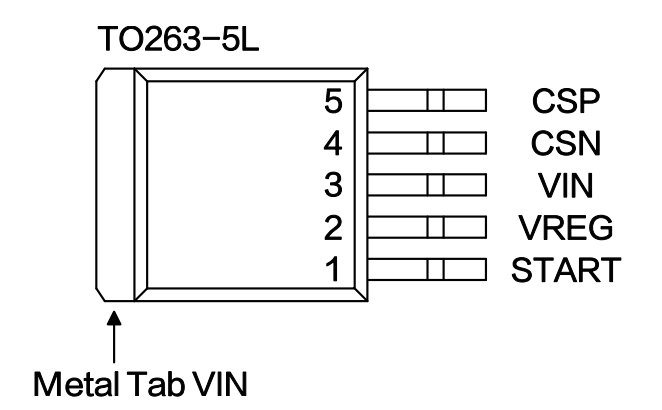

引脚定义 TO263‑5L
注：金属散热焊盘与VIN引脚相连
| PIN脚位 | 引脚名称 | 功能描述 |
|---|
| 1 | START | 内部软启动引脚，PWM调光光耦信号接入引脚之一 |
| 2 | VREG | 内部稳压引脚，典型电压约8V，PWM调光光耦信号接入引脚之二 |
| 3 | VIN | 电源电压输入引脚；底部金属焊盘和VIN连通 |
| 4 | CSN | 电流检测负端引脚 |
| 5 | CSP | 电流检测正端引脚，采样基准电压0.1V |
内部电路框架图
典型应用电路
XL8002 PWM调光应用原理图

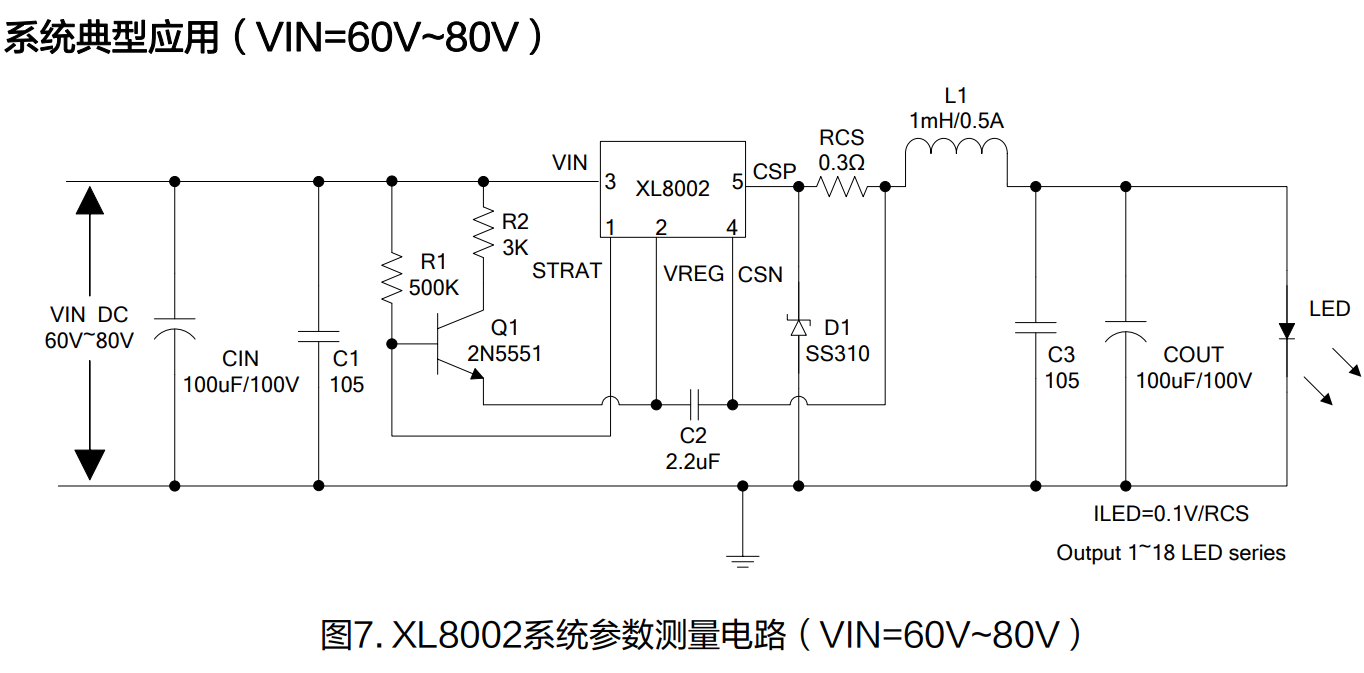

XL8002典型驱动应用典型测试数据-----(VIN=60V~80V)

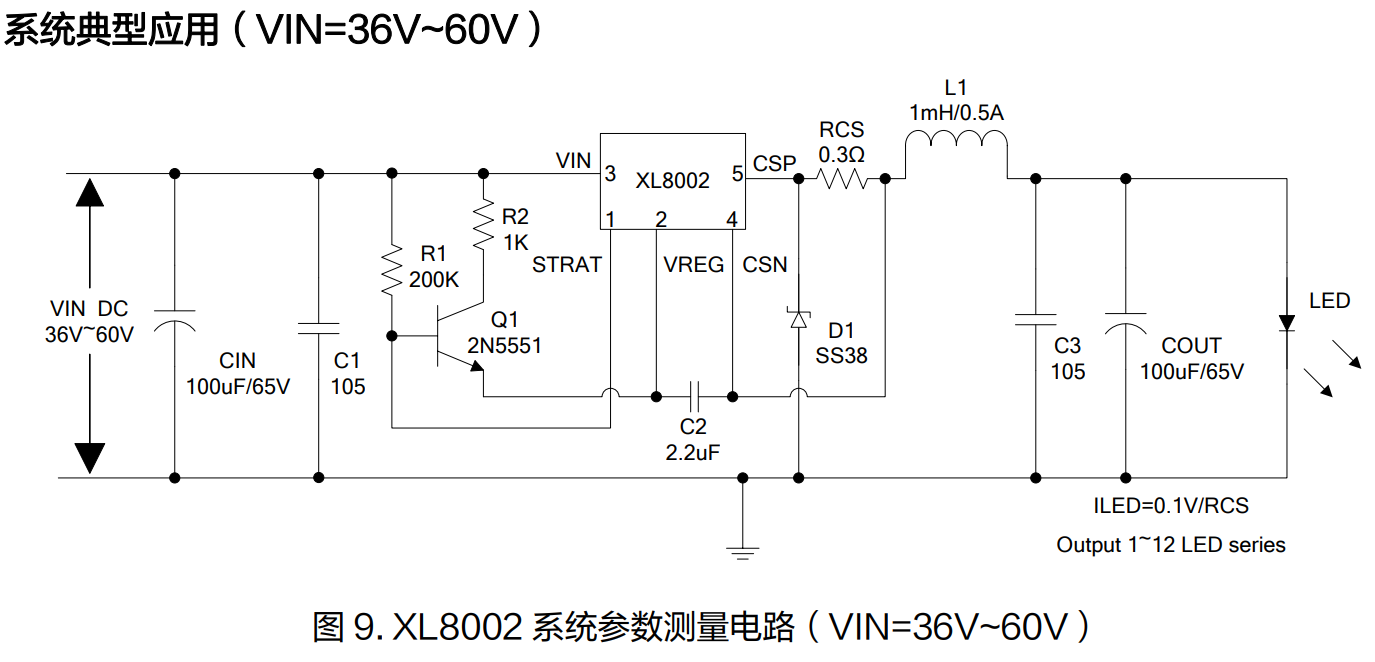

XL8002典型驱动应用典型测试数据-----(VIN=36V~60V)

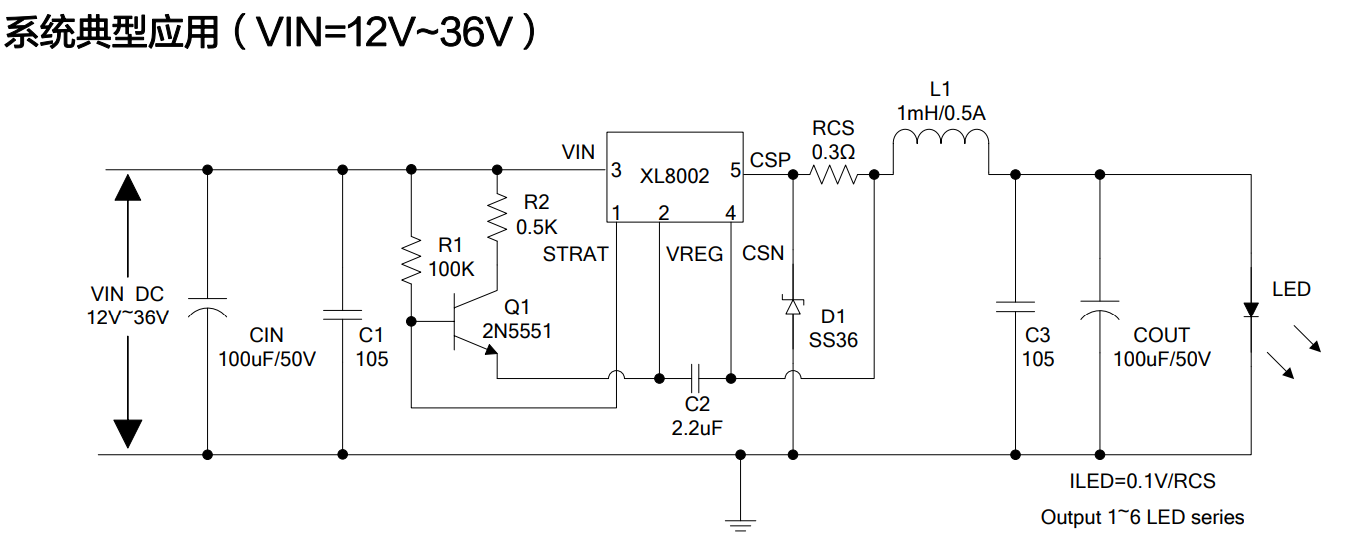

XL8002典型驱动应用典型测试数据-----(VIN=12V~36V)
调光注意事项：
注：(1)调光信号规格：方波，频率范围为100—300Hz，对地高电平为5V，对地低电平为0V；
(2)PWM信号必须经光耦合器并联在芯片1脚START、2脚VREG。
恒流计算公式：ILED=0.1V/RCS；修改RCS采样电阻阻值，设置LED输出电流。输入输出压差建议≥5V，推荐实际应用功率控制在30W以内。
应用场景
● 机车灯、高压直流车载LED照明
● AR111射灯、高压洗墙灯、LED路灯
● 工业高压LED灯具、DC‑DC恒流照明电源
● 1‑18串1W/3W LED高压恒流驱动方案
替代选型对比
XL8002是高压降压PFM架构LED恒流驱动芯片，适合12‑80V高压直流输入降压恒流LED方案，可替代传统分立MOS+运放搭建的恒流电路。
● 优势1：内置100V高压DMOS，无需外置高压MOS，外围电路简化，BOM成本更低
● 优势2：0.1V低采样基准，降低采样电阻功耗，整机最高效率98%
● 优势3：内置软启动、热关断、过流限制多重保护，提高灯具整机可靠性
● 优势4：12‑80V宽高压输入，适配机车、工业高压直流供电环境
● 优势5：支持光耦隔离PWM调光，满足灯具调光控制需求
品牌代理与服务
广晟微半导体（深圳）有限公司是芯龙XLSEMI授权一级代理商，位于广东深圳，主营XL8002、XL8004等高压降压LED恒流驱动芯片，为机车灯、洗墙灯、路灯、高压工业照明提供全套电源方案。深圳仓库常备现货，支持样品申请、批量供货，可提供原理图、BOM、技术方案支持。
常见问题 (FAQ)
XL8002最大可以驱动多少颗LED？
最多可驱动1‑18颗串联1W或3W LED；实际可串联数量受输入电压、输入输出压差限制，压差建议≥5V，实际应用功率建议控制在30W以内。
XL8002恒流电流怎么计算？
恒流公式：ILED=0.1V/RCS；修改采样电阻RCS阻值，即可设置LED输出恒流电流。
XL8002的PWM调光有什么要求？
PWM信号必须使用光耦隔离，并联到START与VREG引脚；推荐频率100‑300Hz，高电平5V，低电平0V；不可直接将PWM信号直驱芯片引脚。
XL8002具备哪些保护功能？
内置软启动功能、热关断保护、输出过流限制保护；芯片最大耐压100V，正常工作电压12‑80V。
