CRMICRO 一级代理 DC-DC降压恒流驱动IC PT4119EE89E

50V 1A降压型高亮度LED驱动芯片 PT4119EE89E｜华润微PowTech｜GSMicro授权代理商

关键词：PT4119EE89E | 50V 1A降压LED驱动器 | 高亮度LED驱动IC | PowTech华润矽威

产品概述：PT4119EE89E是华润微PowTech采用连续电感导通模式的电感式降压LED驱动芯片，内置功率开关管，输入电压6‑50V，最大输出1A，支持DIM引脚模拟/宽范围PWM调光以及低功耗待机功能；采用SOT89‑5封装并带有外露散热焊盘。适用于卤素灯改LED灯具、车载照明、工业低压照明、LED应急灯、发光标识牌以及安全特低电压SELV照明。GSMicro为授权代理商，备有现货库存，可提供样品、规格书以及硬件应用参考方案。

⚡ 产品核心优势

连续电感导通模式降压架构，外围元器件数量少，简化PCB布板，降低BOM物料成本。

6V‑50V宽输入电压，兼容交流整流供电以及各类直流供电系统。

内置功率开关管，最大输出电流1A，满足高亮度LED驱动需求。

多功能DIM引脚，支持硬件使能/关断、0.5V‑2.5V模拟调光以及宽范围100Hz‑20kHz PWM调光。

高端电流采样架构，典型输出电流精度±3%，LED亮度一致性表现优异。

DIM引脚低电平触发微安级待机模式，降低系统静态功耗。

内置LED开路保护、采样电阻RCS开路保护以及热关断保护，增强系统故障容错能力。

滞回控制架构，无需外接补偿元件。

最高97%峰值转换效率，系统功耗低。

SOT89‑5封装，配备外露散热焊盘，适合大电流持续工作场景，散热性能优秀。

同类芯片兼容替换与优势对比

PT4119EE89E为内置功率开关降压高亮度LED驱动芯片，采用紧凑SOT89‑5封装，最大输出1A，支持50V宽电压输入。对比外置MOS的LED驱动方案，PT4119EE89E省去外部功率MOSFET，减少BOM器件数量，降低PCB布局工作量。对比36V耐压等级器件，50V耐压使其更适合电压波动较大的工业以及交流整流供电场景。

芯片采用滞回控制，无需补偿电路，降低外围器件要求；具备LED、采样电阻双重开路保护，提升现场应用可靠性；小尺寸SOT89‑5封装自带散热焊盘，简化灯具及工业设备方案开发。

GSMicro可提供替代方案评估、样品测试以及硬件技术支持，协助客户完成方案验证。

典型应用场景

卤素灯改LED照明灯具。

车载LED照明。

工业低压照明。

LED应急备用灯。

发光标识牌、SELV安全特低电压照明。

LCD电视背光应用。

关键电气参数（VIN=24V，TA=25℃）

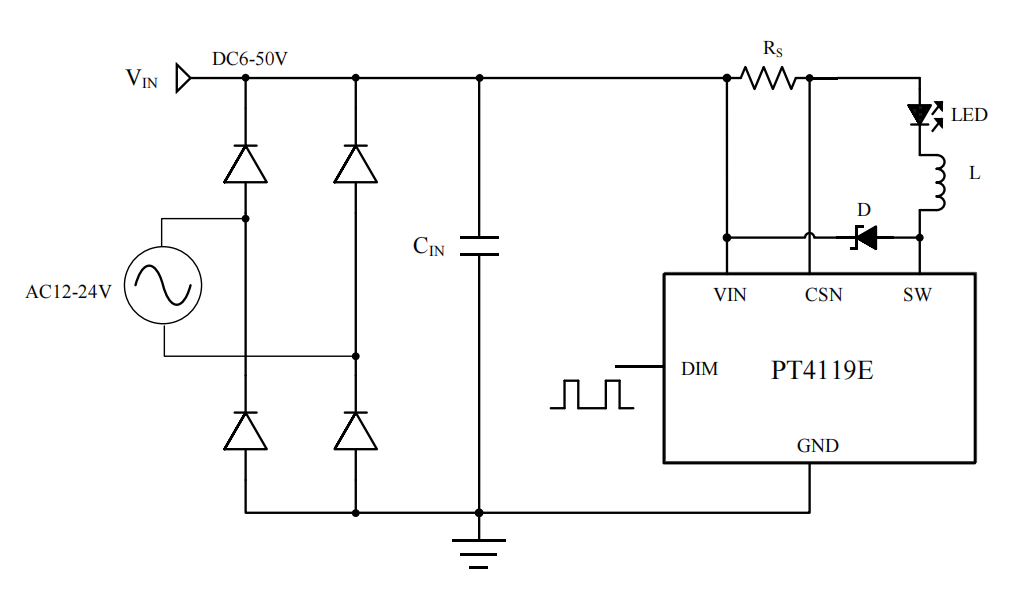

典型应用电路

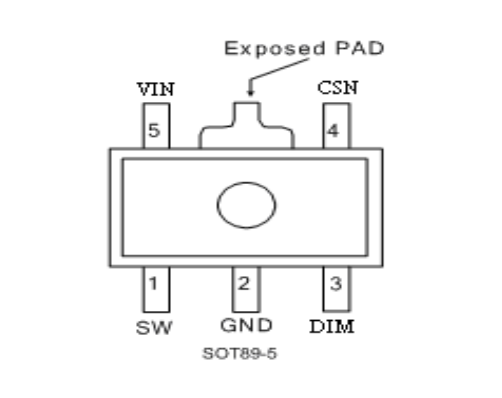

引脚定义、封装尺寸图

完整封装尺寸请查阅PT4119E官方规格书；SOT89‑5封装外露散热焊盘必须接GND，禁止浮空；PCB需要做大面积接地敷铜，降低热阻，保障芯片长期稳定运行。

引脚定义：1‑SW，2‑GND，3‑DIM，4‑CSN，5‑VIN；外露散热焊盘内部连接GND。

工作原理描述

PT4119EE89E与功率电感L、采样电阻RCS构成自振荡连续电感导通模式降压LED控制器。VIN上电瞬间，电感L与采样电阻RCS初始电流为零。比较器输出高电平，片内功率开关导通。电流从VIN经过RCS、LED负载、功率电感L、内部功率开关流向地。电感电流变化速率由输入电压VIN、电感值、LED正向压降决定，RCS两端形成采样压差；当(VIN‑VCSN)＞230mV时，比较器输出低电平，功率开关关断，电感通过外部肖特基二极管续流；当(VIN‑VCSN)＜170mV，功率开关重新导通。该振荡环路稳定LED平均输出电流。输出电流计算公式：I_OUT=0.2/Rcs。

高端电流采样架构减少外围BOM器件，搭配1%精度采样电阻，可实现典型±3%的LED输出电流精度。DIM引脚接收PWM信号实现数字调光；DIM电压低于0.3V关闭LED输出；DIM高于2.5V输出满量程电流；0.5V‑2.5V直流电压输入实现模拟调光。PWM有效工作频率100Hz‑20kHz。正常满亮度工作时DIM引脚可以浮空。将DIM拉低至0.3V以下，芯片进入低电流待机模式。

PT4119EE89E内置TSD热关断保护：当芯片结温升高至155℃，内部功率开关会完全关断，实现芯片保护；温度回落到阈值以下后自动恢复正常工作。可在DIM引脚外接NTC热敏电阻贴装在LED灯板附近，实现LED外部温度降流补偿。SOT89‑5散热焊盘必须连接GND，PCB大面积接地敷铜降低热阻。芯片具备LED开路保护、RCS采样电阻开路保护，故障条件下进入低功耗安全状态，提升系统健壮性。

应用说明

通过外部采样电阻RCS设定LED平均电流

LED标称平均输出电流由VIN‑CSN之间采样电阻RCS设定：I_OUT＝0.2/Rcs。生效条件：DIM引脚浮空或者DIM电压＞2.5V且＜5V。RCS决定最大LED输出电流；实际输出电流可以通过DIM引脚调光进行向下调节。硬件设计时采样电阻功率需要预留充足余量。

模拟调光、PWM调光

DIM引脚支持0.5V‑2.5V模拟调光以及100Hz‑20kHz PWM数字调光；PWM调光不会改变LED发光色度。DIM引脚电压低于0.3V，芯片进入关断待机模式。DIM引脚对地外接电容可以实现软启动功能。

外围器件选型要点

VIN输入端放置低ESR旁路电容，尽量靠近VIN引脚；续流肖特基二极管电流、耐压预留≥30%降额；电感饱和电流必须大于实际电感峰值电流；SOT89‑5散热焊盘务必接GND，加大PCB接地敷铜改善散热。

PCB布局建议

采样电阻RCS靠近VIN、CSN引脚摆放，降低采样误差；功率回路走线尽量短且宽；SW开关节点走线缩短，降低EMI电磁辐射；SOT89‑5外露散热焊盘做大面积接地敷铜；输入旁路电容就近VIN引脚放置。

Q1：PT4119EE89E如何设置LED最大输出电流？
A：LED平均输出电流由VIN‑CSN之间采样电阻RCS设定，计算公式Iout=0.2/Rcs。建议选用1%精度功率型采样电阻，实际项目中做好电阻功率等级选型。

Q2：DIM引脚支持哪些调光模式，有效PWM频率范围是多少？
A：DIM引脚支持PWM数字调光以及0.5V‑2.5V模拟电压调光；DIM电压低于0.3V芯片进入低功耗待机。有效PWM调光频率范围：100Hz‑20kHz；PWM调光不会改变LED发光色度。

Q3：PT4119EE89E SOT89‑5封装在布局上有哪些散热要求？
A：SOT89‑5封装外露散热焊盘必须接GND，严禁浮空；PCB做大面积接地敷铜并增加散热过孔，降低热阻，避免误触发热关断保护。

Q4：LED负载开路时PT4119EE89E芯片会不会损坏？
A：芯片内置LED开路保护，负载开路会进入低功耗安全状态，芯片不会损坏；负载重新连接后自动恢复正常工作。

Q5：PT4119EE89E能否用于整流后的AC交流供电？
A：可以使用，整流滤波后的直流电压需要落在6‑50V工作区间；交流整流输入场景建议使用低ESR输入旁路电容。

Q6：PT4119EE89E热保护的工作逻辑是什么？
A：芯片内置TSD热关断保护；结温达到155℃时功率开关完全关断保护芯片，不会做逐级降电流；温度下降后自动恢复输出。DIM引脚外接NTC热敏电阻，可实现LED外部温度补偿。
