PT4557ENEASG 集成型非隔离降压型LED恒流驱动芯片

高精度 | 宽压85Vac~265Vac | 高集成 | 准谐振模式 | 内置500V功率MOS | 内置整流桥 | 内置续流二极管

概述

PT4557EN是一款高精度非隔离降压型LED恒流驱动芯片。芯片工作在准谐振模式，适用于85Vac~265Vac全范围输入电压的非隔离降压型LED恒流电源。PT4557EN在单芯片上集成了整流桥堆、500V功率MOS、高压供电电路、续流二极管以及采样电路，无需启动电阻以及VDD电容，系统只需要很少的外围元件，极大的节约了系统成本和体积。PT4557EN采用高可靠性的恒流控制方式实现了优异的线性调整率、负载调整率及温度特性。输出电流量产偏差在±5%以内。PT4557EN提供完善的保护功能，包含LED短路保护以及过温降电流保护等。PT4557EN采用ASOP-7封装。

特点

高压单芯片集成500V功率管，稳定性高。内部集成续流二极管。内部集成整流桥堆。无需启动电阻以及VDD电容。电感电流准谐振模式(QR)，降低开关损耗。效率最高可达93%。±5%电流精度。优异的线性调整率，负载调整率和温度特性。LED短路保护。过温降电流保护。采用ASOP-7封装。

应用

LED蜡烛灯，球泡灯。LED筒灯，日光灯。其它LED照明。

产品核心优势

全集成单芯片方案，省去外置整流桥、续流二极管、启动电阻、VDD电容，外围元件最少。准谐振QR模式，开关损耗低，整机效率高达93%，温升更低。宽电压85Vac-265Vac全球通用，适配不同地区电网。输出电流精度±5%，量产一致性极佳。内置LED短路保护与过温降流保护，系统可靠性大幅提升。ASOP-7贴片封装，体积小，散热好，适合紧凑型LED灯具。国产原厂供货稳定，性价比远超同类进口芯片。

订购信息

引脚定义（ASOP-7）

极限参数

推荐输出功率

电气参数（TA=25℃）

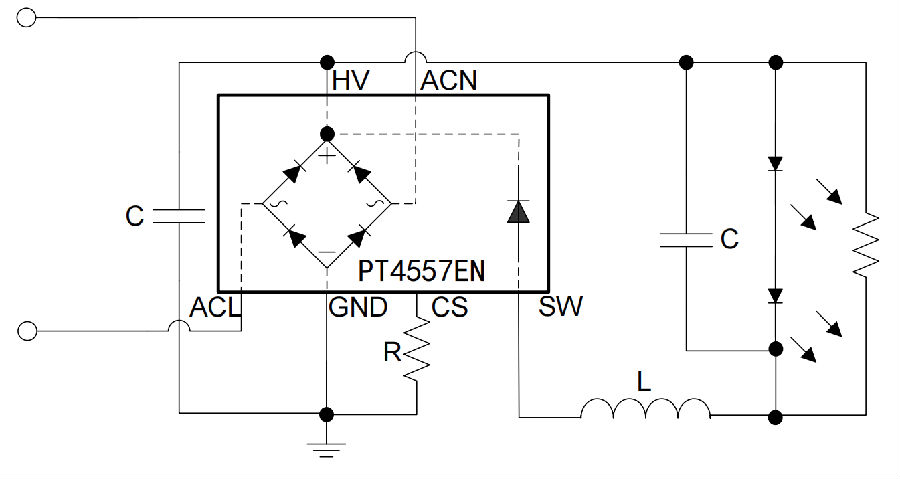

典型应用电路

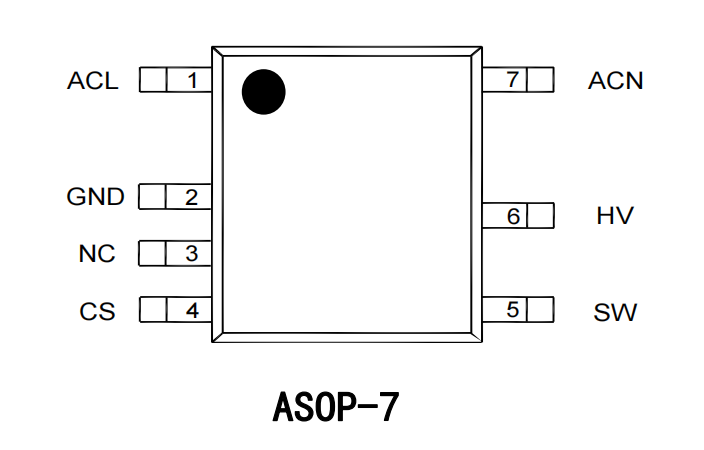

封装尺寸（ASOP-7）

单位：mm，典型尺寸长6.2mm，宽3.9mm，贴片封装，散热优良

功能描述

PT4557EN是一款专用于LED照明的恒流驱动芯片，应用于非隔离降压型LED驱动电源。芯片内部集成500V功率开关，只需要极少的外围组件就可以达到优异的恒流特性。而且无需辅助绕组供电和检测，系统成本极低。

系统上电后，母线电压通过HV引脚对内部VDD模块供电，芯片内置稳压管钳位VDD电压。正常工作时VDD电流极低，无需辅助绕组与外置VDD电容。建议采用1nF以上输出电容，保证良好EMC及输出纹波特性。

芯片逐周期检测电感峰值电流，CS端电压与387mV阈值比较，达到阈值即关断功率管。电感峰值电流Ipk=387/Rcs(mA)，LED输出电流ILED=Ipk/2。

芯片工作在准谐振模式，功率管在电感电流为零时开通，降低开关损耗与EMI。芯片内置最小/最大关断时间，保证系统稳定工作在临界模式。

保护功能

LED短路保护：LED短路时系统工作在2-4KHz低频，CS关断阈值降低约一半，功耗极低。过温保护：芯片温度超过150℃时自动降低输出电流，温度回落至150℃以下恢复正常工作。

应用场景详细说明

PT4557ENEASG适用于85Vac-265Vac全电压输入的LED照明驱动，主要用于LED蜡烛灯、LED球泡灯、LED筒灯、LED日光灯、LED面板灯、LED吸顶灯、小型一体化LED驱动电源等小功率室内LED照明产品。芯片高集成、外围少、成本低、效率高，特别适合空间紧凑、对成本与可靠性要求高的LED灯具。

应用方法

ACL与ACN接交流市电，HV为高压供电端，SW接电感与输出回路，CS串联采样电阻到GND，GND为系统地。通过调整CS端采样电阻Rcs设定输出电流，Ipk=387/Rcs，ILED=Ipk/2。输出端建议并联≥1nF电容改善纹波与EMC。电路无需启动电阻、VDD电容、外置整流桥与续流二极管，外围极简。

兼容替代与优势对比

可直接兼容替代型号：BP2861、PT4556、SDH8322、SDH8323、LN8K09等非隔离降压型LED驱动IC。

对比同类产品优势：PT4557ENEASG内置整流桥与续流二极管，省去更多外置元件。无需启动电阻与VDD电容，BOM成本更低。准谐振模式效率更高，温升更低。输出电流精度±5%，量产一致性更好。内置双重保护，系统更稳定。ASOP-7封装散热更好，适合小体积灯具。国产原厂供货稳定，价格与交期优势明显。

PT4557EN 规格书版本 CH1.3 | 华润矽威 | 广晟微半导体（深圳）有限公司
