CRMICRO 一级代理 DC-DC降压恒流驱动IC PT4121EE23F

6‑60V外置MOS降压高亮度LED恒流控制器 PT4121E｜PowTech华润矽微，CRMICRO华润微｜授权代理商

关键词：PT4121E | 6‑60V外置MOS LED驱动 | 降压恒流LED控制器 | PowTech华润矽微

产品概述：PT4121E是华润矽微CRMICRO连续电感导通模式外置MOS降压高亮度LED恒流控制器，6‑60V宽输入电压，输出电流可调；DIM引脚支持模拟/PWM调光，DIM低于0.3V进入低功耗待机。提供SOT23‑6、SOP‑8两种封装。适用于卤素替换射灯、车载LED、LED应急灯、信号灯、LCD背光、SELV照明。CRMICRO华润微授权代理商，备有现货库存，可提供样品、规格书以及硬件应用参考方案。

⚡ 产品核心优势

连续电感导通降压滞回控制架构，无需补偿网络，外围元器件少，简化PCB布板，降低BOM成本。

6V‑60V超宽输入电压范围，适配整流后交流以及多种直流供电系统。

外置N‑MOS架构，输出电流等级由外部MOS器件决定，灵活实现不同功率LED方案。

多功能DIM引脚，硬件使能关断、0.5V‑2.5V模拟调光、100Hz‑20kHz PWM调光。

高端电流采样，典型输出电流精度±3%，LED亮度一致性好。

DIM引脚低于0.3V进入微安级待机，典型关断电流60µA，最大100µA。

LED开路、LED短路、RCS采样电阻开路多重保护；过温降电流保护，过热不直接关断，逐步降流。

最高可达1MHz工作开关频率，方案小型化。

最高97%转换效率，系统功耗低。

SOT23‑6、SOP‑8两种封装可供选型。

同类芯片兼容替换与优势对比

PT4121E为外置MOS降压LED恒流控制器，支持60V高耐压输入，提供SOT23‑6与SOP‑8封装。对比PT4115、PT4119内置MOS芯片，PT4121E依靠外置MOS可以实现更大输出功率；相比36V耐压器件，60V耐压更适合高压波动、整流交流输入工况。芯片具备LED短路、RCS采样电阻开路保护，保护功能更完善；滞回控制无需补偿，工程师可根据MOS选型自由定义输出电流。

CRMICRO华润微授权代理商可提供替代方案评估、样品测试以及硬件技术支持，协助客户完成方案验证。

典型应用场景

卤素替换LED射灯。

车载LED照明。

LED应急备用灯、标志信号灯。

LCD液晶电视背光。

SELV安全特低电压照明。

关键电气参数（VIN=24V，TA=25℃）

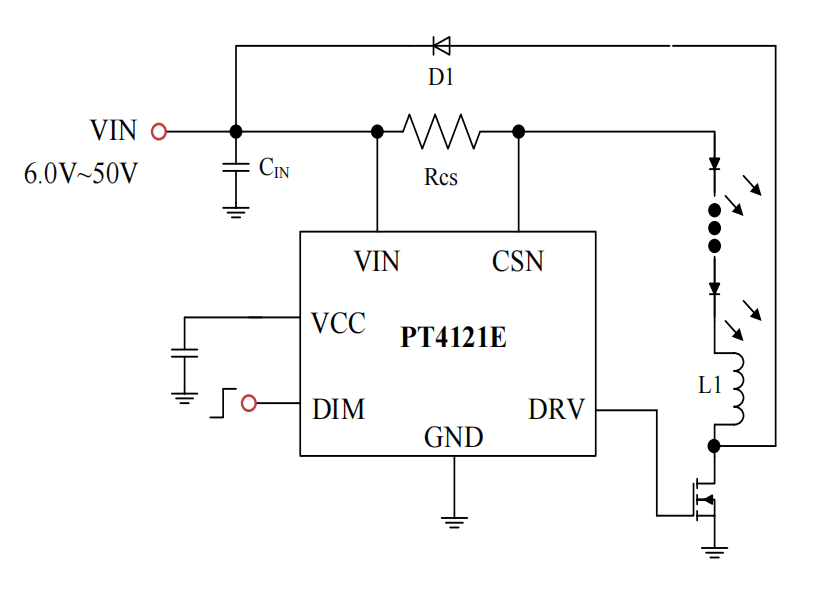

典型应用电路

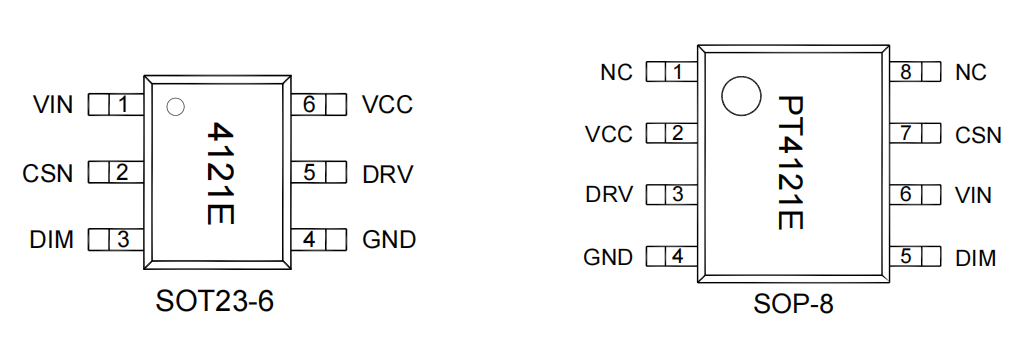

引脚定义、封装尺寸图

完整封装尺寸请查阅PT4121E官方规格书。

SOT23‑6引脚：1‑VIN，2‑CSN，3‑DIM，4‑GND，5‑DRV，6‑VCC；VCC引脚需要外接1µF去耦电容到地。

SOP‑8引脚：1‑NC，2‑VCC，3‑DRV，4‑GND，5‑DIM，6‑VIN，7‑CSN，8‑NC。

工作原理描述

PT4121E配合外部N‑MOS功率管、功率电感L、采样电阻RS构成自振荡连续电感电流模式降压LED控制器。VIN上电，电感L与采样电阻RS初始电流为零。CS比较器输出高电平，DRV引脚输出高电平，驱动外置N‑MOS导通。电流从VIN经过RS、LED负载、电感L、外置MOS流向GND。电感电流变化速率由VIN、电感值、LED正向压降决定，RS产生采样压差；当(VIN‑VCSN)＞230mV，比较器输出低电平，DRV拉低，外置MOS关断，电感通过外部肖特基二极管续流；当(VIN‑VCSN)＜170mV，DRV重新输出高电平，MOS再次导通；环路稳定LED平均输出电流。输出电流计算公式：I_OUT=0.2/Rs。

高端电流采样减少外围BOM，搭配1%精度采样电阻，典型输出电流精度±3%。DIM引脚输入PWM实现数字调光；DIM＜0.3V关闭DRV输出；DIM＞2.5V输出满量程电流；0.5V‑2.5V直流实现模拟调光，PWM有效频率100Hz‑20kHz。满亮度工作DIM引脚可以浮空；DIM拉低于0.3V，芯片进入待机，典型关断电流60µA。

PT4121E内置过温降流TSD保护：结温到达140℃开始逐步降低输出电流，抑制温度上升，并非直接关断MOS驱动；温度回落之后电流自动恢复。DIM引脚外接NTC热敏电阻贴LED灯板，实现LED外部温度降流补偿。芯片内置LED开路、LED短路、RCS采样电阻开路保护，故障状态进入低功耗安全模式，提升系统健壮性。VCC为内部LDO输出，必须外接1µF去耦电容至地。

应用说明

通过外部采样电阻RS设定LED平均电流

LED标称平均输出电流由VIN‑CSN之间采样电阻RS设定：I_OUT＝0.2/Rs。生效条件：DIM引脚浮空或者DIM电压＞2.5V且＜5V。RS设定最大输出基准；实际输出电流可由DIM调光向下调节；最大输出能力取决于外置N‑MOS。硬件设计采样电阻功率务必预留足够余量。

模拟调光、PWM调光

DIM引脚支持0.5V‑2.5V模拟调光与100Hz‑20kHz PWM数字调光；PWM调光不会改变LED发光色度。DIM电压低于0.3V芯片进入待机关断。DIM对地增加电容可以实现软启动。

外围器件选型要点

VIN输入端放置低ESR旁路电容就近VIN；VCC引脚必须接1µF去耦电容到地；续流肖特基二极管耐压、电流≥30%降额；外置N‑MOS留足电压电流裕量；电感饱和电流大于峰值电感电流；DRV引脚可串栅极电阻抑制MOS振荡。

PCB布局建议

采样电阻RS紧靠VIN、CSN，减小采样误差；功率回路走线短而宽；SW开关节点走线缩短降低EMI；VCC去耦电容紧邻VCC引脚；DRV到MOS栅极走线尽量短。

Q1：PT4121E如何设置LED输出电流？
A：LED平均输出电流由VIN‑CSN之间采样电阻RS设定，计算公式Iout=0.2/Rs。芯片仅提供控制，最大输出电流取决于外置N‑MOS；建议选用1%精度功率采样电阻，做好功率选型。

Q2：DIM引脚支持哪些调光模式，待机阈值是多少？
A：DIM支持PWM数字调光、0.5‑2.5V模拟调光；DIM＜0.3V进入低功耗待机；PWM有效频率100‑20kHz；PWM调光不会改变LED色度。

Q3：SOT23‑6封装VCC引脚有什么注意事项？
A：VCC为芯片内部LDO输出，必须外接1µF去耦电容连接到GND，否则芯片无法正常工作。

Q4：LED负载开路或者短路，芯片会不会损坏？
A：内置LED开路、LED短路保护；故障时进入低功耗安全状态，芯片不会损坏；故障消除自动恢复运行。

Q5：PT4121E能否用整流之后的交流电压供电？
A：可以，整流滤波之后直流电压落在6‑60V区间；交流输入建议搭配低ESR输入旁路电容。

Q6：PT4121E过温保护是什么工作逻辑？
A：内置过温降流TSD保护，结温达到140℃逐步降低输出电流抑制温升，不会直接关断驱动输出；温度下降自动恢复输出；DIM外接NTC可以实现LED外部温度补偿。
