产品概述
LAN1166ED是一款专为12V灯珠设计、支持低压差大电流的汽车专用线性恒流芯片，仅需外接两个电阻即可构成完整恒流驱动电路，外围简洁、成本低、易量产。
内置120℃过温保护电路，高压差工况下稳定工作，可在各种散热条件下将LED灯珠温度控制在130℃以内，适配车载高温恶劣环境。
内置25A/100V功率MOS，最大应用电流4A；采用低压差驱动电路，4A输出时压降仅为0.57V，发热低、效率高，适合12V高功率车灯。
内置高压保护电路，当输入电压达到15V时自动减小输出电流，防止高压冲击烧坏芯片，增强车载电源波动适应性。
核心特点
● 100V高耐压，最大4A持续输出，适配12V高功率汽车大灯、工程车灯。
● 4A时仅0.57V低压差，发热更低、功耗更小，提升灯具效率与稳定性。
● 内置120℃过温保护，高温自动降流，保护灯珠与芯片、不易死灯。
● 15V起高压降流保护，适配车载电源波动，避免过压损坏。
● 外围仅需两颗电阻，无电容设计，电路极简、成本低、易批量生产。
● ESOP8高散热封装，底部大面积散热焊盘，适配大功率、高散热需求。
关键电气参数
| 参数 | 典型值 | 单位 |
| 工作电压范围 | 7–100 | V |
| 最大输出电流 | 4 | A |
| 4A工作压差 | 0.57 | V |
| 过温保护点 | 120 | ℃ |
| 功率MOS耐压 | 100 | V |
| 最大功耗 | 8 | W |
| 静态工作电流 | 180 | uA |
芯片引脚定义
| 引脚/部位 | 符号 | 说明 |
| 1 | VIN | 芯片电源输入（7V–100V） |
| 2 | GND | 芯片地 |
| 3 | CS | 电流检测端，外接电阻设定输出电流 |
| 4 | S | 功率管源极 |
| 5 | DR | LED驱动输出，接LED负极 |
| 6 | HLT/NC | 空脚（悬空135℃，接地120℃） |
| 7 | SGND/NC | 内部信号地，空脚 |
| 8 | SEL/NC | 高压保护选择，接地开启OVP |
| 底盘 | DR | 散热焊盘，接散热基板 |

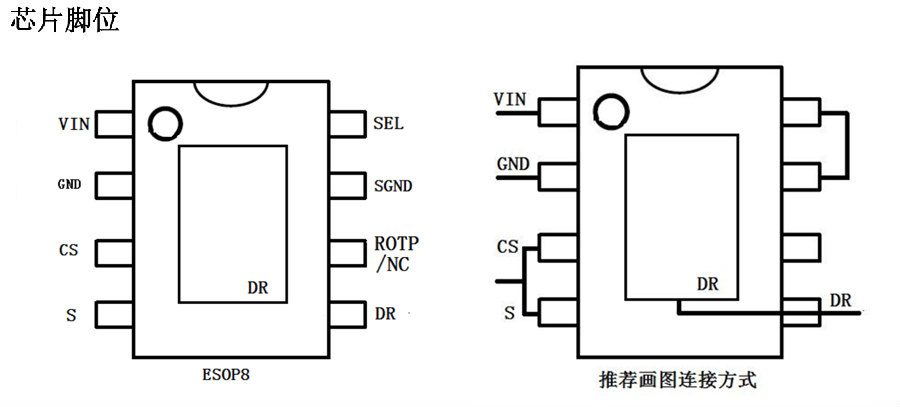

封装尺寸图

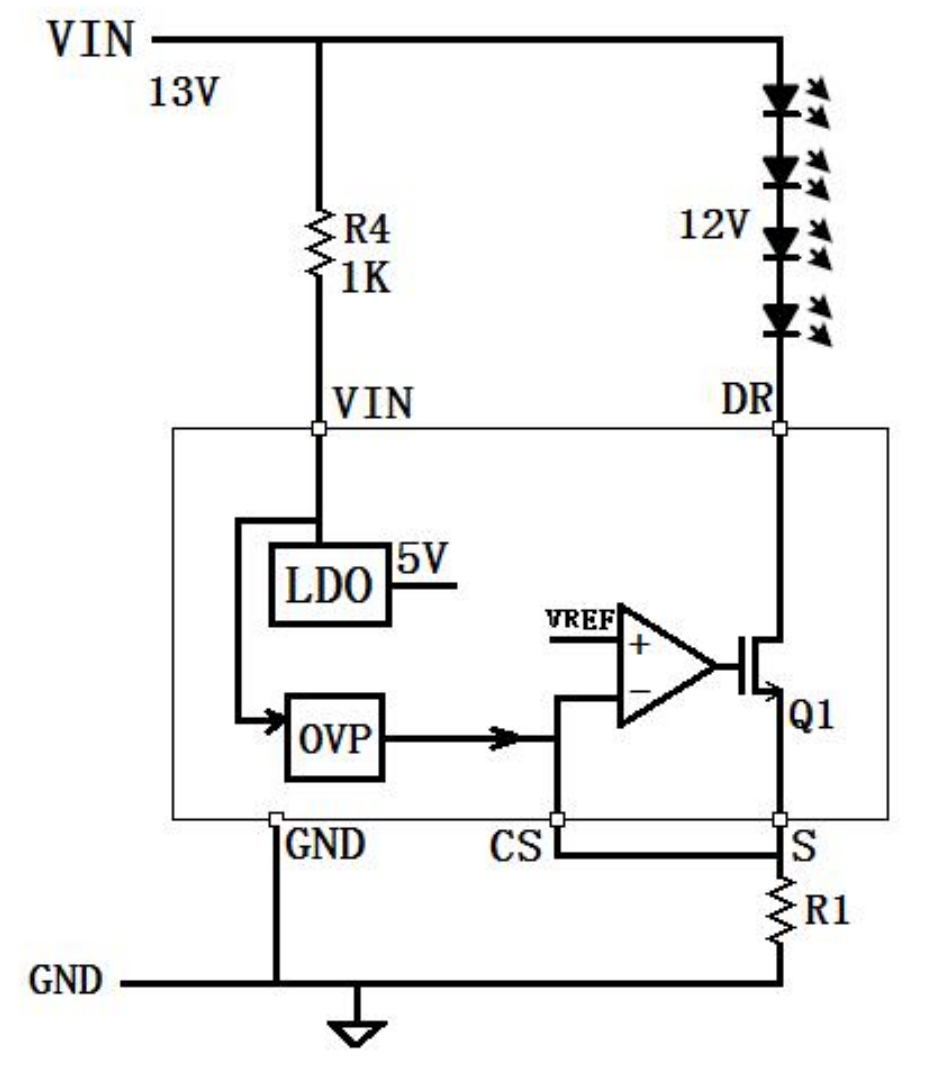

典型应用电路
应用场景
● 汽车大灯、汽车小灯、示宽灯、尾灯、摩托车灯、工程车灯、12V高功率LED灯具、DC大功率LED照明、车载照明系统。
应用说明
● 恒流设定：输出电流Io=0.3V÷Rcs，4A输出时Rcs=75mΩ。
● 高压保护：SEL脚接地，输入≥15V自动降流，保护芯片。
● 散热要求：大功率需采用2W导热铜基板，底盘紧贴散热层。
● 防反接：VIN端串1K电阻，防止电源反接损坏芯片。
兼容替代
● 可直接替代SM2082、HX319A、QX7136、SL7108、OC7201C等线性恒流芯片。
● 优势：100V高压、4A大电流、0.57V低压差、内置OVP、过温保护、外围极简、成本更低。
订货信息
| 型号 | 封装 | 丝印 | 包装 |
| LAN1166ED | ESOP8 | LAN1166ED / HAYYWW | 编带4000/盘 |
广晟微线性车灯驱动对比
| 型号 | 封装 | 耐压 | 过温点 | 适配灯珠 | 最大电流 |
| LAN1032AT | SOT89-5L | 48V | 140℃ | 9V | 0.6A |
| LAN1032E | ESOP8 | 48V | 140℃ | 9V | 0.8A |
| LAN1161ED | ESOP8 | 100V | 120℃ | 12V | 1.2A |
| LAN1163E | ESOP8 | 100V | 135℃ | 12V | 1.2A |
| LAN1165ED | ESOP8 | 100V | 120℃ | 12V | 2.5A |
| LAN1165E | ESOP8 | 100V | 135℃ | 12V | 2.5A |
| LAN1166ED | ESOP8 | 100V | 120℃ | 12V | 4A |
| LAN1166E | ESOP8 | 100V | 135℃ | 12V | 4A |
| LAN1168ED | ESOP8 | 200V | 120℃ | 24V | 1.2A |
| LAN1053A | ESOP8 | 100V | 135℃ | 9V | 1.2A |
| LAN1058A | ESOP8 | 200V | 135℃ | 24V | 1.2A |
常见问题 FAQ – LAN1166ED 车灯驱动芯片
Q1: LAN1166ED 如何设定输出电流？
仅需外接两个电阻，输出电流 Io = 0.3V ÷ Rcs。例如需要4A电流，Rcs = 75mΩ（可采用多颗电阻并联），电路简洁无EMI。
Q2: LAN1166ED 支持无风扇大功率车灯设计吗？
支持。内置120℃过温保护，4A输出时压差仅0.57V，配合2W导热铜基板，可在12V系统中稳定工作，无需风扇也能满足高功率散热要求。
Q3: LAN1166ED 的最大耐压和电流是多少？
耐压100V，最大持续输出电流4A（13.5V输入，12V灯珠输出），专为汽车12V系统高亮度车灯、4灯珠串联方案设计。
Q4: 如何开启LAN1166ED的15V过压保护？
将芯片第8脚（SEL）接地即可开启，输入电压超过15V时自动降流，保护芯片和LED灯珠免受电源浪涌冲击。
Q5: 如何获取LAN1166ED样品和技术支持？
广晟微半导体是青蓝半导体授权一级代理商，提供免费样品、参考设计及FAE技术支持。请联系销售热线 18018703531（联系人：何隆）或添加微信 gsmicro_semi（备注 LAN1166ED）。
