6‑60V 4A内置MOS降压恒流LED驱动芯片 PT4123C｜华润微PowTech｜GSMicro授权代理商

关键词：PT4123C | 6‑60V 4A LED恒流驱动 | 大功率PWM模拟调光LED驱动IC | PowTech华润矽威

产品概述：PT4123C是华润微PowTech连续电感电流导通模式降压恒流LED驱动芯片，内置功率MOS，输入6‑60V，最大输出4A，支持模拟/PWM调光，DIM引脚待机控制；ESOP‑8封装带散热焊盘，适用于大功率LED照明、工业LED、户外LED模组、车载照明、安防补光灯。GSMicro为授权代理商，现货库存，可提供样品、规格书与硬件应用参考方案。

⚡ 产品核心优势

连续电感电流导通模式降压架构，驱动稳定，外围元器件少，简化PCB布板，降低BOM物料成本。

6V‑60V超宽输入电压，兼容工业、车载多类供电，可承受电压浪涌。

内置功率MOS管，最大输出4A，支持数十瓦级中大功率LED驱动，无需外接功率器件。

DIM引脚复用，支持硬件开关使能、模拟调光、宽范围PWM高调光比调光。

高端电流采样架构，可通过外部采样电阻灵活配置输出电流。

DIM引脚低电平可进入微安级待机，降低系统静态功耗。

内置LED开路、热关断等多重保护，提升整机系统故障容错能力。

ESOP‑8封装带外露散热PAD，散热性能优异，适合4A大电流持续大功率工况。

同类芯片兼容替换与优势对比

PT4123C属于内置MOS大电流降压恒流LED驱动，对比PT4121外置MOS方案，PT4123C片内集成功率管，省去外部MOSFET，减少BOM器件数量，降低PCB布板工作量；对比PT4205S等中小电流内置MOS驱动，PT4123C拥有更高4A输出电流以及60V耐压，面向数十瓦大功率LED应用。

市面很多大功率LED驱动需要搭配外部MOS，外围器件多；PT4123C片内集成功率开关，同时保留高端采样、双模式调光、待机功能，ESOP‑8散热封装专门针对大电流发热优化，适合照明、工业设备等追求方案简洁、高功率密度的项目。

GSMicro可提供替换方案评估、样品测试、硬件方案技术支持，协助客户完成方案验证。

典型应用场景

室内外大功率LED照明：筒灯、射灯、路灯、庭院灯、景观灯。

工业LED：工业照明、设备指示灯、警示灯、背光模组。

户外LED：LED显示屏模组、广告灯箱、户外灯串。

LED模组、高压LED灯带驱动。

车载LED灯具、安防补光灯、医疗器械特种LED照明。

关键电气参数

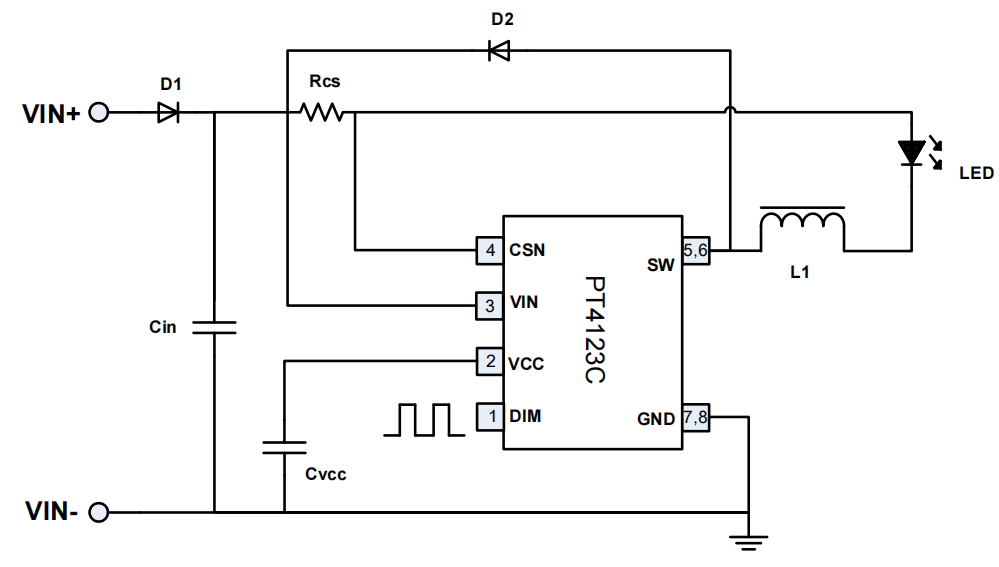

典型应用电路

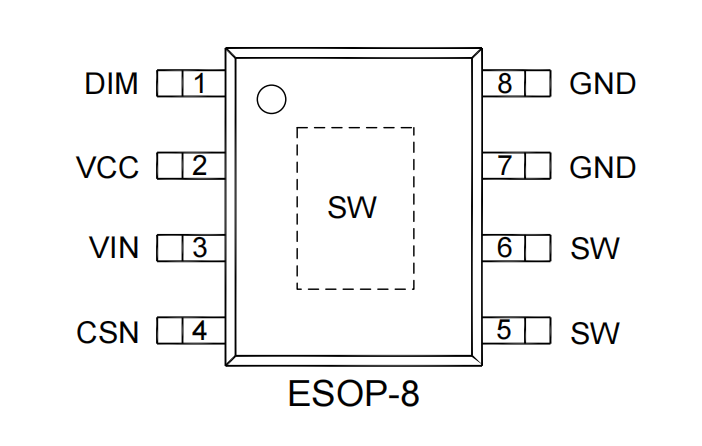

引脚定义、封装尺寸图

封装尺寸查阅pt4123C官方datasheet规格书；ESOP‑8封装带外露散热PAD，大功率4A应用PCB务必将散热PAD大面积接地敷铜，降低热阻，保证芯片长期稳定运行。

工作原理描述

PT4123C与功率电感L、采样电阻RS构成自振荡连续电感电流模式降压恒流LED控制器。VIN上电，电感L与采样电阻RS初始电流为零，LED输出电流为零；内部比较器输出高，片内功率MOS导通。电流从VIN经过电感L、采样电阻RS、LED负载、内部功率MOS流向地。电感电流斜率由输入电压VIN、电感值与LED正向压降决定，RS两端产生采样压差；当采样压差到达阈值，内部MOS关断，电感依靠肖特基二极管续流；当电感电流降低到下限阈值，内部MOS重新导通，循环振荡，稳定LED平均输出电流。

采用高端电流采样，配合1%精度采样电阻，可实现LED输出电流高精度控制。

DIM引脚接收PWM信号完成数字调光；DIM电压低于0.3V，芯片关断内部MOS，LED输出完全关闭；DIM引脚高于2.5V输出满量程电流；0.5V‑2.5V直流电压输入实现模拟调光。DIM引脚正常工作状态可以浮空。DIM引脚拉低至0.3V以下，芯片进入低功耗待机模式。

PT4123C内置TSD热关断保护，芯片结温超限触发保护关断输出，温度回落之后自动恢复工作；DIM引脚可以外接NTC热敏电阻贴靠LED灯板，实现LED外部温度补偿降电流。ESOP‑8散热PAD必须PCB大面积接地敷铜降低热阻。芯片内置LED开路保护，负载开路进入安全状态，提高系统容错能力。

应用说明

通过外部电流采样电阻RS设定LED平均电流

LED平均电流由VIN‑CSN之间采样电阻RS设定。该公式生效条件为DIM引脚浮空或者DIM电压＞2.5V且＜5V。RS设定芯片最大输出电流，DIM引脚可以向下调节实际输出LED电流。设计时RS功率需要预留足够功率余量，满足4A大电流工况。

模拟调光、PWM高调光比调光

DIM引脚支持0.5V‑2.5V直流模拟调光，也支持100Hz‑20kHz PWM数字调光；PWM调光不会改变LED发光色度，适合照明产品亮度调节。DIM引脚电压低于0.3V，芯片进入关断待机模式。

外围器件选型要点

VIN输入端选用低ESR输入旁路电容，尽量靠近VIN引脚；续流肖特基二极管耐压与电流预留30%以上余量；电感饱和电流必须大于实际峰值电感电流，4A大功率场景加大裕量；ESOP‑8封装散热PAD做大面积接地敷铜，改善散热条件。

PCB布局建议

采样电阻RS紧贴VIN、CSN引脚摆放，减少采样误差；功率大电流回路走线尽量粗并且尽量短；开关节点SW走线缩短，降低EMI辐射；ESOP‑8散热PAD大面积接地敷铜；输入旁路电容就近VIN引脚放置。

Q1：PT4123C如何设置LED最大输出电流？
A：LED平均输出电流由VIN‑CSN之间采样电阻RS设定，输出电流由RS阻值决定。建议选用1%精度功率采样电阻，大功率工况注意电阻功率等级选型。

Q2：DIM引脚支持哪些调光模式，频率范围是多少？
A：DIM引脚支持PWM数字调光以及0.5V‑2.5V模拟电压调光；DIM引脚电压低于0.3V芯片关断输出进入待机。PWM调光推荐频率100Hz‑20kHz，PWM调光不会改变LED发光色度。

Q3：PT4123C内置MOS对比外置MOS驱动芯片有哪些优势？
A：PT4123C片内集成功率MOS，省去外部MOSFET器件，减少BOM元器件数量，简化PCB布局；适合追求方案精简的大功率LED项目；受芯片封装限制，设计时必须重视ESOP‑8散热PAD敷铜散热。

Q4：PT4123C只有ESOP‑8封装，布局散热要注意什么？
A：PT4123C仅ESOP‑8封装，4A大电流工作条件下发热较大；PCB必须将封装底部散热PAD做大面积接地敷铜，多打散热过孔到内层地，充分降低热阻，保证芯片长期稳定运行。

Q5：LED负载开路的时候PT4123C会不会损坏？
A：芯片内置LED开路保护；负载开路芯片进入低功耗安全状态，器件不会损坏；故障移除负载恢复连接，芯片自动恢复正常工作。

Q6：PT4123C可以用于车载12V/24V系统吗？
A：输入电压范围6‑60V，可以承受车载电压浪涌，适配12V、24V车载供电；硬件设计时做好外围器件耐压选型，并且充分评估PCB散热条件。
