6‑36V 1A内置MOS降压恒流LED驱动芯片 PT4115ME89E｜华润微PowTech授权代理商｜GSMicro
关键词：PT4115ME89E | 6‑36V 1A LED恒流驱动 | 高调光比PWM模拟调光LED驱动IC | PowTech华润矽威
产品概述：PT4115ME89E是华润微PowTech连续电感电流导通模式降压恒流LED驱动芯片，内置功率MOS，输入6‑36V，最大输出1A，支持模拟/PWM高调光比调光，DIM引脚待机控制；SOT89‑5封装带散热焊盘，适用于卤素替换射灯、车载LED、LED应急灯、信号指示灯。GSMicro为授权代理商，现货库存，可提供样品、规格书与硬件应用参考方案。
PT4115ME89E是华润微PowTech推出的6‑36V降压恒流LED驱动芯片，内置功率开关MOS，专为单颗或多颗串联LED设计。芯片采用高端电流采样架构，输出电流可由外部采样电阻配置，最大输出1A，可驱动数十瓦LED负载；复用DIM引脚实现LED开关控制、模拟调光与宽范围高调光比PWM调光；DIM引脚电压低于0.3V芯片关断，进入极低功耗待机模式。芯片采用SOT89‑5封装，外露散热PAD实现良好散热能力，广泛用于卤素替换射灯、车载LED灯具、LED应急备用灯、LED信号指示灯等应用。
PT4115ME89E通过VIN与CSN之间采样电阻RS设定LED平均输出电流；DIM引脚支持0.5V‑2.5V模拟调光以及100Hz‑20kHz PWM高调光比调光；DIM电压低于0.3V时芯片关断输出，进入低功耗待机状态。芯片内置LED开路保护、TSD热关断保护，应对负载开路、过温等异常工况，提升整机可靠性。
PT4115ME89E订购型号：PT4115ME89E，SOT89‑5封装，卷带编带包装4000pcs/盘；工作温度‑40℃~150℃。
⚡ 产品核心优势
连续电感电流导通模式降压架构，外围元器件极少，简化PCB布板，降低BOM物料成本。
6V‑36V宽输入电压，适配AC整流12‑24V、直流供电系统。
内置功率MOS管，最大输出1A，支持数十瓦LED负载驱动，无需外接功率器件。
DIM引脚复用，支持硬件开关使能、模拟调光、5000:1高调光比PWM调光。
高端电流采样架构，±3%输出电流精度，LED亮度一致性好。
DIM引脚低电平可进入微安级待机，典型关断电流95μA，降低系统静态功耗。
内置LED开路保护、TSD热关断保护，故障进入安全状态，提升整机系统故障容错能力。
SOT89‑5封装带外露散热PAD，散热性能优异，适合持续大电流工况。
最高97%转换效率，系统功耗低。
同类芯片兼容替换与优势对比
PT4115ME89E属于内置MOS降压恒流LED驱动，SOT89‑5小封装，最大输出1A，主打射灯卤素替换、车载小功率LED照明；对比PT4121外置MOS方案，PT4115ME89E省去外部MOSFET，BOM更精简；对比PT4123C大功率型号，PT4115ME89E输入耐压36V，适合中小功率低成本照明项目。
市面普通LED驱动缺少高调光比调光能力，PT4115ME89E可实现5000:1低频PWM调光比，适合需要深度调光的灯光产品；内置LED开路保护与热关断，小封装自带散热焊盘，简化灯具方案开发。
GSMicro可提供替换方案评估、样品测试、硬件方案技术支持，协助客户完成方案验证。
典型应用场景
卤素灯替换LED射灯。
车载LED照明、车载小灯。
LED应急备用灯。
LED信号指示灯。
低压LED照明灯具。
订货信息
| 封装 | 温度范围 | 订购型号 | 包装 | 丝印 |
| SOT89‑5 | ‑40℃ ~ 150℃ | PT4115ME89E | 卷带(Tape and Reel) 4000pcs/盘 | PT4115M xxxxxX |
关键电气参数（VIN=12V，TA=25℃）
| 参数类别 | 参数名称 | 参数值 | 单位 |
|---|---|---|---|
| 输入输出 | 推荐输入电压 | 6~36 | V |
| 输入输出 | 最大输出电流 | 1 | A |
| 性能指标 | 驱动架构 | 连续电感导通降压、内置功率MOS | ‑ |
| 性能指标 | 输出电流精度 | ±3 | % |
| 性能指标 | 转换效率(Max) | 97 | % |
| 调光参数 | 模拟调光电压范围 | 0.5~2.5 | V |
| 调光参数 | PWM调光频率范围 | 0.1~20 | kHz |
| 调光参数 | 低频PWM调光比 | 5000:1 | ‑ |
| 保护参数 | 保护类型 | LED开路保护、热关断保护 | ‑ |
| 工作参数 | 工作结温范围 | ‑40~150 | ℃ |
| 待机参数 | DIM关断待机典型电流 | 95 | μA |

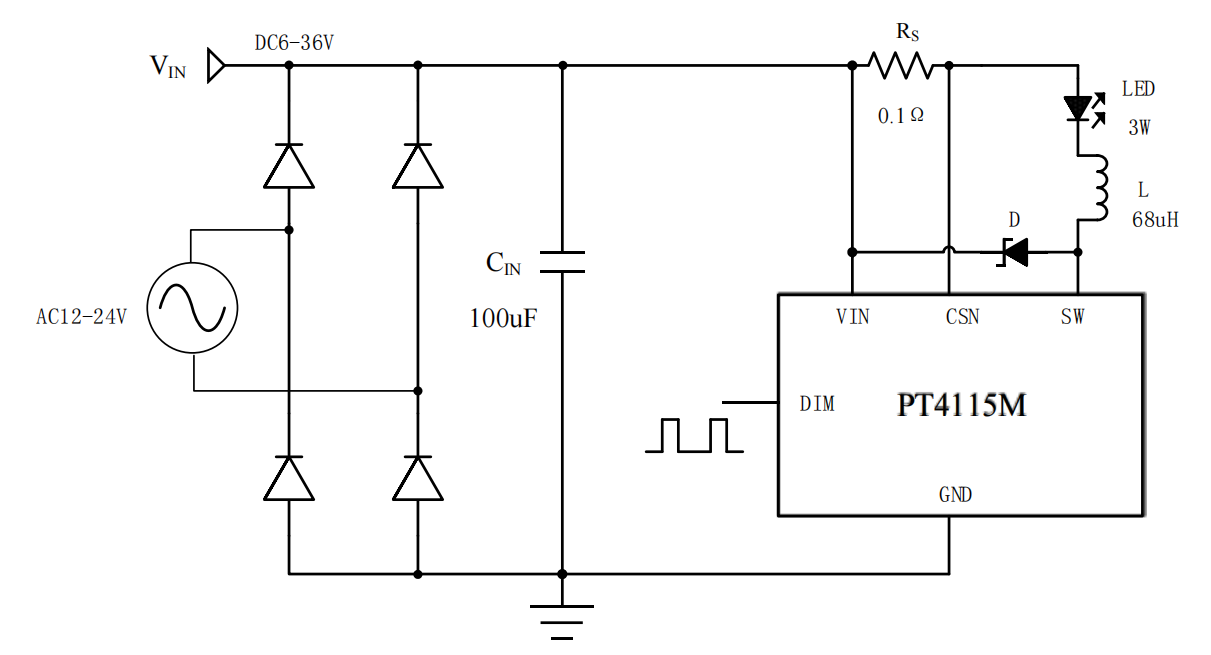

典型应用电路

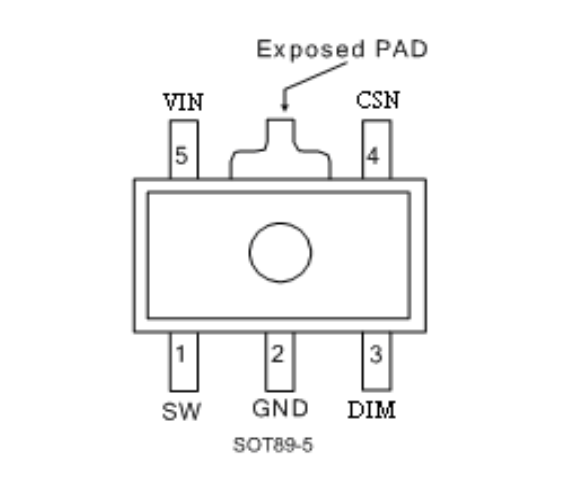

引脚定义、封装尺寸图
封装尺寸查阅pt4115M官方datasheet规格书；SOT89‑5封装带外露散热PAD，散热PAD必须与GND连通，禁止浮空；PCB务必将散热PAD大面积接地敷铜，降低热阻，保证芯片长期稳定运行。
引脚定义：1‑SW，2‑GND，3‑DIM，4‑CSN，5‑VIN；Exposed PAD散热端接GND。
工作原理描述
PT4115ME89E与功率电感L、采样电阻RS构成自振荡连续电感电流模式降压恒流LED控制器。VIN上电，电感L与采样电阻RS初始电流为零，LED输出电流为零；CS比较器输出高，片内功率MOS导通。电流从VIN经过电感L、采样电阻RS、LED负载、内部功率MOS流向地。电感电流斜率由输入电压VIN、电感值与LED正向压降决定，RS两端产生采样压差；当(VIN‑VCSN)＞115mV，CS比较器输出翻转为低，内部MOS关断，电感续流电流经过L、RS、LED以及肖特基二极管D；当(VIN‑VCSN)＜85mV，MOS管重新导通，循环稳定LED平均输出电流，输出电流计算公式IOUT=0.1/Rs。
高端电流采样架构减少外围器件，选用1%精度采样电阻，LED输出电流精度可达±3%。
DIM引脚接收PWM信号实现调光；DIM电压低于0.2V关闭LED输出；DIM高于2.5V输出满电流。PWM调光支持100Hz~20kHz，可实现最高5000:1高调光比。0.5V‑2.5V直流电压输入实现模拟调光。DIM引脚正常工作可以浮空。DIM低于0.2V时关闭功率开关，芯片进入待机模式，典型静态电流95μA。
PT4115ME89E内置TSD热补偿保护，芯片结温达到135℃开始降低输出电流，抑制温升；DIM引脚可以外接NTC热敏电阻布置LED附近，可根据LED温度动态调低输出电流，保护LED灯珠。SOT89‑5封装散热PAD必须接GND、PCB大面积接地敷铜降低热阻。芯片内置LED开路保护，负载开路芯片进入安全低功耗状态，提高系统故障容错能力。
应用说明
通过外部采样电阻RS设定LED平均电流
LED平均电流由VIN‑CSN之间采样电阻RS设定：IOUT＝0.1/Rs。条件：DIM引脚浮空或者DIM电压＞2.5V且＜5V。RS决定最大输出电流，DIM引脚可以将实际输出电流向下调节。设计时RS功率预留足够余量。
模拟调光、PWM高调光比调光
DIM引脚支持0.5V‑2.5V模拟调光，也支持100Hz‑20kHz PWM数字调光；低频条件下可实现5000:1超高调光比，PWM调光不会改变LED色度。DIM引脚电压低于0.2V芯片进入关断待机。DIM引脚外接电容可以实现软启动。
外围器件选型要点
VIN输入端放置低ESR旁路电容；直流输入最小4.7μF，AC整流输入建议100μF钽电容；续流肖特基二极管电流、耐压预留30%余量；电感取值27uH‑100uH，电感饱和电流预留30%‑50%裕量；SOT89‑5散热PAD务必连接GND，PCB加大接地敷铜改善散热。
PCB布局建议
采样电阻RS靠近VIN、CSN引脚摆放，降低采样误差；功率回路走线尽量短粗；SW开关节点走线缩短，降低EMI；SOT89‑5散热PAD大面积接地敷铜；输入旁路电容就近VIN引脚放置。
常见问题 FAQ
Q1：PT4115ME89E如何设置LED最大输出电流？
A：LED平均输出电流由VIN‑CSN之间采样电阻RS设置，计算公式Iout=0.1/Rs。建议选用1%精度功率采样电阻，实际应用需要做好电阻功率选型。
Q2：DIM引脚支持哪些调光模式，最大调光比多少？
A：DIM引脚支持PWM数字调光以及0.5V‑2.5V模拟电压调光；DIM低于0.2V芯片进入待机；PWM频率100Hz‑20kHz，低频PWM条件下可以实现5000:1高调光比，PWM调光不会改变LED发光色度。
Q3：PT4115ME89E SOT89‑5封装散热需要注意什么？
A：SOT89‑5的Exposed PAD散热焊盘必须接GND，禁止浮空；PCB上散热PAD做大面积接地敷铜，降低热阻，避免过温触发保护。
Q4：PT4115ME89E遇到LED负载开路会不会损坏芯片？
A：芯片内置LED开路保护；负载开路芯片进入低功耗安全状态，器件不会损坏；负载恢复连接后自动恢复正常工作。
Q5：PT4115ME89E可以使用AC12‑24V整流后供电吗？
A：可以；经过整流滤波之后直流电压落在6‑36V区间就可以工作；AC整流场景输入端建议选用100μF钽电容做输入滤波。
Q6：PT4115ME89E热保护工作逻辑是什么？
A：芯片内置TSD温度补偿保护；结温到达135℃不会直接关断，而是逐步降低输出电流抑制温度上升；温度回落之后输出电流自动恢复。DIM引脚外接NTC热敏电阻可以实现LED外部温度补偿。
