LAN1163E 100V线性恒流芯片_LED车灯驱动_宽压恒流IC_广晟微原厂直供
关键字：LAN1163E,100V线性恒流芯片,LED车灯驱动芯片,汽车灯恒流IC,宽压恒流IC,ESOP8封装,广晟微半导体,原厂现货
产品核心参数摘要： LAN1163E 是青蓝半导体（QLAN）专为 12V 灯珠设计的 100V 高压线性恒流芯片，输入电压范围 7V~100V，内置 3A/100V 功率 MOS，最大持续输出电流 1.2A，极低压差仅 0.5V@1.2A。芯片集成可编程过温保护（默认 135℃，可通过 ROTP 外接电阻或 NTC 调节），支持高压降流保护（SEL 脚开启，≥15V 自动减流），外围仅需两颗电阻，支持无电容应用和多芯片并联扩流。采用 ESOP8 高散热封装，广泛应用于汽车车灯、电动车灯、低压灯带、矿灯、投光灯等 DC 类 LED 照明，是高可靠、低成本大功率线性恒流驱动优选方案，可完美替代 HX319A、QX7136、SM2082 等驱动 IC。是高可靠低成本大功率汽车大灯线性恒流驱动首选方案。
一、产品核心优势 (Key Features)
✔ 高压大电流线性恒流：输入电压范围 7V~100V，内置3A/100V功率MOS，最大持续输出电流 1.2A。
✔ 极低压差启动：1.2A输出时，芯片压差仅为 0.5V，极大减少自身发热与功耗。
✔ 精准可调温控：内置默认135℃过温调节点，可通过ROTP引脚外接电阻或NTC热敏电阻（靠近灯珠）精准控制LED灯珠温度，高温无闪烁。
✔ 高压降电流保护：SEL引脚接地开启功能，当VIN≥15V时随电压升高减小输出电流，防止汽车/电动车电源波动烧坏芯片。
✔ 外围极其简洁：仅需外接2个电阻（Rcs电流设定 + ROTP/NTC温控）即可构成完整恒流电路，支持无电容应用及多芯片并联扩流。
✔ 优异散热封装：ESOP8封装，底部大面积DR散热焊盘，热阻(Rthjd)低至 10℃/W，需紧贴铝基板并加强散热。
二、关键电气参数 (Electrical Characteristics)
| 参数名称 | 符号 | 测试条件 | 典型值 | 单位 |
|---|
| 工作电压范围 | OP_VDD | - | 7 - 100 | V |
| 电流检基准电压 | VREF_CS | Io=500mA | 300 | mV |
| 输出电流精准度 | △Io | Io=500mA | 4 | % |
| 功率MOS导通阻抗 | Rds_ON | Io=1A | 200 | mΩ |
| 最大输出电流 | Iout | - | 1.2 | A |
| 过温调节点 | Treg | ROTP=∞ | 135 | ℃ |
| ROTP=82KΩ | 120 | ℃ |
| ROTP=75KΩ | 110 | ℃ |
| 芯片工作电流 | I_VDD | VIN=12V | 180 | uA |

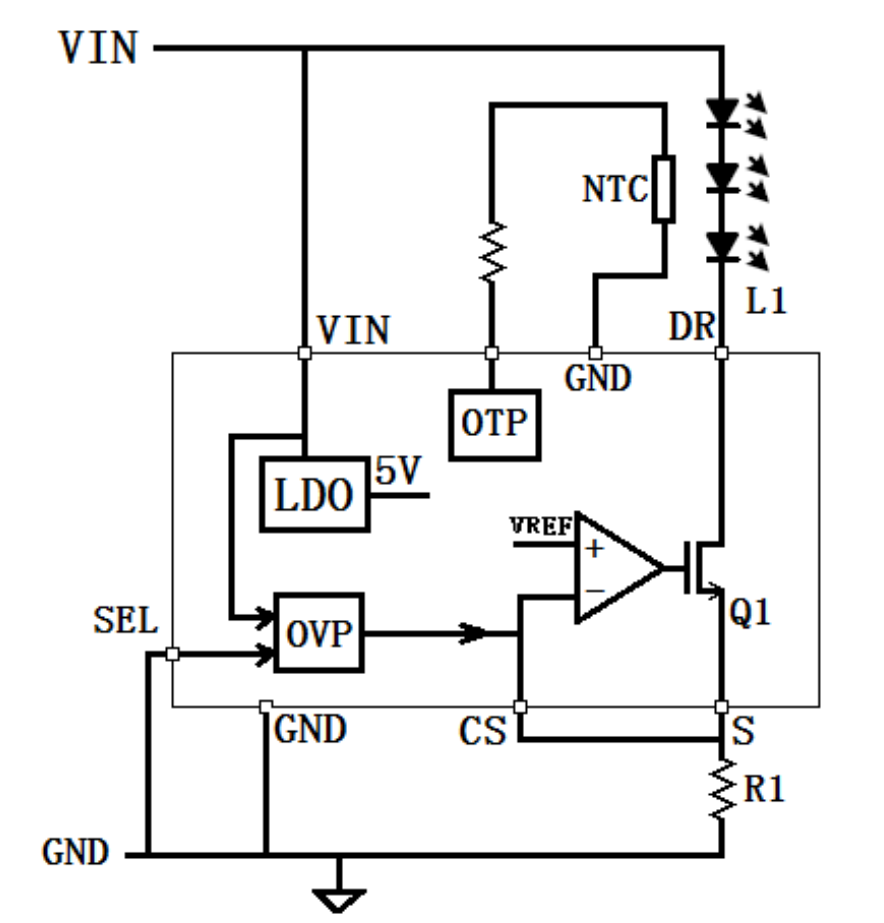

三、芯片内部框架图 / 典型应用电路

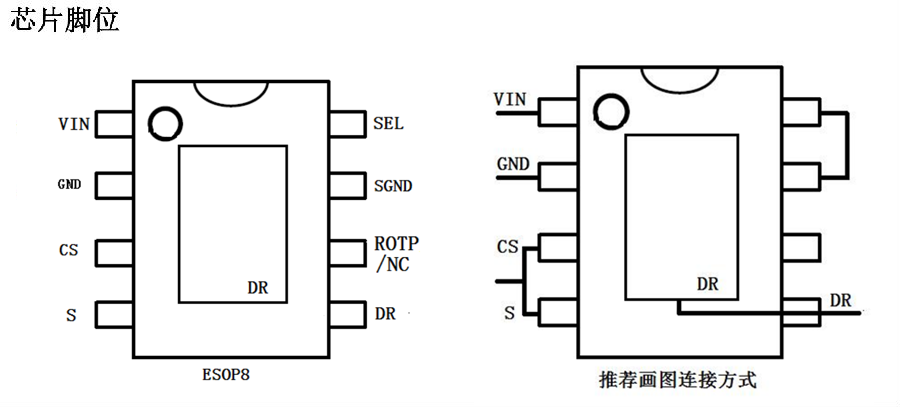

四、引脚说明
| 引脚/部位 | 符号 | 说明 |
|---|
| 1 | VIN | LAN1163E芯片电源输入 (7V-100V) |
| 2 | GND | LAN1163E芯片地，连接输入电源地线 |
| 3 | CS | LAN1163E电流检测端，外接Rcs到GND设定输出电流 |
| 4 | S | LAN1163E功率管源极 |
| 5 | DR | LAN1163E LED恒流驱动输出，接LED负极 |
| 6 | ROTP | LAN1163E温度调节引脚，外接电阻或NTC热敏电阻（悬空默认135℃） |
| 7 | SGND | LAN1163E内部信号地（内部已连GND，无需外部连接） |
| 8 | SEL | LAN1163E高压保护选择，接SGND开启高压降流保护，悬空关闭 |
| 底盘 | DR | LAN1163E LED驱动输出，与5脚相连，需紧贴铝基板散热 |
五、封装尺寸图
六、封装尺寸 (ESOP8 Package Dimensions)
| Symbol | 毫米 (mm) | 英寸 (inch) |
|---|
| Min | Max | Min | Max |
|---|
| A | 1.350 | 1.750 | 0.053 | 0.069 |
| A1 | 0.050 | 0.250 | 0.002 | 0.010 |
| A2 | 1.250 | 1.650 | 0.049 | 0.065 |
| b | 0.310 | 0.510 | 0.012 | 0.020 |
| D | 4.700 | 5.150 | 0.185 | 0.203 |
| E | 3.800 | 4.000 | 0.150 | 0.157 |
| E1 | 5.800 | 6.200 | 0.228 | 0.244 |
| e | 1.270 (BSC) | 0.050 (BSC) |
| L | 0.400 | 1.270 | 0.016 | 0.050 |
七、最大应用功率参数
| 输入电压 | 输出电压 | 最大输出电流 |
|---|
| 12–14V | 12V | 1.2A
|
| 24V | 12V
| 0.8A |
| 36V | 12V | 0.5A
|
| 48V–100V | 12V | 0.3A |
| 12–24V | 18V | 低压差受限不推荐 |
八、应用方法与典型电路说明 (Application Notes)
1. 恒流设定：输出电流 Io = 0.3V ÷ Rcs。例如需1A输出，选用 Rcs = 0.3Ω (300mΩ)，功率需≥ 0.3W。
2. 过温保护设定：ROTP悬空，芯片结温135℃起降电流；外接82KΩ电阻降至120℃，75KΩ降至110℃。将NTC热敏电阻置于灯珠附近可实现灯珠精准温控。
3. 高压降电流保护：SEL脚接SGND开启。当输入VIN≥15V，输出电流随电压升高而降低，适合12V/24V汽车与电动车电源环境，防止过压发热损坏。
4. 防反接保护：在VIN端口串联A7二极管或1K电阻，防止电源正负极反接烧坏芯片；主回路可串大电流肖特基二极管。
5. 多芯片并联：VIN接在一起，DR接在一起，但CS引脚必须分开各接自己的Rcs电阻，可扩展输出电流（如2颗并联达2.4A）。
6. PCB散热设计：ESOP8底部散热焊盘(DR)必须紧贴铝基板或铜基板；IC区域建议使用2W导热绝缘层；大电流走线(S和输入输出)尽量加宽。
九、应用场景 (Applications)
汽车车灯、电动车摩托车车灯、自行车灯、强光手电筒、LED台灯、LED矿灯、充电投光灯、低压LED灯条、DC类LED照明驱动、智能PWM调光电源。
十、兼容替换与市场同类产品对比 (Comparison & Replacement)
LAN1163E 在 100V/1.2A 线性恒流驱动类中，可兼容评估或替换如 HX319A、QX7136(低压)、SM2082系列(高压交流类除外) 等芯片。相较同类竞品，LAN1163E 的核心优势如下：
➤ 更具弹性的温控：不仅内置135℃默认OTP，还专门引出ROTP引脚，支持电阻预设过温点或外接NTC直接监控灯珠温度，避免灯珠光衰及死灯，竞品往往仅固定OTP或无外部调节。
➤ 汽车级高压保护：独有SEL脚控制的「高压降电流保护」，VIN≥15V线性减流，特别适配12V/24V车载电源波动场景，提升系统可靠度。
➤ 更低压差 & 低功耗：1.2A时仅0.5V压差，Rds_on低至200mΩ，自身发热更小，相同铝基板可承载更大电流或更高环境温度。
➤ 易并联 & 无电容：明确支持多芯片并联(CS分开)及无电容应用，适合多路铝基板矿灯、投光灯及成本敏感型设计。
十一、广晟微线性汽车大灯驱动芯片参数对比
| 型号 | 封装形式 | 耐压 | 过温保护点 | 匹配灯珠 | 最大应用电流 |
|---|
| LAN1032AT | SOT89-5L | 48V | 140℃ | 9V | 0.6A@Vin=13V Vout=9V |
| LAN1032E | ESOP8 | 48V | 140℃ | 9V | 0.8A@Vin=13V Vout=9V |
| LAN1161ED | ESOP8 | 100V | 120℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1163E | ESOP8 | 100V | 135℃ | 12V | 1.2A@Vin=13.5V Vout=12V |
| LAN1165ED | ESOP8 | 100V | 120℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1165E | ESOP8 | 100V | 135℃ | 12V | 2A@Vin=13.5V Vout=12V |
| LAN1166ED | ESOP8 | 100V | 120℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1166E | ESOP8 | 100V | 135℃ | 12V | 4A@Vin=13.5V Vout=12V |
| LAN1168ED | ESOP8 | 200V | 120℃ | 24V | 1.2A@Vin=27V Vout=24V |
| LAN1053A | ESOP8 | 100V | 135℃ | 9V | 1.2A@Vin=13.5V Vout=9V |
| LAN1058A | ESOP8 | 200V | 135℃ | 24V | 1.2A@Vin=27V Vout=24V |
十二、与主流竞品（SL7108/OC7201C）对比
| 对比项目 | LAN1163E（广晟微） | SL7108（竞品） | OC7201C（竞品） |
|---|
| 输入电压范围 | 7V–100V超高宽压 | 2.5V–40V | 4.5V–40V |
| 耐压能力 | 100V | 40V | 40V |
| 过温保护 | 135℃可编程温控，适用更广 | 125℃固定 | 125℃固定 |
| 可编程温控引脚 | ✅ 自带ROTP可外接电阻/NTC | ❌ 无 | ❌ 无 |
| 高压降流保护 | ✅ 15V起自动降流，全程不灭灯 | ❌ 无，超压易烧 | ❌ 无，超压易烧 |
| 工作压差 | 0.5V@1.2A，发热更低 | 1.2V@1A | 0.8V@2.4A |
| 封装 | ESOP8高散热封装，适合大功率 | ESOP8常规版 | DFN高成本封装 |
| 车载/电动车适用性 | 12V/24V/48V/72V通用 | 仅适合低压稳定场景 | 大电流场景，成本偏高 |
LAN1163E核心优势：相比SL7108、OC7201C，具备100V超高耐压、7V–100V超宽压输入、135℃可编程过温保护、独有高压降流不灭灯、极低压差低发热，适配汽车/电动车复杂波动电压，支持多芯片并联扩流，外围简洁、大功率场景性价比更高。
十三、可替换同类产品与优势
LAN1163E可直接替换HX319A、QX7136、SM2082系列、常规高压线性恒流IC、大功率LED车灯驱动芯片。
LAN1163E支持7V–100V超宽高压、最大1.2A持续输出，耐压更高、电流余量更大
LAN1163E内置可编程过温+高压降流双重保护，车载电动车复杂电源环境更安全、不易死灯
LAN1163E仅需两颗外围电阻，支持无电容设计，BOM成本低、方案极简易量产
LAN1163E极低压差0.5V@1.2A，导通损耗小、发热更低，同等散热条件下功率做得更大
LAN1163E支持多芯片独立并联扩流，ESOP8高散热封装，适配车灯、矿灯、投光灯大功率场景
十四、相关型号推荐
广晟微全系列车灯恒流芯片：LAN1032AT、LAN1032E、LAN1163E、LAN1161ED、LAN1165ED、LAN1165E、LAN1166ED、LAN1166E、LAN1168ED、LAN1053A、LAN1058A，覆盖48V/100V/200V全耐压梯度，满足汽车大灯、尾灯、电动车灯、货车灯全功率全场景应用。
常见问题解答 (FAQ)
1. LAN1163E 的输出电流如何计算和设置？是否支持更大电流？
输出电流 Iout = 0.3V / RCS，RCS 为 CS 引脚对地的电阻。例如需要 1A 电流，则 RCS = 0.3Ω；需要 600mA 则 RCS = 0.5Ω。推荐使用 1206 或更大封装电阻以承受功率损耗。如需更大电流，可采用多颗 LAN1163E 并联扩流，VIN 和 DR 分别共接，CS 引脚各自接独立的 Rcs 电阻即可，理论上 N 颗并联可扩展至 N×1.2A。
2. LAN1163E 的可编程过温保护（ROTP）如何使用？为什么优于固定 OTP？
ROTP 引脚悬空时，芯片结温达到 135℃ 开始线性降低电流。外接电阻可降低温控点：82kΩ → 120℃，75kΩ → 110℃。更高级的应用是将 NTC 热敏电阻（如 100kΩ B=3950）串联固定电阻后接到 ROTP，并将 NTC 紧贴 LED 灯珠，实现「灯珠温度直接控制」，避免光衰和死灯。相比竞品固定 125℃ 保护，ROTP 方案可根据实际散热条件和灯珠耐温灵活配置，显著提升可靠性。
3. SEL 脚的高压降流保护有什么用？在什么场景下必须开启？
SEL 接 SGND 后，当输入电压 VIN ≥ 15V 时，芯片会自动降低输出电流，电压越高电流降得越多，防止 12V 系统在发电机异常或 24V 误接时烧坏 LED 或芯片。在汽车、电动车、摩托车等存在电压波动的场景，强烈建议开启此功能（SEL 接 SGND）。若工作电压长期稳定 ≤15V（例如稳压电源供电），可悬空 SEL 以获取全电流输出。
4. LAN1163E 为什么能做到 0.5V 极低压差？对散热有何帮助？
芯片内部集成低导通电阻功率 MOS（Rds_on 典型 200mΩ），在 1.2A 时导通压降仅 0.24V，加上检测电阻上的 0.3V 和布线损耗，总压差约 0.5V。低压差意味着芯片自身功耗低（P = 压差 × 电流），例如 12V 输入、12V 灯珠 1.2A 时，芯片功耗约 0.6W，远低于普通线性 IC 的 2W 以上，铝基板散热压力小，可支持更高环境温度或更紧凑的灯具设计。
5. LAN1163E 是否支持 PWM 调光？无电容设计可靠吗？
支持。可通过 VIN 引脚通断实现低频调光，或在 LED 回路中串联 NMOS 进行高频 PWM 调光（建议 ≤1kHz）。无电容设计指输入/输出无需电解电容即可稳定工作，适用于成本敏感或体积受限的灯板；但为了改善 EMI 和抗浪涌能力，仍建议在 VIN 与 GND 间并联 10μF~100μF 电容。
6. LAN1163E 可以直接替换 HX319A 或 QX7136 吗？需要注意什么？
可以，三者均为 ESOP8 封装、100V 级线性恒流 IC，但 LAN1163E 增加了 ROTP 温控引脚和 SEL 高压保护引脚，PCB 上需预留相应电阻位。若原板没有 ROTP/SEL 网络，将 ROTP 悬空、SEL 接 GND 即可兼容基本功能。替换后建议重新确认电流设定电阻 Rcs，因为基准电压均为 300mV，计算公式相同。
7. LAN1163E 的 PCB 散热设计有哪些关键要点？
① ESOP8 底部大面积 DR 散热焊盘必须可靠焊接并紧贴铝基板或铜基板，推荐使用导热系数 ≥2W/m·K 的导热膏或导热垫片；
② 尽量加大芯片周围铜箔面积，尤其 DR 引脚和 VIN 走线；
③ 大电流应用时，建议在芯片附近增加过孔将热量传导至背面辅助散热；
④ 避免将发热量大的器件（如电阻、其他 IC）紧邻 LAN1163E 放置。
8. 如何申请 LAN1163E 样品或获取技术支持？
广晟微提供免费样品（每单最多 5 颗）及技术参考设计。请联系销售热线 18018703531（何隆），或添加微信 gsmicro_semi（备注 LAN1163E 样品），也可发送邮件至 sales@gs-micro.com。批量订货 4000 颗/盘，深圳原厂现货，交期 3-5 个工作日。
十五、订货信息 (Ordering Information)
| 型号 | 封装 | 丝印 | 包装形式 |
|---|
| LAN1163E | ESOP8 | LAN1163E HAYYWW | 编带 4000颗/盘，深圳原厂现货直发 |
资料来源：广晟微半导体(深圳)有限公司 LAN1163E_Datasheet_CN_Rev1.3。参数以原厂最新规格书为准。
