GSMicro 一级代理 车灯专用线性LED恒流驱动IC LAN1032E

LAN1032E 48V中压线性恒流芯片｜LED车灯驱动IC｜替代恒流二极管｜400mA-800mA宽压恒流芯片

关键词：LAN1032E，LAN1032E线性恒流芯片，48V车灯驱动芯片，LED车灯恒流驱动，宽压线性恒流IC，ESOP8封装恒流芯片，过温保护车灯IC，防反接恒流驱动，低压差线性驱动，替代恒流二极管，广晟微LAN1032E

LAN1032E 产品概述

LAN1032E是一款专为9V灯珠设计的48V中压线性恒流芯片，支持高压差工作模式，仅需外接一颗电阻即可构成完整恒流驱动电路，外围极简、设计高效、成本更低，是车灯驱动领域高性价比优选方案。

LAN1032E内置140℃过温保护电路，芯片温度达到阈值时自动减小输出电流，实现高温不闪烁，可精准控制LED灯珠温度，延长灯具使用寿命。

LAN1032E内置48V功率MOS管，最大应用电流可达800mA，在800mA工作状态下最小压降仅1.2V，发热更低、效率更高，满足大功率车灯驱动需求。

LAN1032E内置高压保护电路，输入电压升高时持续降低输出电流，防止高压损坏芯片与灯珠，同时实现10V~40V范围内全程不灭灯，完美替代传统恒流二极管。

LAN1032E 核心优势

LAN1032E外围元件极简，单电阻即可设定输出电流，大幅降低BOM成本与生产难度，提升量产效率。

LAN1032E内置48V功率MOS，最大输出电流800mA，稳定覆盖400mA~800mA常用恒流区间。

LAN1032E具备135℃过温保护功能，高温自动降流不闪烁，保证灯珠安全与寿命。

LAN1032E支持9V~40V超宽电压输入，高压自动降流保护，全段不灭灯，适应车载电压波动环境。

LAN1032E内置防反接二极管，无需外接保护器件，显著提升车载与工业应用可靠性。

LAN1032E采用ESOP8高散热封装，适配汽车照明、低压灯带、无风扇灯具等高可靠场景。

LAN1032E可完美替代传统恒流二极管，恒流精度更高、保护更全面、适应性更强。

LAN1032E 应用领域

LAN1032E适用于汽车照明：汽车小灯、汽车示宽灯、汽车尾灯、摩托车灯。

LAN1032E适用于低压照明：低压灯带、灯条、洗墙灯、低压LED灯具。

LAN1032E适用于通用DC类LED灯、工业照明、装饰照明、小型恒流驱动模块。

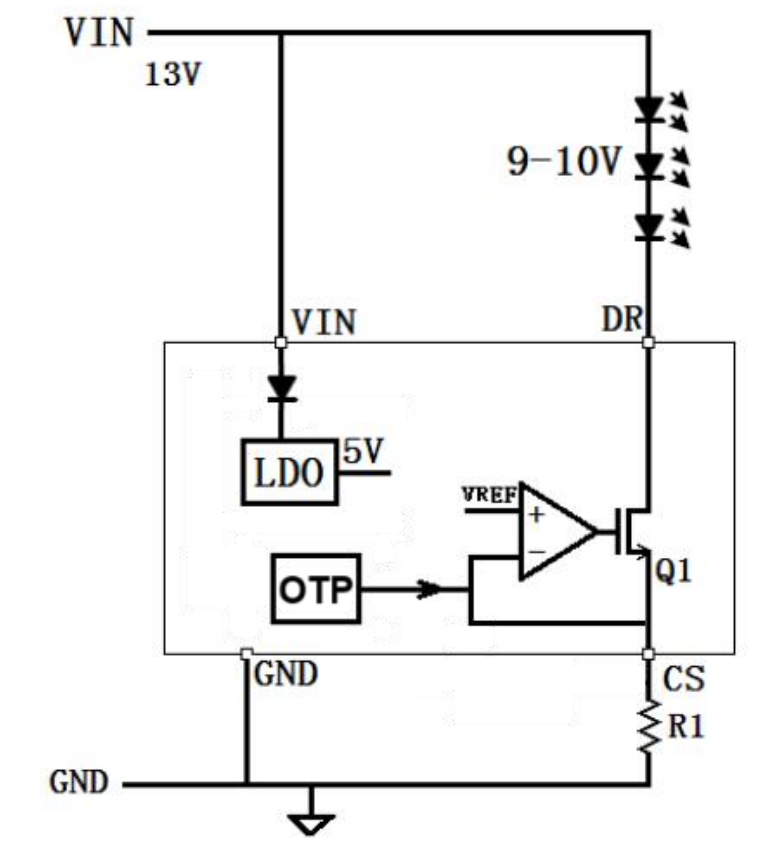

LAN1032E 芯片内部框架图

LAN1032E 典型应用电路

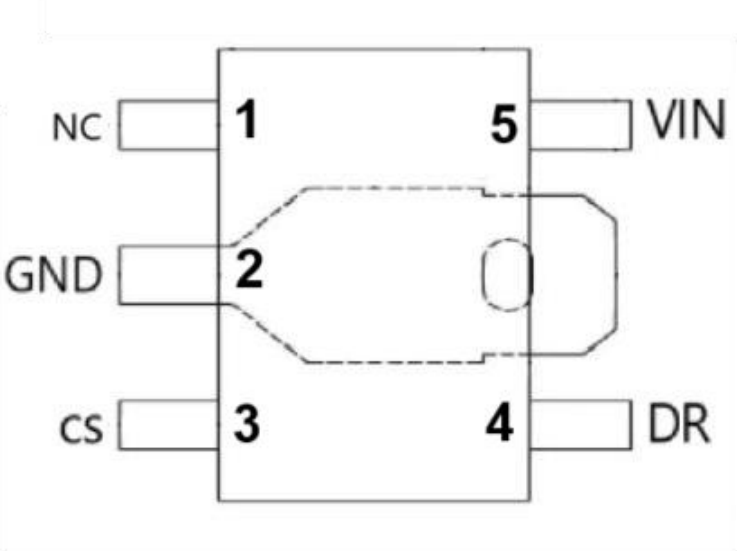

LAN1032E 芯片引脚定义

LAN1032E 封装尺寸图

LAN1032E 关键电气参数

LAN1032E 最大应用功率参数

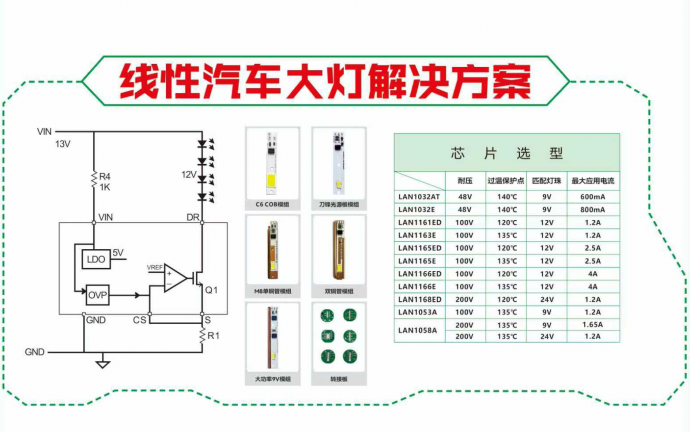

广晟微线性车灯驱动芯片参数对比

LAN1032E 应用说明

LAN1032E供电启动：通过VIN引脚供电，输入电压＞7V开始工作，VIN≥11V时MOS驱动效果最佳。

LAN1032E输出电流：Io=0.3V÷Rcs，通过调节CS引脚外接电阻精准设定输出电流。

LAN1032E宽压防烧坏：输入电压过高时高压保护启动，自动降流防损坏，10V~40V不灭灯。

LAN1032E防反接：输入端内置防反接二极管，防止正负极接反损坏芯片。

LAN1032E过温调节：140℃自动降流，可将灯珠温度控制在125℃以内，适配无风扇灯具。

LAN1032E PCB设计：ESOP8底部散热焊盘必须紧贴铝基板/铜基板，大电流走线加宽处理。

LAN1032E 订购信息

LAN1032E采用铝箔袋防潮包装，使用前检查湿度卡，拆封后需密封干燥保存，避免长期暴露在潮湿环境。

LAN1032E 可替代产品与优势

LAN1032E可直接替代常规恒流二极管CRD、普通线性恒流IC、中低压LED驱动芯片。

1、LAN1032E相比恒流二极管：支持48V高压、400mA~800mA宽电流可调，恒流精度±3%远高于普通CRD，内置多重保护更安全。

2、LAN1032E相比普通线性恒流IC：宽压9V~40V不灭灯，高压自动降流，车载环境更稳定，内置防反接更省心。

3、LAN1032E外围仅单电阻，比分立方案更精简，BOM成本更低，生产调试更快。

4、LAN1032E采用1.2V低压差设计，发热更低、效率更高，适合大功率车灯与长时间工作场景。

5、LAN1032E采用ESOP8高散热封装，车规级可靠性，无风扇工况也可稳定不死灯。
