DongWoon 一级代理 DC-DC低压差线性恒流驱动IC DW8501

Name: DW8501 线性恒流 LED 驱动芯片
Brand: DONGWOON ANATECH
SKU: DW8501
Availability: InStock
Rating: 4.8 (5 reviews)

型号：: DW8501

制造商：: DongWoon

关键字：: DW8501-TOJCCT，DW8501-SOJHHT

描述：: DW8501是韩国DONGWOON原厂线性恒流LED驱动IC，5-40V宽压输入，1.5A恒流，0.3V低压差，内置热降额，支持PWM调光，可Pin-to-Pin替代AMC7140/AT7316。原厂一级代理，现货供应。价格优势,以量大可谈,价格从优。

库存：: 80000 PCS

PDF：: 下载数据手册 Download PDF

询价数量：

拓扑结构 :	低压差DC-DC高效率大电流线性恒流
串接LED颗数 :	Vou=Vin-0.5V
输入电压 :	5~40V
输出电压 :	Vou=Vin-0.5V
最大效率 :	97%
:	内置MOSfet
调光方式 :	PWM调光
恒流精度 :	恒流精度3%
封装形式 :	TO252-5L,SOT223-5L
驱动功率 :	40V@1.5A
最大输出电流 :	≤1.5A
典型应用 :	无人驾驶车LOGO灯,无人驾驶汽车大灯,汽车大灯，汽车雾灯，汽车转向灯,LED洗墙灯，LED灯条，LED舞台灯，LED台灯，LED 手电筒、LED 矿灯、植物生长灯、LED 指示灯等
兼容型号 :	AMC7140,DD311,SM1506，NU511，AMC7140DLGT，AMC7140DLGT-A，AT7316，
特别说明 :	TO252-5L封装最大功耗1.5W,SOT223-5L封装最大功耗1W
产品关键字 :	DW8501,DongWoon,DongWoon代理商,DW8501中文资料,DW8501说明书，DW8501规格书

添加到比较列表

产品核心参数摘要： DW8501 是韩国 DONGWOON 原厂线性恒流 LED 驱动芯片，5~40V 宽压输入，最大 1.5A 恒流（推荐 ≤800mA 用于高 PF 无频闪方案），0.3V 低压差，内置热降额，支持 PWM 调光，可 PIN‑TO‑PIN 替代 AMC7140/AT7316。原厂一级代理现货，价格量大从优。

DW8501 汽车灯/舞台灯线性恒流驱动解决方案｜技术规格书与设计指南

DW8501 是韩国 DONGWOON ANATECH 推出的宽压线性恒流 LED 驱动芯片，支持 5V 至 40V 输入电压，最大输出电流 1.5A，内部集成 MOSFET 和热降额保护电路。它采用 SOT223‑5L 和 TO252‑5L 封装，可 Pin‑to‑Pin 替代 AMC7140、AT7316 等常见型号，尤其适合汽车大灯、舞台灯和洗墙灯等对 EMI 敏感的应用场景。相比传统方案，该芯片具有 0.3V 的超低压差和 PWM 调光功能，在 12V/24V 系统中可显著降低发热，提升整机可靠性。

核心亮点： 5~40V宽压输入｜最大1.5A可调恒流｜低压差0.3V@300mA｜内置热降额保护｜支持PWM调光｜无EMI干扰｜可PIN TO PIN替代AMC7140｜SOT223-5L/TO252-5L双封装可选
※ 注：芯片最大输出能力 1.5A，但在高功率因数（PF>0.9）无频闪应用中，推荐输出电流 ≤800mA 以达到最佳散热与寿命平衡。若用于 DC 直驱且散热良好，可满载 1.5A。

产品描述： DW8501 提供 DW8501-TOJCCT (TO252-5L) 和 DW8501-SOJHHT (SOT223-5L) 两种封装，是韩国 DONGWOON 原厂推出的宽电压（5~40V）输入、最大1.5A可调输出的低压差线性 LED 恒流驱动器。内置 MOS 与热降额保护，支持 PWM 0~100% 调光，外围仅需一个电阻即可工作，无 EMI 干扰，效率最高达 97%。专为汽车灯、舞台灯、洗墙灯、LED 灯条等场景设计，可直接 PIN TO PIN 替代 AMC7140、AT7316 等停产型号。

DW8501 订购信息表 / 封装与包装规格

产品型号	打印名称	封装方式	包装类型
DW8501-TOJCCT	DW8501	TO252-5L	2500只/卷
DW8501-SOJHHT	DW8501	SOT223-5L	2500只/卷

产品核心优势

● 宽电压输入 5V~40V，覆盖 12V/24V/36V 车灯与照明系统
● 最大 1.5A 可调恒流输出，电流精度 ±3%
● 低压差设计：1A 电流下压降仅 0.3V，发热更低、效率更高
● 内置热降额保护，过热自动降流，芯片与灯珠更安全
● 支持 PWM 高频调光，无频闪、响应快
● 外围极简，单电阻设定电流，BOM 成本低、易量产
● 无 EMI 干扰，轻松通过车载与照明安规测试

关键电气参数

参数项	典型值	单位
输入电压	5~40	V
输出电流	0~1500	mA
低压差	0.3@300mA	V
恒流精度	±3%	--
热保护阈值	140	℃
调光方式	PWM	--

引脚定义

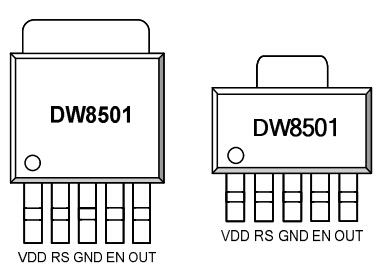

DW8501 TO252-5L 引脚图：PIN1-VDD(电源输入), PIN2-RS(电流设定), PIN3-GND(地), PIN4-EN(使能/PWM调光), PIN5-OUT(LED恒流输出), PIN6-HS(散热端，通常接地)

PIN脚位	引脚名称	功能描述
1	VDD	电源电压输入
2	RS	输出电流设定，外接电阻到 GND
3	GND	地
4	EN	使能与 PWM 调光，高电位有效
5	OUT	LED 恒流输出
6	HS	散热端，通常接地

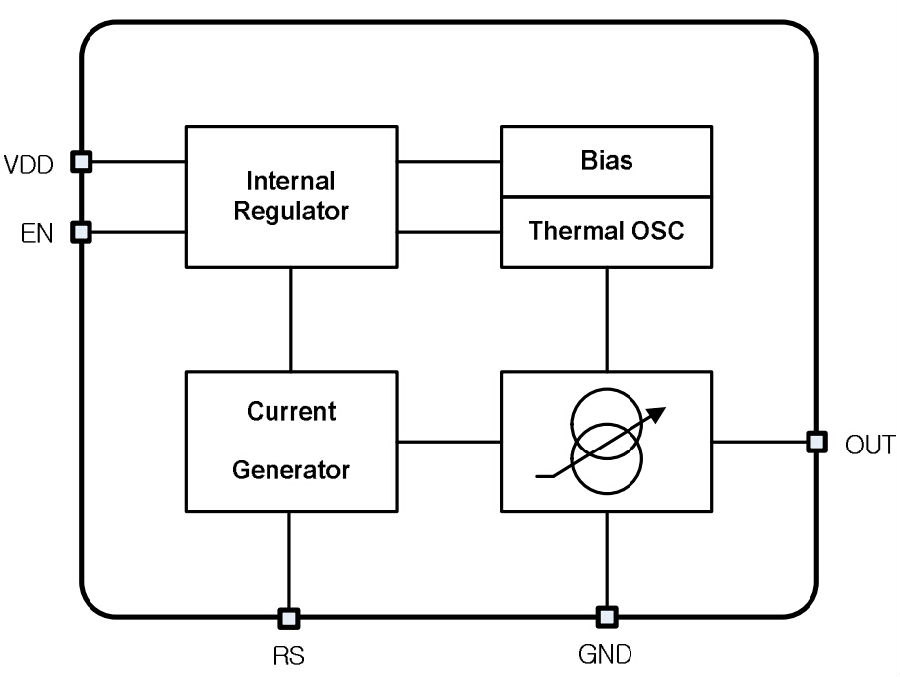

内部电路框架图

DW8501 内部电路框架图：包含带隙基准、误差放大器、过热保护、电流检测、MOSFET驱动等模块

典型应用电路

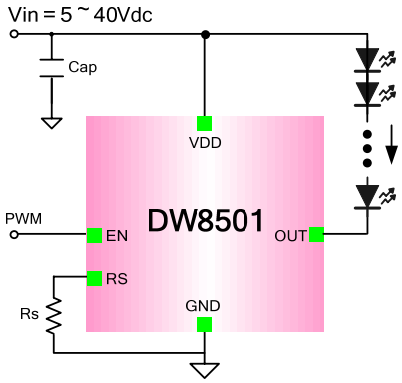

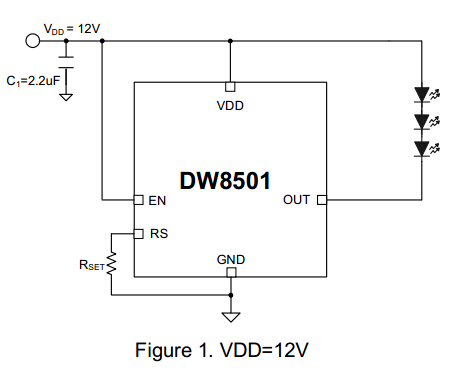

DW8501 典型应用电路图：PWM 调光接法，EN 脚接入 PWM 信号，RS 电阻设定电流

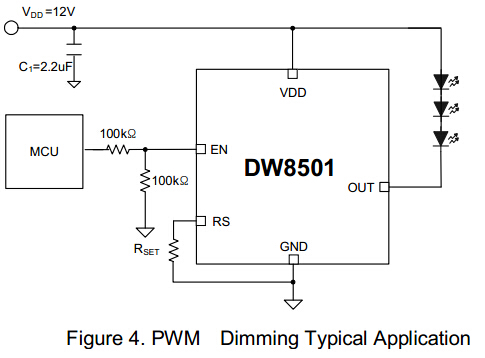

DW8501 汽车灯驱动电路图：输入 12V/24V，多颗 LED 串联，PWM 调光实现无级亮度调节

以上电路展示了 DW8501 在汽车大灯中的典型接法：通过 RS 电阻设定 LED 电流，EN 引脚接入 PWM 信号实现无级调光。该架构无需外部 MOSFET，外围元件极少，可显著降低系统成本。

应用场景

● 汽车大灯、雾灯、转向灯、LOGO灯、迎宾灯
● LED洗墙灯、舞台灯、投光灯、线条灯
● LED灯条、广告灯箱、发光模组、平板灯
● 手电筒、台灯、矿灯、植物生长灯
● 无人驾驶车灯、车载内饰灯
● 通用恒流源、DC/DC 稳流配套

DONGWOON 线性恒流解决方案推荐

型号/参数	DW8501	DW8502	DW8505A	DW8506	DW8506A	DW3505A
输入电压(V)	5~40V	5~40V	5~40V	6.5~40V	6.5~40V	5~40V
输出电流	≤1.5A可调	≤2.5A可调	≤100mA可调	≤100mA可调	固定60mA	≤300mA可调
压差	0.3V@300mA	1V@1A	0.1V@60mA	0.5V@50mA	0.6V@60mA	0.2V@60mA
调光	PWM	PWM	PWM	—	—	PWM
保护	热降额	热降额	热降额	热降额	热降额	热降额
封装	SOT223-5L TO252-5L	TO263-5L TO220-5L	SOT23-5L	SOT23-5L	WLCSP	SOT-89-5L

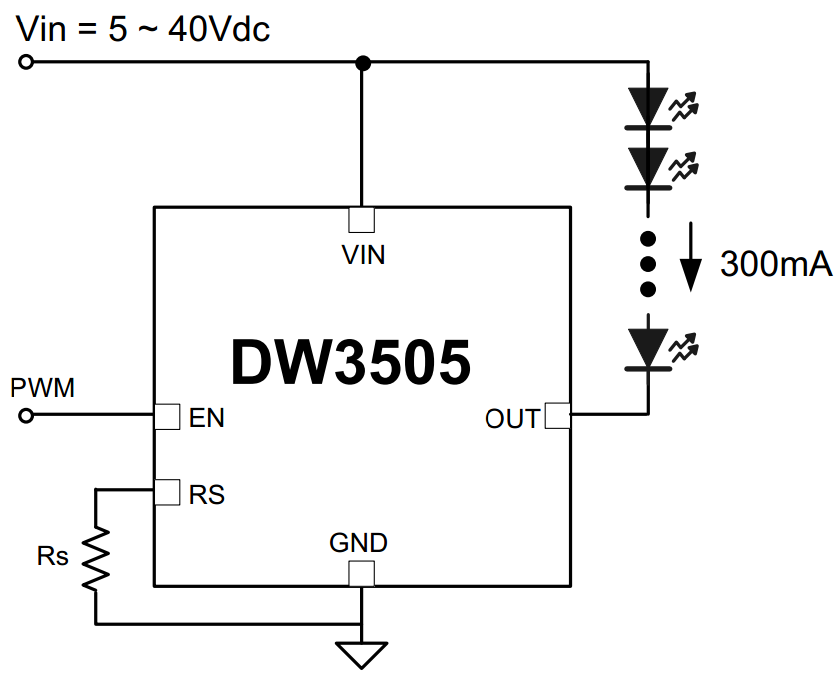

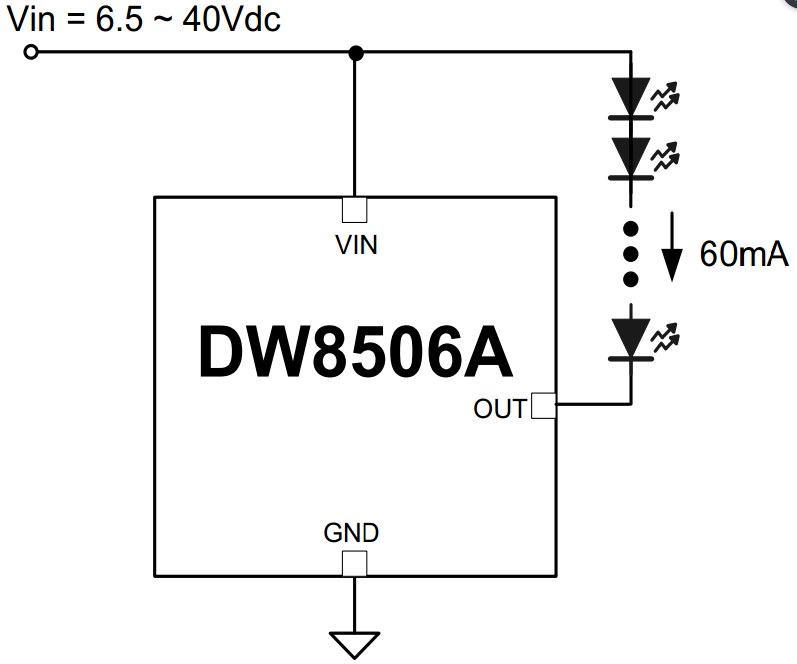

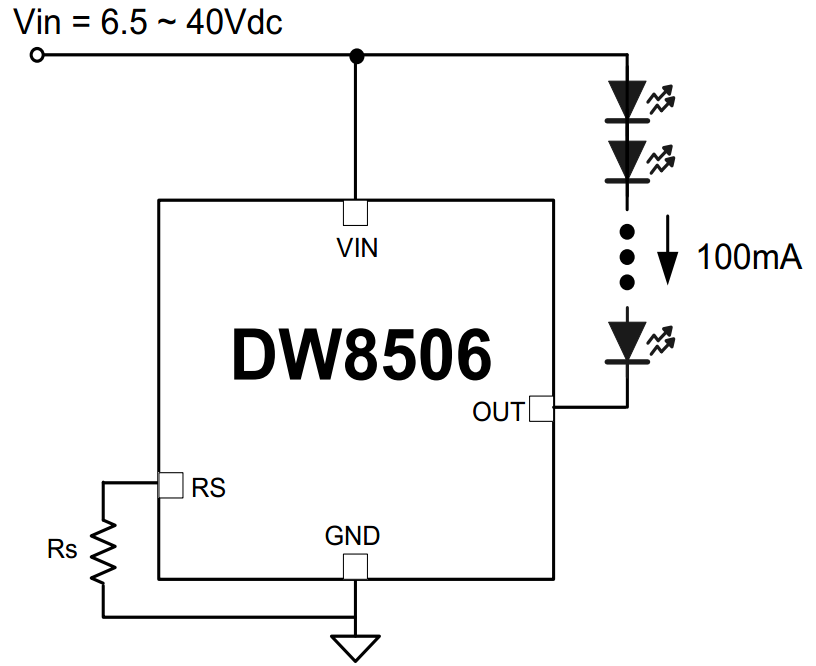

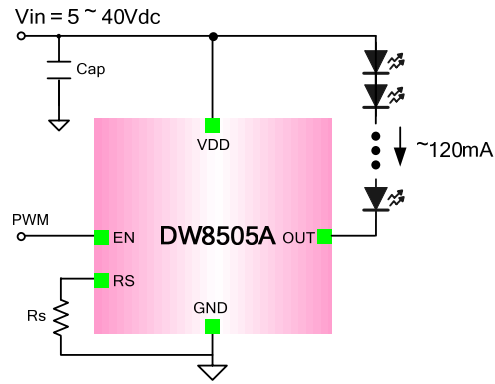

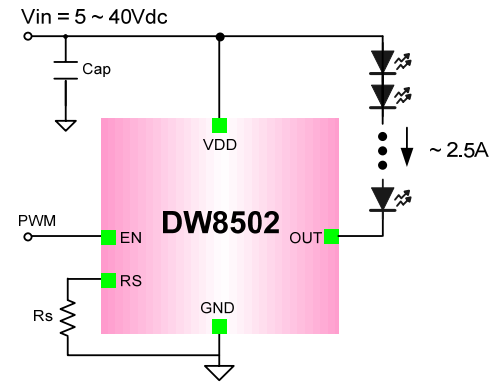

典型电路

兼容替换型号与优势对比

该芯片可直接 PIN TO PIN 替换以下型号：AMC7140、AMC7140DLGT、AMC7140DLGT-A、AT7316、AT7316T、DD311、SM1506、NU511。

● 优势1：电压更宽，支持 5~40V，原车方案无需改板
● 优势2：压差更低，发热更小，效率更高
● 优势3：内置热降额，同类产品大多无温控
● 优势4：原厂稳定供货，不再受停产影响
● 优势5：支持 PWM 调光，无频闪，更适合车载与照明

品牌代理与服务

广晟微半导体（深圳）有限公司是韩国 DONGWOON ANATECH 授权一级代理商，专注数模混合芯片与电源管理方案，是国内领先的线性恒流驱动芯片供应商，主营 DW8501、DW8502、DW8505A 等 DONGWOON 全系列产品，为汽车灯、舞台灯、洗墙灯等领域提供高可靠 LED 驱动解决方案。我司在深圳、上海、北京设有仓储，可快速发货至全国各省市及海外。

常见问题 (FAQ)

DW8501 能否直接替代 AMC7140？

可以。DW8501 与 AMC7140 引脚完全兼容（PIN to PIN），且支持更宽的 5~40V 输入电压，无需修改 PCB，可直接替换。

DW8501 的最大输出电流是多少？是否需要外部 MOSFET？

芯片本身最大可输出 1.5A 恒流，内部已集成 MOSFET，无需外置功率管，外围仅需一个设定电阻即可工作。对于高 PF 无频闪方案，推荐 ≤800mA 使用。

该芯片是否通过 AEC-Q100 认证？

DW8501 符合 AEC-Q100 Grade X 设计标准，适用于对可靠性要求较高的汽车电子应用。

如何申请样品或获取批量报价？

请联系广晟微半导体销售热线 18018703531（何隆）或发送邮件至 sales@gs-micro.com，我们将为您提供样品、技术支持及批量报价。

采购/样品/技术支援/方案开发

销售热线：18018703531（联络人：何隆）

商务微信：gsmicro_semi（备注 DW8501）

电子邮件：sales@gs-micro.com

官方网站：www.gs-micro.com

服务时间：周一至周五 9:00-18:00

DW8501应用优点及使用配合条件说明.pdf

众多车企已采用DW8501线性恒流驱动IC设计于汽车各类车灯应用，包括LOGO灯、汽车大灯、汽车雾灯、汽车转向灯、汽车信号灯等。DW8501已批量应用于广汽本田开门迎宾灯、广汽本田LOGO灯等车型；在无人驾驶汽车领域，顺丰无人驾驶快递车、美团外卖无人驾驶车LOGO灯均采用DW8501线性恒流驱动芯片。

DW8501是大功率LED恒流驱动芯片，输入电压5V～40V，输出电流最大1500mA，适合驱动1W、3W、5W的LED灯，自带PWM CONTROL（EN引脚）。输入与输出电压差相近时效率高达95%以上，外围电路极简，电路走线简单方便；EN引脚可实现各类关断保护功能，Rs可配合开关元件完成电流调节，恒流精度5%，内建过热保护功能，支持PWM调光，封装规格为TO-252-5L、SOT223-5L。

引脚1为电源输入引脚；引脚2为输出电流控制端，通过高精度电阻Rset接地实现电流控制，电流Iout[mA]=(610[mV]/Rset[ohm])×1000；引脚3为接地端；引脚4为PWM控制端，高电平有效；引脚5为输出端。

DW8501引脚图 DW8501封装图 DW8501替代AT7316 AMC7140 DD311 NU511

图1 DW8501引脚图

DW8501应用原理图 DW8501 PWM调光汽车灯驱动电路

图2 DW8501应用原理图

DW8501产品特性

最大输出电流0.7A时压差0.5V

最大输出电流0.7A

输出电流通过外部一个电阻即可调节设定

Enable快速响应3us

宽输入电压范围 5V~40V

输出端最高耐压23V

芯片采用TO252-5L、SOT223-5L封装

DW8501典型应用

LED射灯、LED汽车灯、LED路灯、LED台灯

RGB全彩LED驱动

LCD监控、LED电视背光驱动

LED灯条、LED洗墙灯、LED投光灯、LED舞台灯

DW8501线性恒流驱动IC优点及应用条件

DW8501优点：

若AC/DC开关输出电压与LED总Vf电压相近，效率高达95%以上

电路元件极少成本低，电路走线简单

每路灯条和驱动板只有一条接线，排线少组装容易

DW8501 VDD耐压41V，输出端23V耐压，封装TO252-5L，压差小功耗低、可靠度更高

DW8501具备EN pin可做关断保护，Iset pin可配合温度/光耦元件实现电流调节

配合使用条件：

LED的Vf值需筛选，减少电压变化范围

AC/DC开关输入电压需调整，输出电压设定为LED最大总Vf值+0.5Vdrop

Vdc与VDD pin间需串接电阻限制突波电压，EN pin需并联电容作缓启动

设计电路必须做好散热处理，使IC散热片温度小于60度

DW8501高PF无频闪无级调光PWM应用方案

压缩包图标 DW8528B+DW8501.zip

小于60W应用高PF无频闪无级调光PWM方案：DW8528B+DW8501

小于100W应用高PF无频闪无级调光PWM方案：DW8528B+DW8502

DW8501无频闪电路 DW8501消频闪 PWM调光方案

DW8528B&DW8501方案电气参数

一、输入参数

输入额定电压：100Vac~240Vac

输入电压范围：90Vac~264Vac

输入频率：47Hz~63Hz

二、输出参数

最小输出电压：40V

最大输出电压：46V

输出电流：0.78A

三、性能参数

最大输出功率：36W

待机功耗：＜0.5W@240Vac/50Hz空载

线性调整率：±1%

负载调整率：±3%

输出工频纹波：＜5% 最大负载@工作10分钟

四、保护措施

短路保护：输出短路可自恢复

开路保护：输出断开可自恢复

DW8501规格书 DW8501中文资料线性恒流驱动IC

DW8501核心关键词与替代型号

关键字： DC/DC线性恒流驱动,DW8501,DongWoon,DongWoon代理商,DW8501中文资料,DW8501说明书,DW8501规格书,DW8501价格,线性恒流驱动IC

DW8501可PIN TO PIN完美替代市场已停产型号： AMC7140、AMC7140DLGT、AMC7140DLGT-A、AT7316、AT7316T、DD311、NU511

[ 匿名用户 ] 2024-07-02 17:23:36

DW8501可以pin to pin 替换市场上其它品牌已经停产的型号，包括AMC7140DLGT，AMC7140DLGT-A,AMC7140,AT7316,AT7316T

[ 匿名用户 ] 2018-03-09 18:07:29

DW8501可以完全替代AMC7140，而且电流比它大很多，性能更好，尤其是DW8501的调光的引脚耐压可达41V，而AMC7140的调光脚耐压只有13.2V(这样的话，调光脚就需要LDO来供电了)

[ 匿名用户 ] 2017-06-15 14:10:16

DW8528B+DW8501高PF无频闪可调光LED驱动方案，适合于替代市面上CC+后级去频闪的应用方案，后级DW8501电路简单,效率高。DW8528B+DW8501为高功率因素校正，无工频闪恒流输出的应用。DW8528B前端高功率因素校正恒定电压输出，给予后级DW8501线性恒流方案稳定的电压供给，在匹配良好的状态下能够呈现极高的效率。DW8528B+DW8501整体方案符合国际相关标准需求，整体方案有极高的性价比。由于DW8501方案为线性恒流措施，所以应用于相对高电压低电流场合为优，推荐输出电流不高于800mA的应用。

[ 匿名用户 ] 2017-06-15 13:58:47

优势舞台灯驱动调光方案DW8501，舞台系列洗墙灯驱动方案DW8501，景观照明系列洗墙灯驱动芯片DW8501,智能台灯驱动方案DW8501

[ 匿名用户 ] 2017-03-17 14:02:25

2017年全球硅晶圆供不应求，有钱都买不到！主因是集成电路wafer货源供不应求，客户都在抢货，供货商目前最头疼的是分配产能的问题。硅晶圆变抢手货、价格续涨，逐季上涨，有钱买不到。在如此情况下，很多LED驱动芯片都严重缺货，还好广晟微半导体做了明智的决策，多颗火爆物料都提前备了库存订单进来，出手也快，现在还有ZA8606,PT4115B89E,DW8501,DW8501-TOJCCT,DW8502,DW8502-TOJCCT还有大部份现货库存，随着美金汇率的不断高涨，市场上LED驱动芯片也在涨价，而且还缺货，有钱也难买货，但找广晟微半导体还有大部份芯片有现货库存的，价格也有优势。

[ 网站会员 ] DW*** 2017-03-16 14:04:54

https://www.gs-micro.com/zh-cn/article/index/id/231

[ 网站会员 ] DW*** 2017-03-16 14:04:48

https://www.gs-micro.com/zh-cn/article/index/id/231

[ 网站会员 ] DW*** 2017-03-16 13:57:10

很好，终于可以在这里找到了DW8501中文资料了，电源模块DW8501驱动芯片的设计有着落了，在这里知道了电源块DW8501应用电路的设计。

[ 网站会员 ] DW*** 2017-03-16 16:39:40

同时DongWoon Anatech还有另一款同类的芯片驱动电流可达2.5A，有两种封装型式，TO220-5L封装的DW8502可以完全全替换ADDTEK，IML的A711PFT,A711PFT的驱动电流只有1.1A，而DW8502驱动电流是2.5A，驱动能力更大，同时反向电流也是更小。而TO263-5L封装的DW8502驱动芯片也可以完全兼容替换ADDTEK，IML的A711VGT

[ 网站会员 ] DW*** 2017-03-16 16:30:55

TO252-5L封装的那一款DW8501驱动芯片，是可以完全兼容替换ADDTEK,IML品牌的AMC7140DLGT的,价格及性能均优于AMC7140DLGT, 首先DW8501驱动电路和AMC7140DLGT驱动电路的封装型式都一样，都是TO252-5L封装，PKG Size都是TO252-5L(6.5mm*5.5mm*2.3mm), 在输出驱动电流及驱动能力方面，DW8501大于AMC7140，DW8501的驱动电流为1.5A，而AMC7140分两个电流档（AMC7140DLGT电流为200~355mA，主要应用于300mA的应用产品，AMC7140DLGT-A的驱动电流范围为350~600mA，主要应用于500mA的应用产品），所以从驱动电流及驱动能力上，DW8501优于AMC7140，从输出反向电流来看，AMC7140驱动的反向电流是5mA，而DW8501的反向电流只有1.5mA，反向电流更小了，所以DW8501比AMC7140更稳定。因为反向电流与芯片的温度有着密切的关系，因为反向电流越大，温升就越高。再来看AMC7140和DW8501的PWM调光特性，首先大家都可以实现0~100%的无级PWM调光，还有模拟调光，但是在双方都不做PWM调光或模拟调光应用时，AMC7140需要增加一个外围元器件LDO到EN引脚，而DW8501是不需要的，输入VIN可以直接接到EN调光脚，因为AMC7140的EN PIN电压只耐压到13.2V，而DW8501的EN PIN电压可达40V

[ 网站会员 ] DW*** 2017-03-16 14:08:37

DW8501驱动电路能直接替换AMC740DLGT的应用电路吗？
