霍尔传感器系列 > JYM27278 九祐微JIUYOU高灵敏度双极锁存微功耗霍尔开关传感器芯片
产品核心参数摘要：JYM27278是九祐微（JIUYOU MICRO）原厂0.18μm BCDMOS工艺双极锁存霍尔开关，广晟微为官方一级授权代理；磁灵敏度BOP=20Gs、BRP=-20Gs，1.65V~5.5V宽电压，3.3V下工作电流低至27μA~187μA，内置温度补偿、±6kV ESD防护，-40℃~85℃宽温工作；推挽/漏极开路双输出，TO-92S、SOT23-3L小型RoHS封装。适用于消费电子、智能穿戴、工业位置/转速检测，可直接兼容替代AH3503、SS495A、A3144、OH44E、TLE4913等霍尔器件，原厂现货，免费提供样品、规格书与硬件应用电路方案。
JYM27278 九祐微JIUYOU高灵敏度双极锁存微功耗霍尔开关传感器芯片
JYM27278由九祐（西安）微电子有限公司（品牌JIUYOU MICRO）原厂研发制造，采用成熟0.18μm BCDMOS半导体工艺打造的高灵敏度双极锁存微功耗霍尔开关传感器芯片，广晟微半导体为九祐微官方授权一级代理商，全系列现货供应并提供配套技术支持。芯片磁灵敏度BOP=20Gs、BRP=-20Gs，具备超低功耗、宽电压、高温度稳定性、强电磁抗干扰能力，专为消费电子、工业控制等电池供电低功耗磁吸检测场景设计，是替代传统进口/国产霍尔器件的高性价比选型。
芯片集成高精度温度补偿电路，高低温磁性参数漂移极小；支持1.65V~5.5V全电压区间供电，兼容低压便携数码与常规工控设备；内置±6kV人体静电防护，全温工作区间覆盖-40℃~85℃，长期运行可靠性优异。提供推挽、漏极开路两种输出版本，TO-92S直插、SOT23-3L贴片小型封装，适配高密度PCB布局，全系列符合RoHS无铅环保标准。
产品核心优势：九祐微原厂0.18μm BCDMOS成熟工艺｜20Gs高灵敏双极锁存，磁滞稳定｜极低工作电流：3.3V下27μA/94μA/187μA三频率版本｜1.65V~5.5V超宽工作电压｜内置温度补偿，机械应力影响小｜±6kV ESD静电防护，-40℃~85℃宽温｜推挽/漏极开路双输出可选｜SOT23-3L/TO-92S小型化封装｜RoHS绿色无铅器件｜广晟微一级代理现货稳定供货
JYM27278 关键电气参数（Ta=25℃）
| 参数名称 | 符号 | 指标 | 单位 |
|---|
| 工艺技术 | – | 0.18μm BCDMOS | – |
| 工作电源电压 | VDD | 1.65 ~ 5.5 | V |
| 磁场工作点 | BOP | 20 | Gs |
| 磁场释放点 | BRP | -20 | Gs |
| 平均工作电流(3.3V) | ICC | 27 / 94 / 187 | μA |
| ESD人体静电防护 | VESD | ±6 | kV |
| 工作温度范围 | TA | -40 ~ 85 | ℃ |
| 输出类型 | – | 推挽输出 / 漏极开路输出 | – |
| 封装形式 | – | TO-92S、SOT23-3L | – |
温馨提示：供电电压请勿超出1.65V~5.5V区间，否则会造成芯片功能异常、永久性损坏；电池供电便携模组优先选用3.3V标准供电。

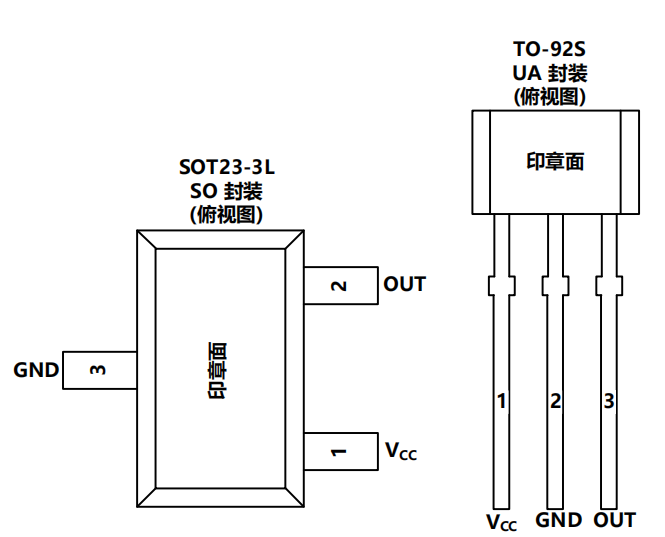

引脚定义与封装引脚排布
SOT23-3L贴片封装（丝印SO）：1脚VCC、2脚OUT、3脚GND
TO-92S直插封装（丝印UA）：1脚VCC、2脚GND、3脚OUT
引脚功能说明：VCC电源输入端（1.65~5.5V）；GND公共地；OUT磁场信号输出端

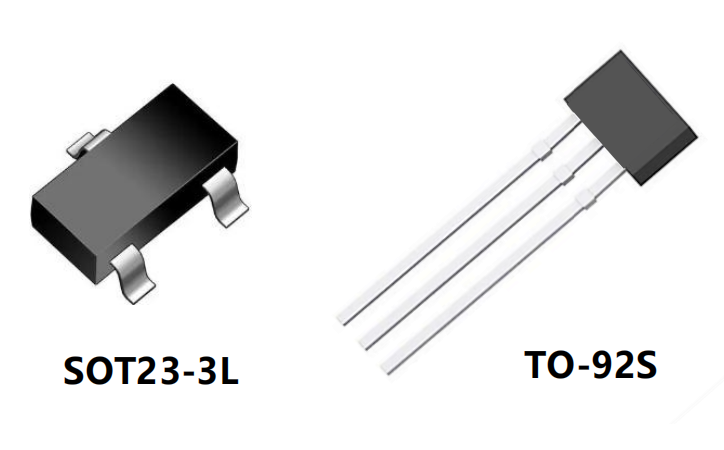

封装尺寸图纸
SOT23-3L关键尺寸：总长3.0mm，宽度2.8mm，引脚间距1.7mm
TO-92S关键尺寸：总长15.5mm，本体直径2.57mm，引脚间距1.3mm
内部框架 & 典型应用电路

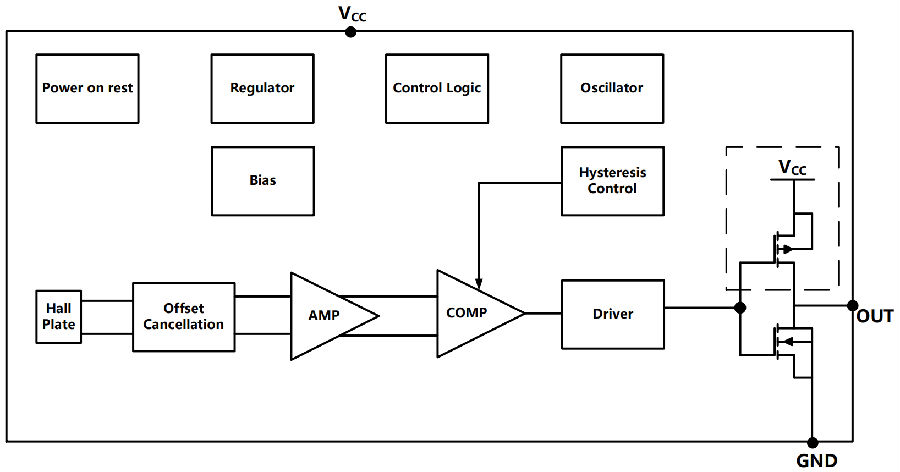

芯片内部功能框图
内部电路组成：上电复位电路、稳压模块、振荡电路、偏置单元、霍尔感应板、信号放大比较器、输出驱动级

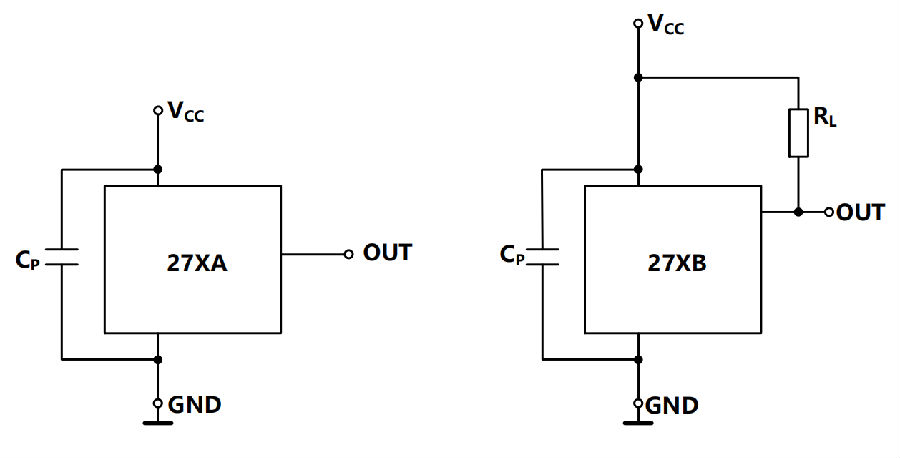

两种输出应用接线方案
1、推挽输出电路：VCC接供电，OUT直接连接主控IO，GND接地，电源端并联0.1μF去耦电容，无需外接上拉电阻
2、漏极开路输出电路：VCC、GND接线同上，OUT引脚需外接1~10kΩ上拉电阻，适配多电平系统
安装时保证磁路正对芯片感应区域，确保磁场稳定触发，焊接做好静电防护。
订货型号与标准包装
| 完整料号 | 开关频率 | 封装类型 | 输出类型 | 标准包装规格 |
|---|
| JYM27278BAESOER | 740Hz | SOT23-3L | 推挽输出 | 3000PCS/卷 |
| JYM27278BAESOFR | 2.6kHz | SOT23-3L | 推挽输出 | 3000PCS/卷 |
| JYM27278BAESOGR | 5.2kHz | SOT23-3L | 推挽输出 | 3000PCS/卷 |
| JYM27278BBESOER | 740Hz | SOT23-3L | 漏极开路 | 3000PCS/卷 |
| JYM27278BAEUAEM | 740Hz | TO-92S | 推挽输出 | 1000PCS/包 |
典型应用场景
智能手机、平板电脑、笔记本电脑磁吸休眠唤醒、翻盖检测
数码相机、手持便携设备位置感应、非接触开关
儿童玩具、游戏机磁场触发、计数感应装置
家用电器磁吸门锁、翻盖感应、无触点固态开关
低功耗仪表、物联网终端、电池供电磁吸检测设备
兼容替换型号 & 产品优势对比
JYM27278硬件封装、引脚定义完全通用，可直接Pin to Pin兼容替换AH3503、SS495A、A3144、OH44E、TLE4913等市面通用双极锁存霍尔开关，综合性能优势如下：
| 对比维度 | 九祐微JYM27278 | 普通通用霍尔开关 |
|---|
| 静态功耗 | 典型最低27μA，超长续航，功耗降低60%以上 | 5~20μA，耗电更高 |
| 最低工作电压 | 1.65V，适配纽扣电池低压系统 | 多数最低2.5V，低压无法正常工作 |
| 温度特性 | 原厂内置温度补偿，全温磁场稳定 | 无温补，高低温灵敏度漂移大 |
| 输出选择 | 推挽/漏极开路双版本 | 仅单一输出类型可选 |
| 供货渠道 | 国产原厂，广晟微一级代理现货充足，交期短、价格优势明显 | 进口料交期长，成本偏高 |
内置温补与抗应力设计，在高低温、振动环境下可靠性远超通用霍尔器件。
FAQ 常见技术采购问题
Q1：JYM27278双极锁存是什么特性，和普通单极霍尔区别？
A1：九祐微原厂双极锁存结构，N/S两极分别触发复位，断电保持输出状态，杂散磁场不易误翻转；普通单极霍尔无锁存功能，环境磁场容易误触发。
Q2：芯片最低1.65V能否用CR2032纽扣电池直接供电？
A2：可以，1.65V起步宽压，纽扣电池满电/低压区间均可稳定工作，最低27μA极低耗电。
Q3：推挽和漏极开路型号电路有什么区别？
A3：推挽无需上拉电阻，IO直连；漏极开路需要外接1k~10k上拉，适配3.3V/5V多电压主控系统。
Q4：现有AH3503方案可以直接替换JYM27278不改PCB吗？
A4：封装引脚完全兼容，无需改板，仅微调少量磁铁磁通量即可稳定使用。
Q5：样品和批量报价怎么申请？
A5：联系商务18018703531，备注JYM27278，免费提供九祐微原厂样品、规格书、标准参考原理图。
