JYM27113三线电压型高灵敏度单极霍尔开关传感器 工业级精准磁感应方案

关键词：JYM27113，高灵敏度单极霍尔开关，三线电压型霍尔传感器，工业级霍尔芯片，BCDMOS霍尔开关，低磁敏霍尔元件，无刷电机霍尔传感器，霍尔开关替代型号

广晟微半导体JYM27113是一款采用0.18μm BCDMOS先进工艺设计的高灵敏度三线电压型单极霍尔开关传感器，专为低磁场精准检测场景打造，具备70Gs低磁敏触发、宽压宽温、低功耗、多重保护等核心特性，内部高度集成全功能电路，抗电磁干扰能力强，机械应力影响小，适配工业恶劣工况，可直接兼容替换市场主流高灵敏度单极霍尔开关型号，在低磁场响应、可靠性、适配性上优势显著，是低磁场检测、电机换向、速度感应等场景的优选磁感应元件。

核心优势 高灵敏度打造精准磁感应体验

1. 高灵敏度低磁触发，低磁场环境下精准响应

JYM27113拥有70Gs工作点（BOP）、50Gs释放点（BRP）的高磁敏特性，可精准捕捉弱磁场信号，满足低磁场感应、近距离检测等特殊场景需求；磁回差达10~30Gs，有效避免磁场微小波动导致的误触发，检测精度更稳定，适配对磁感应灵敏度要求高的工业应用。

2. 宽压宽温全覆盖，极端环境稳定工作

支持2.8V~24V超宽工作电压，兼容3.3V/5V/12V/24V主流工业电源系统，无需额外电源调理电路，大幅简化硬件设计；结温工作范围达-40℃~150℃，轻松应对高低温、温变剧烈的工业环境，内置磁开关点温度补偿电路，磁场开关点随温度、电源电压变化极小，全温区检测性能无漂移。

3. 低耗高效集成化，开发应用更省心

芯片典型工作电流仅1.8mA，低功耗设计有效降低设备能耗，适配电池供电与低功耗工业设备；内部高度集成电源稳压、欠压锁定、信号放大、失调补偿、输出驱动、限流保护等全功能电路，机械应力对磁性参数影响微乎其微，无需外围复杂电路，直接对接MCU GPIO口，缩短产品开发与调试周期。

4. 多重防护高抗扰，工业场景更耐用

内置过温保护、电源地反向保护、输出限流保护三大核心防护电路，输出限流达43mA，可有效防止电路短路、过流、电源接反等故障损坏；ESD静电防护能力达±8kV，抗电磁干扰（EMI）能力优异，在工业变频器、电机等高电磁干扰场景下仍能稳定工作，大幅提升设备整机使用寿命与可靠性。

5. 合规封装多选择，产线适配更灵活

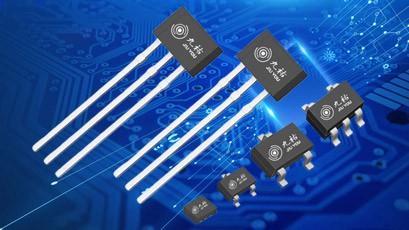

提供TO-92S（JYM27113UA）与SOT23-3L（JYM27113SO）两种封装形式，TO-92S适配手工焊接产线，SOT23-3L适配贴片自动化产线，满足不同生产需求；产品完全符合RoHS (EU)2015/863环保标准，无铅工艺适配全球绿色生产要求，丝印标识清晰，便于产线管理与品控。

精准关键参数 保障稳定运行

电气核心参数（测试条件：Vcc=2.8V~24V，TJ=-40℃~150℃）

工作电流：1.5~2.5mA（典型值1.8mA），低功耗适配各类供电场景

输出低电压：≤0.4V，数字信号输出适配各类逻辑控制系统

输出漏电流：≤10μA，高阻态下功耗可忽略不计

输出限流：43mA（VOUT=12V），有效保护后级电路不受损坏

响应速度：下降时间0.5μs，上升时间1.0μs，高速检测无延迟

磁回差：10~30Gs，抗磁场微小波动，避免虚假触发

静电防护：±8kV（HBM），内置ESD保护，抗静电能力优异

极限参数：电源电压-34V~36V，输出电流-40~50mA，抗浪涌能力强

引脚定义（标准化三线制，接线简单易集成）

TO-92S（UA）封装：1脚VCC电源，2脚GND地，3脚OUT输出

SOT23-3L（SO）封装：1脚VCC电源，2脚OUT输出，3脚GND地

兼容替换主流型号 高灵敏度优势凸显

JYM27113在封装、引脚定义、电气接口上完全兼容市场主流高灵敏度单极霍尔开关型号，可直接替换无需修改硬件电路，且在低磁场响应、工作温度、防护性能、功耗控制上实现全面升级，以下为核心兼容型号及性能对比：

注：以上型号为市场主流高灵敏度单极霍尔开关，JYM27113在保持pin-to-pin兼容的同时，核心磁敏参数更优，且实现了电压、温度、功耗、防护的全方位升级，替换后可显著提升设备在低磁场场景下的检测精度与工作稳定性。

多场景广泛应用 覆盖工业全领域

JYM27113凭借高灵敏度、宽压宽温、高抗干扰、易集成的特性，成为低磁场检测、工业自动化、电动工具、智能传感等领域的核心磁感应元件，典型应用场景包括：

1、三相无刷直流电机换向控制：电动工具、小型风机、水泵等BLDC电机的转子位置检测，低磁场环境下精准触发，换向更平顺；

2、低磁场速度/接近检测：精密转速表、微型设备速度监测，近距离金属接近感应，非接触式检测无机械磨损；

3、微型流量传感器：小型水流量、气流量传感器的叶轮转速检测，精准捕捉微小流量变化，适配便携、微型计量设备；

4、精密线性/角度位置检测：小型气缸、微型阀门开度、精密机床滑台位置检测，低磁场环境下精准感应位置变化；

5、固态开关：工业控制电路中的无触点固态开关，替代电磁继电器，无电弧、响应速度快，提升电路安全性与使用寿命；

6、其他精密传感场景：便携智能设备的磁感应、自动化生产线的微型物料检测、小型家电的磁控开关等，高灵敏度适配各类低磁场应用。

简易应用方法 快速集成免调试

JYM27113为标准三线制设计（VCC电源、GND地、OUT输出），输出端为NMOS漏极开路形式，需外接上拉电阻即可正常工作，集成方式简单，无需复杂调试，核心应用要点如下：

常规应用电路（无电源噪声场景）

输出端外接上拉电阻RL=1kΩ~10kΩ，电源端与地之间并联滤波电容CP=10nF，输出端与地之间并联滤波电容CL=4.7nF，电容靠近芯片引脚布局，减少线路干扰，保障检测稳定性。

抗电源噪声应用电路（工业变频器、电机等强干扰场景）

在常规电路基础上，电源端串联限流电阻R1=100Ω，与电源端滤波电容CP组成RC滤波电路，有效抑制电源端的电压波动与电磁噪声，进一步提升芯片在强干扰环境下的工作稳定性。

核心应用注意事项

1、磁铁安装：建议使用永磁铁，S极靠近芯片感应面实现有效触发，磁场强度需≥70Gs（BOP），低磁场场景可选用小规格磁铁；

2、静电防护：焊接与装配过程中需做好静电防护，避免静电击穿芯片，影响磁敏性能；

3、布线要求：电源、地、输出线路尽量短且分开布线，减少线路间的电磁耦合干扰，保障弱磁场信号检测精度；

4、替换应用：直接替换兼容型号时，只需拆除原芯片，焊接JYM27113即可，无需修改电阻、电容等外围元件。

订货信息 原厂直供品质保障

JYM27113提供两种封装规格，均为原厂标准化包装，结温范围均为-40℃~150℃，满足工业级应用要求，具体订货信息如下：

丝印标识说明

产品丝印包含产品名称（2711X）、生产周数、产品代码，如“2711X 512UA”“2711X 512SO”，其中数字代表生产周数，UA/SO代表对应封装，标识清晰易识别，便于产线管理、品控与库存盘点。
