JYM27270 具有记忆功能的全极转单极微功耗霍尔开关传感器
JYM27270是广晟微半导体推出的高灵敏度、微功耗、带记忆功能的霍尔开关芯片，采用0.18μm BCDMOS工艺，支持1.65V~5.5V宽压工作，平均电流低至1μA，适用于消费电子、智能家居、便携设备等低功耗磁场检测场景。
产品核心优势
● 全极转单极记忆功能，上电识别极性后锁定，抗干扰更强
● 微功耗设计，5Hz版本3.3V下平均工作电流仅1.0μA
● 宽电压1.65V~5.5V，适配电池供电设备
● 高灵敏度Bop=30Gs、BRP=20Gs，内置温度补偿
● ESD±6kV，推挽/漏极开路双输出可选

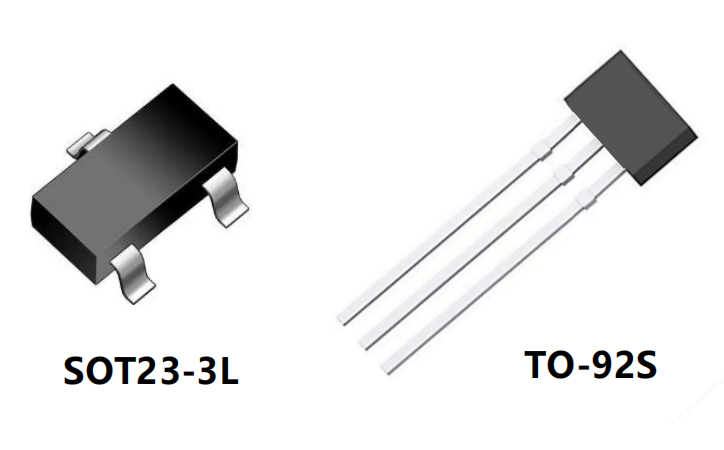

● 小型化SOT23-3L与TO-92S封装，符合RoHS
关键参数表
| 参数 | 符号 | 典型值 | 单位 |
|---|
| 工作电压 | VCC | 1.65~5.5 | V |
| 平均工作电流(5Hz) | ICC | 1.0 | μA |
| 工作点 | Bop | 30 | Gs |
| 释放点 | BRP | 20 | Gs |
| 回差 | BHYS | 10 | Gs |
| ESD | VESD | ±6 | kV |
| 工作温度 | TA | -40~85 | ℃ |

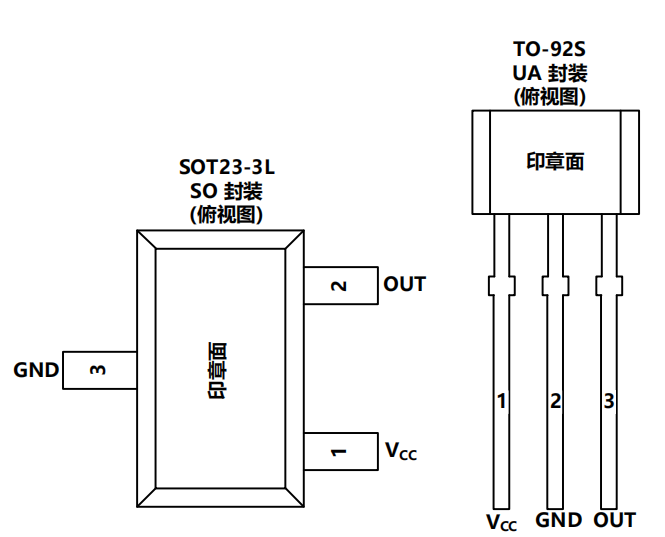

引脚定义
SOT23-3L(SO)：1脚VCC，2脚OUT，3脚GND
TO-92S(UA)：1脚VCC，2脚GND，3脚OUT
VCC：电源输入，1.65V~5.5V；GND：地；OUT：信号输出
封装尺寸
SOT23-3L：长3.0mm，宽2.8mm，脚间距1.7mm
TO-92S：总长15.5mm，主体直径2.57mm，脚距1.3mm
内部框架与典型应用

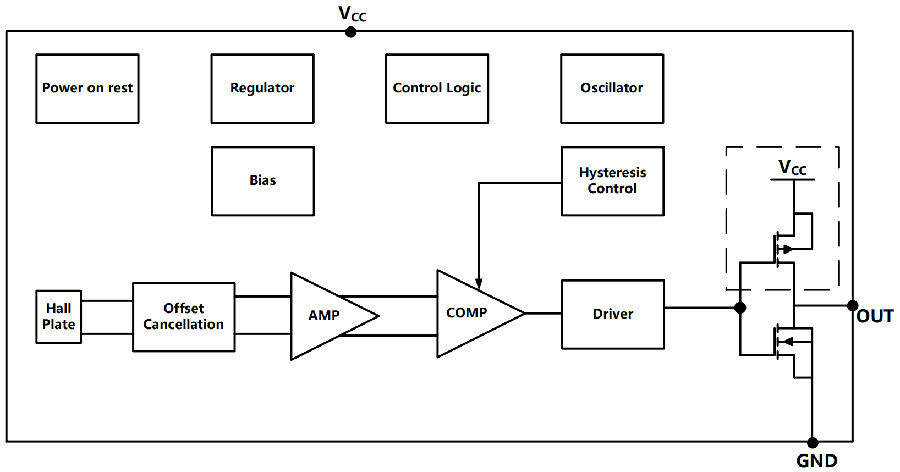

内部框架：上电复位→稳压→控制逻辑→振荡→偏置→霍尔板→放大比较→输出驱动

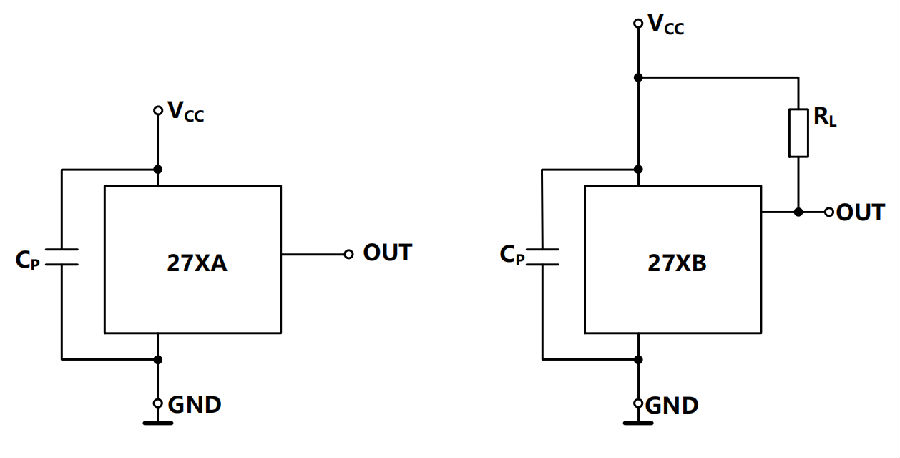

推挽输出应用：VCC接电源，OUT直连主控，GND接地，并联0.1μF去耦电容
漏极开路应用：OUT外接1~10kΩ上拉电阻，其余同推挽电路
应用场景
智能手机、平板电脑、笔记本、数码相机
玩具、游戏机、家用电器、固态开关
低功耗便携设备、电池供电检测装置

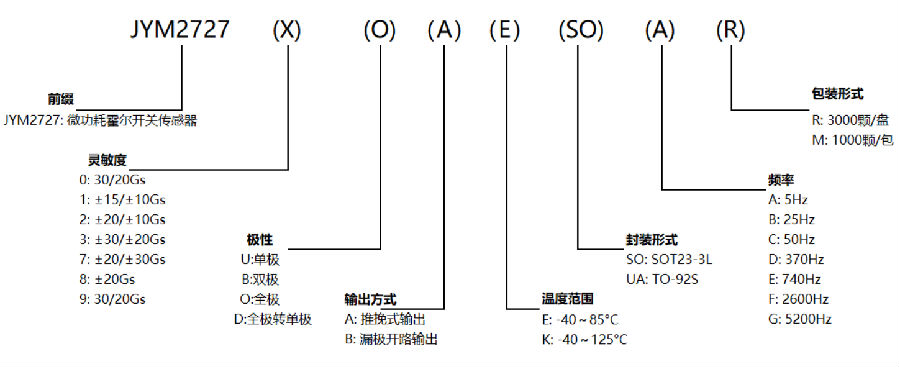

订货信息
JYM27270DAESOAR：SOT23-3L，推挽，5Hz，3000颗/盘
JYM27270DBESOAR：SOT23-3L，漏极开路，5Hz，3000颗/盘
JYM27270DAEUAAM：TO-92S，推挽，5Hz，1000颗/包
JYM27270DBEUAAM：TO-92S，漏极开路，5Hz，1000颗/包
同类替换与优势对比
可替换：AH277、TMR1202、DRV5032、A3212等单极/全极霍尔开关
优势1：独有全极转单极记忆功能，极性锁定更抗干扰
优势2：1.65V低压启动，更适合纽扣电池供电
优势3：平均电流1μA，功耗低于市面多数同类型号
优势4：内置温度补偿，全温区参数稳定
优势5：双封装、双输出，适配更多结构与电路
JYM27270 典型应用
JYM27270 具有记忆功能的全极转单极微功耗霍尔开关传感器，广泛用于低功耗磁场检测、磁吸感应、位置检测与非接触开关场景，电路简单、稳定性强、适配电池供电设备。
典型应用电路
推挽输出应用：VCC 接 1.65V~5.5V 电源，GND 接地，OUT 直连主控 IO 口，VCC 与 GND 之间并联 0.1μF 去耦电容，无需上拉电阻，使用简洁可靠。
漏极开路应用：VCC 接 1.65V~5.5V 电源，GND 接地，OUT 外接 1kΩ~10kΩ 上拉电阻，VCC 与 GND 之间并联 0.1μF 去耦电容，适配多电平系统与长线传输。
典型应用场景
智能手机、平板电脑、笔记本电脑磁吸开合检测与休眠唤醒
数码相机、手持设备低功耗位置感应与非接触开关
玩具、游戏机磁场触发、动作感应与计数检测
家用电器磁吸门锁、翻盖检测、轻触感应与固态开关
电池供电便携设备、低功耗仪表、物联网终端磁场检测
典型应用参数一览
| 应用项目 | 典型参数 |
|---|
| 工作电压 | 1.65V~5.5V |
| 平均工作电流 | 1.0μA（3.3V/5Hz） |
| 磁工作点 | 30Gs |
| 磁释放点 | 20Gs |
| 输出方式 | 推挽/漏极开路 |
| 工作温度 | -40℃~85℃ |
| 封装形式 | SOT23-3L / TO-92S |
典型应用优势
全极上电感应，记忆锁定单极，抗干扰能力更强
微功耗设计，超长电池续航，适合电池供电产品
宽电压工作，兼容 1.8V/2.5V/3.3V/5V 系统
高灵敏度与温度补偿，全温区性能稳定一致
小型封装，适合紧凑结构与便携设备安装
