PT6304 4串锂离子/锂聚合物电池保护芯片 - 广晟微原装现货与技术方案
华润微品牌的 PT6304 是一款专为4串锂离子/锂聚合物电池组设计的高性能保护芯片。由广晟微半导体（GSMicro）提供技术支持，该芯片集成了高精度电压检测电路和多重保护功能，能有效防止电池因过充、过放、过流、短路及温度异常而导致的损坏或寿命缩短。其小型TSSOP-16封装和极少的外围元件需求，使其成为电动工具、储能电源等高密度电池包的理想选择。
核心优势
高精度保护： ±25mV的过充电检测电压精度，确保电池安全全容量充电；±10mV的电流检测精度，保证放电过流准确触发。
灵活的温度管理： 放电过温/低温（DOT/DUT）与充电过温/低温（COT/CUT）阈值可通过外部电阻独立设置，适应复杂工况。
全MOS驱动兼容： 内置电路可直接驱动外部P型或N型充电MOSFET，以及N型放电MOSFET，电路设计灵活。
多重过流防护： 集成三段放电过电流检测（过流1、过流2、短路）及独立的充电过流检测。
超低功耗： 工作状态电流<20μA，欠压状态电流<5μA，延长电池存储寿命。
关键电气参数
| 参数项目 | 参数值/描述 |
| 电池串数 | 4串 (4S) 锂离子/锂聚合物 |
| 过充检测电压 (VCOV) | 4.350V / 4.225V / 3.85V / 3.65V (可选) |
| 过放检测电压 (VCUV) | 2.8V / 2.7V / 2.5V / 2.3V (可选) |
| 放电过流检测 | VOC1: 50-200mV (4档可选); VSC (短路): 4×VOC1 |
| 工作电流 | 工作时 < 20μA; 欠压时 < 5μA |
| 封装形式 | TSSOP-16 |
引脚定义与封装尺寸

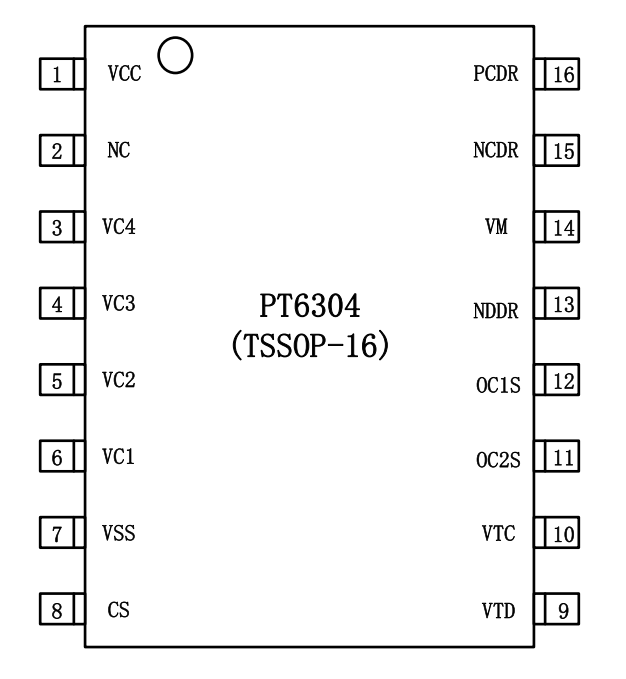

管脚定义 (TSSOP-16):
VCC (1): 芯片供电引脚。
VC4-VC1 (3-6): 分别连接第4节至第1节电芯的正负极输入端。
CS (8): 电流检测电压输入端。
VTD (9) / VTC (10): 分别用于设置放电和充电的过温/低温保护阈值。
OC1S / OC2S (11-12): 放电过流1和过流2的延时设置引脚（外接电容）。
NDDR (13): 放电N型MOSFET驱动引脚。
NCDR (15) / PCDR (16): 充电N型和P型MOSFET驱动引脚。
封装尺寸图 (TSSOP-16):
注：实际尺寸请参考数据手册，E1=4.40mm (典型值)
芯片内部框架与典型应用电路
内部功能框图:
包含电压检测、温度检测、过流保护逻辑及MOS驱动模块

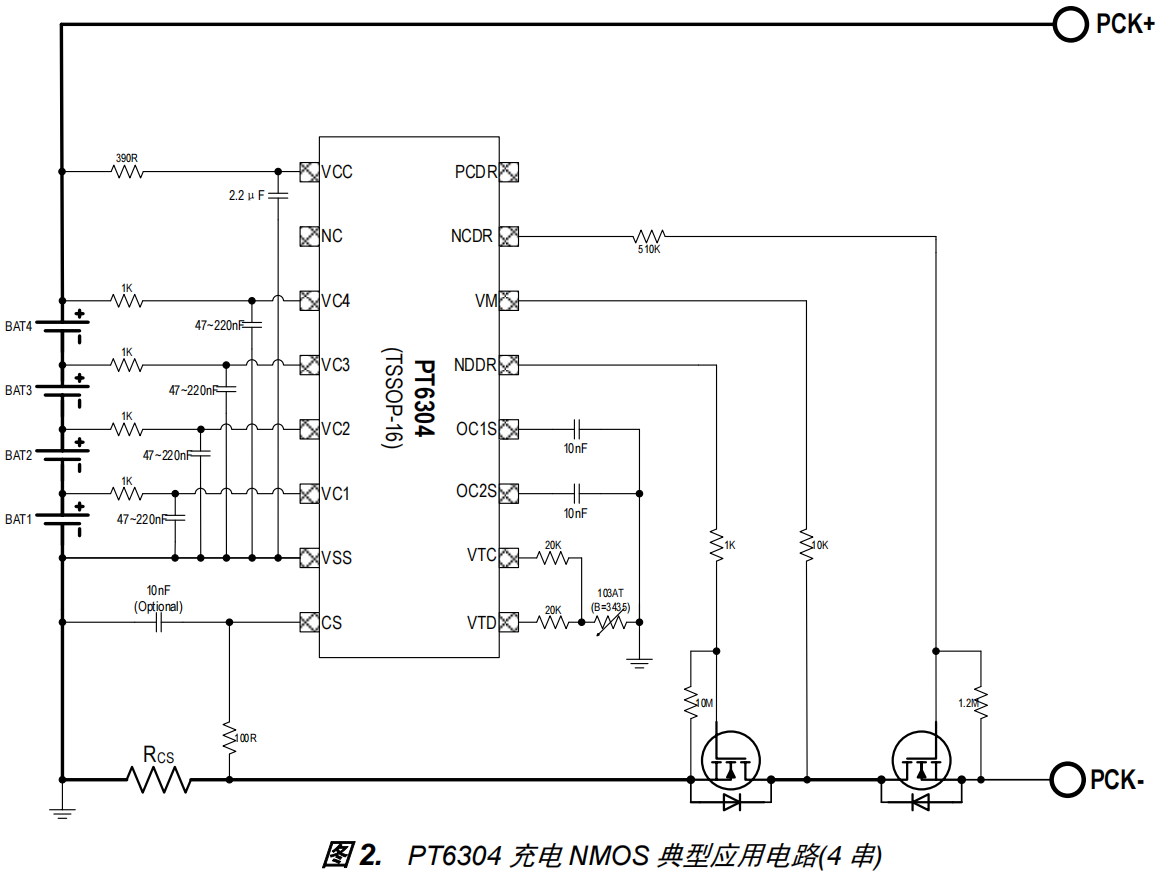

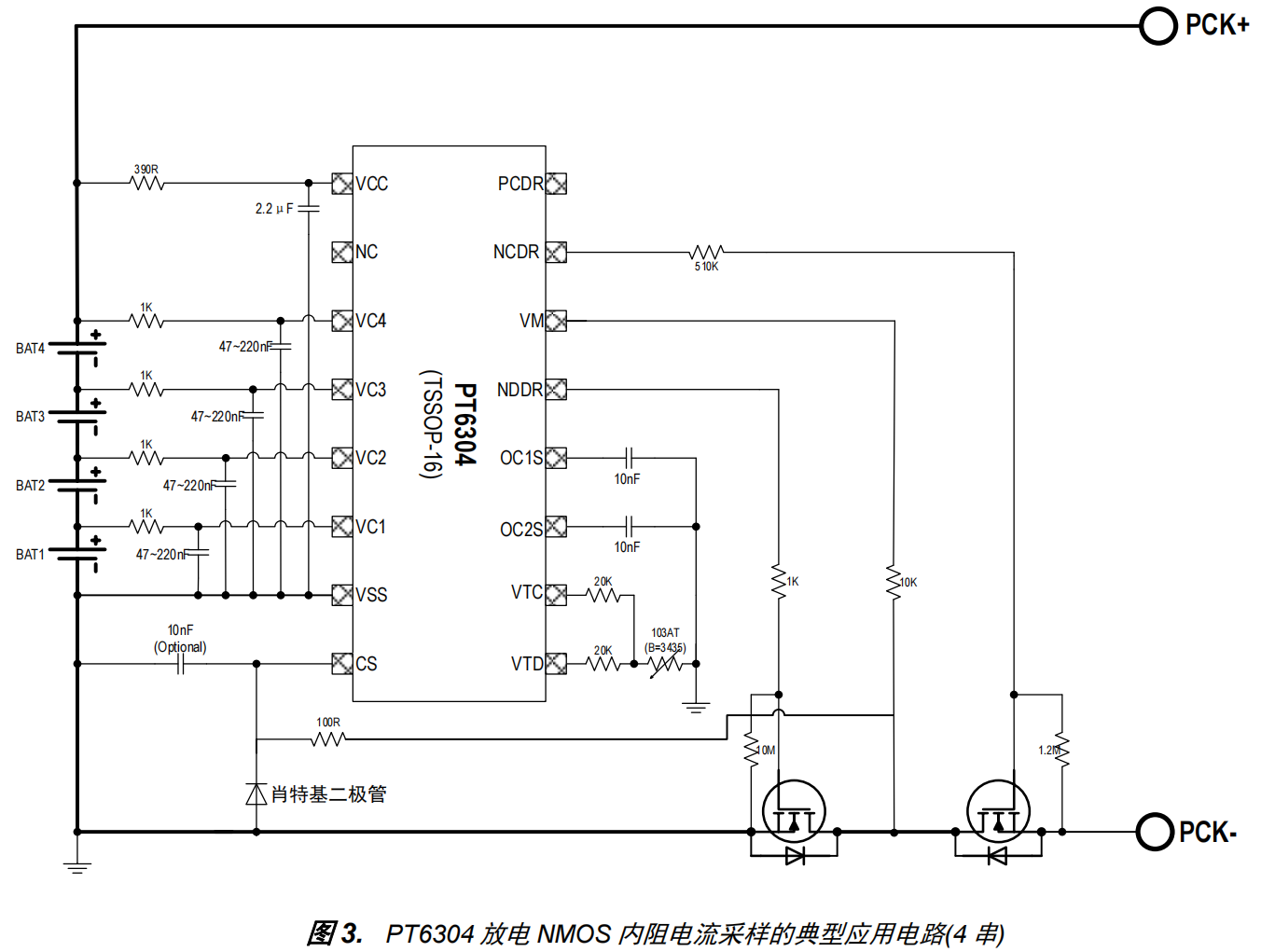

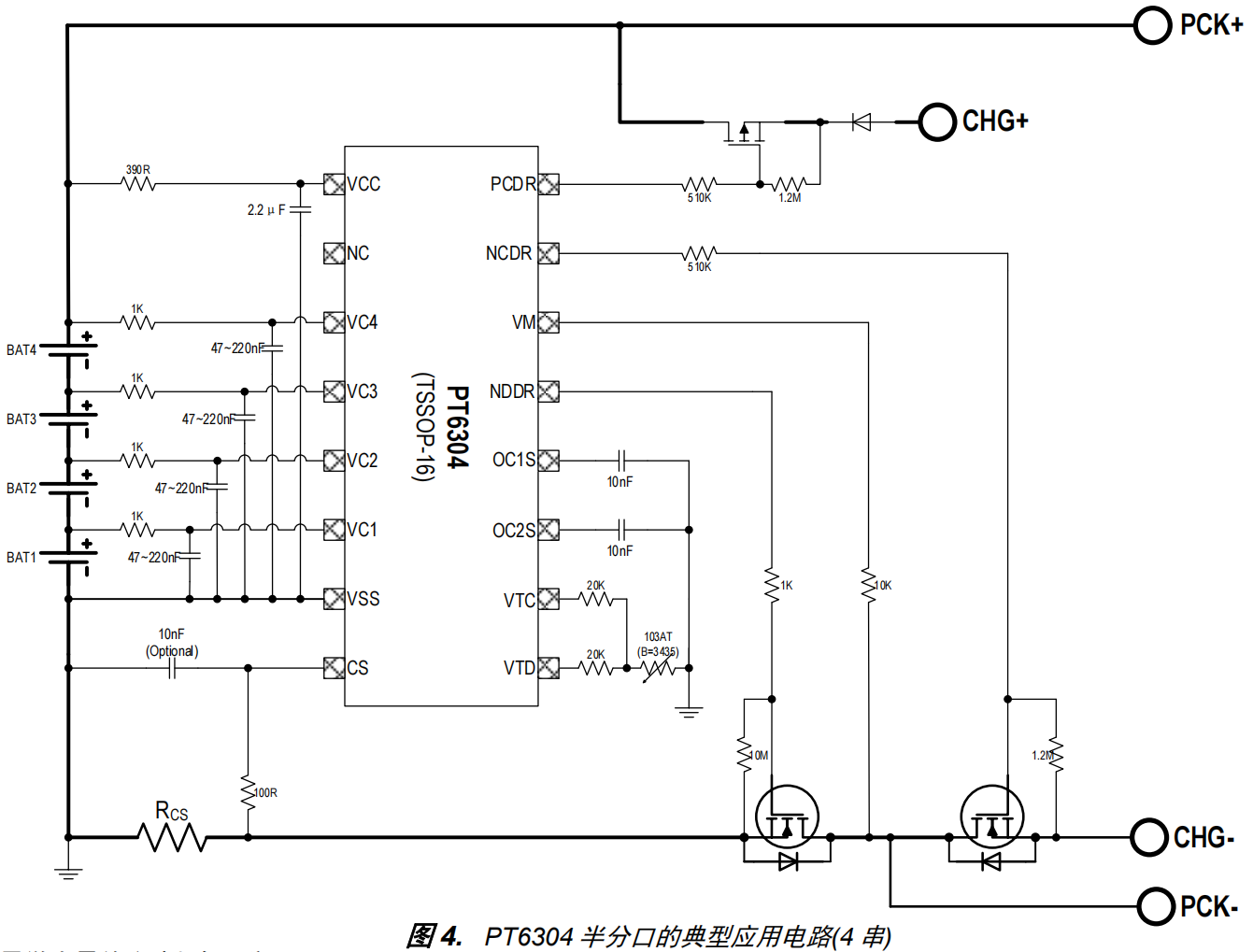

典型应用电路:
连接方式：VC1-VC4接电池组，CS接电流采样电阻，驱动外部MOS管
订货信息与替代型号对比
订货型号示例 (PT6304ETSP-XX):
PT6304ETSP-AA: VCOV=4.225V, VCUV=2.70V, VOC1=50mV
PT6304ETSP-AB: VCOV=4.250V, VCUV=2.70V, VOC1=100mV (支持MOS采样)
PT6304 可作为以下产品的升级或替代方案：
| 对比项 | 竞品芯片 | PT6304 优势 |
| 驱动能力 | 部分竞品仅支持N-MOS | 支持P型和N型充电MOSFET，设计更灵活 |
| 温度保护 | 固定阈值或单一设置 | 充/放电过温及低温阈值独立外部电阻设置，精度更高 |
| 封装 | SOP-16 或更大封装 | TSSOP-16 (4.4x6.4mm)，节省PCB面积 |
典型应用场景
电动工具： 电钻、电锯等需要高倍率放电保护的设备。
储能电源： 便携式储能电池包、后备电源系统。
轻型电动车： 电动滑板车、平衡车电池组。
工业设备： 需要长寿命和高安全标准的工业手持终端。
