RELMON品牌-瑞盟科技2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N订购信息

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N产品应用描述：

MS5046T/MS5047T/MS5048T/MS5048N 是适合高精度、低成本测量应用的 16bit 模数转换器。MS5047/MS5048可Pin to Pin兼容ADS1147/ADS1148。其内部集成低噪声可编程增益放大器、高精度 Δ-Σ 模数转换器和内部振荡器。MS5047T、MS5048T、MS5048N 内部还集成低温漂基准和两路匹配的可编程电流源。MS5048T/MS5048N支持四路差分输入，MS5047T 支持两路差分输入，MS5046T 支持单路差分输入。此外，MS504XT 系列芯片还集成传感器检测 Burnout 电流源和偏置电压产生器。

MS5046T采用TSSOP16 封装，MS5047T 采用 TSSOP20封装，MS5048T 采用 TSSOP28 封装，MS5048N 采用QFN32 封装。

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N产品应用:

●   应力检测

●   温度检测

●   流量计

●   工业过程控制和仪器仪表

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N产品特性：

●   可编程转换速率：最高 2kSPS

●   集成输入多路选择器

●   可编程增益：1 到 128

●   集成双路匹配可编程电流源

●   集成低温漂 2.048V 电压基准

●   集成内部温度传感器

●   集成电源检测电路和 VREF 检测电路

●   集成自校准和系统校准

●   兼容 SPI 接口

●   集成 50Hz/60Hz 限波滤波@20SPS

●   模拟电源电压：

单电源：2.7V 到 5.25V

双电源：±2.5V

●   工作温度范围：-40°C~125°C

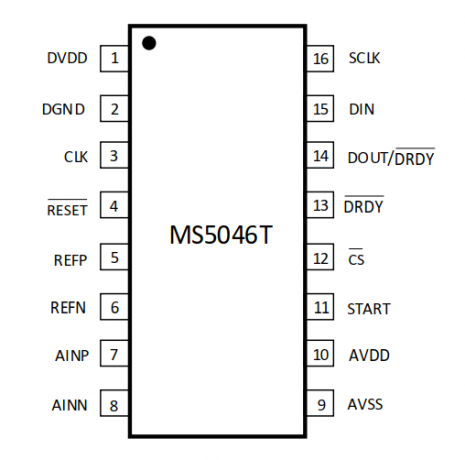

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N芯片引脚定义和封装尺寸：

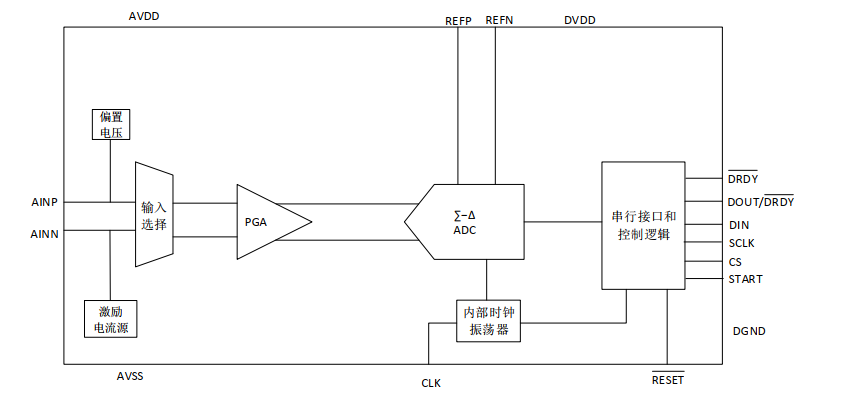

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N芯片内部框图

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC MS5046T/5047T/5048T/5048N芯片典型应用电路图（MS5048T/ MS5048N 用作热电偶测量应用的示意图）

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC功能描述

概述

MS5046T/MS5047T/MS5048T/MS5048N 是高集成度的 16bit 模数转换器，集成了低噪声、高输入阻抗可变增益放大器、输入多路选择器、低温漂基准、∑-Δ ADC、内部振荡器和 SPI 接口。

模拟输入通道

  模数转换器的输入通过片上多路选择器和 PGA 输入到内部调制器。MS5046T 有一对差分输入端口；MS5047T 可通过寄存区 MUX0，配置成两路差分输入；MS5048T/MS5048N 可通过寄存区 MUX0 配置成4 路差分输入。此外，输入端口可以配置连接到内部激励电路产生器或偏置电压产生器。通过输入多路选择器也可检测温度、AVDD、DVDD 和外部基准信号。输入端口也可配置成通用 GPIO 端口。

低噪声PGA

  MS5046T/MS5047T/MS5048T/MS5048N 内部集成一个低漂移、低噪声、高输入阻抗的可编程放大器。通过寄存器 SYS0，增益设置成 1、2、4、8、16、32、64、128。PGA 由两个斩波稳定放大器和电阻反馈组成，PGA 的输入通过一个防电磁干扰滤波器，示意图如下：

增益设置和满幅输入范围关系如下：FSR=±V_REF/GAIN

共模输入范围如下：V_AVSS+0.1V+0.5×GAIN×V_IN (max)≤V_CM≤V_AVDD-0.1V-0.5×GAIN×V_IN (max)

时钟源

   MS5046T/MS5047T/MS5048T/MS5048N 可使用外部时钟或内部时钟。在上电或复位前，把 CLK 脚接GND，可激活内部时钟。CLK 脚在任何时候接外部时钟源，都会关闭内部时钟，此时器件会一直工作在外部时钟模式，此种情况下，只有重新上电或复位，器件才会更改时钟工作模式。

调制器

  芯片内部集成了 3 阶调制器，输出 PCM 码流到数字滤波器，调制器的时钟速率设置如下：

数字滤波器

芯片内部集成一个可编程的 FIR 数字滤波器，下表显示在 4.096MHz 外部时钟下的滤波特性。

内部参考电压

 芯片内部集成了一个 2.048V 低温漂电压基准，电压基准输出 VREFOUT 和 VREFCOM 端需接2.2μF47μF 电容，较大电容噪声滤波效果较好，但是基准启动时间也较大。出于稳定性考虑，VREFCOM 需要有小于 10Ω 的 AC 通路到 AVSS。下图列出基准启动时间和外围电容关系。

激励电流输出

   对于RTD 应用，MS5047T、MS5048T、MS5048N 内部集成了两路匹配的激励电流源(IDACs)。对于三线 RTD 应用，匹配电流源可以消除线电阻误差影响，输出电流源可以配置为 50μA、100μA、250μA、500μA、750μA、1000μA、1500μA。

传感器检测

 通过内部寄存器可以配置 Burnout 电流（0.5μA、2μA、10μA）来检测外接传感器的失效，当传感器处于断路状态，内部 Burnout 电流源把正输入端拉到 AVDD，负输入端拉到 AVSS，导致满幅转换输出，这样会指示传感器过载或没有参考电压，而接近 0V 的转换输出指示可能是传感器短路。

偏置电压产生器

  对于无偏置的热电偶应用，芯片内部集成了偏置电压产生器，电压为模拟电源电压的中间电平。对于不同电容的传感器，偏置电压建立时间不同，如下表所示。当偏置电压应用于多个通道时，可导致应用的通道内部短路，所以必须限制流过器件的电流。

数字通用

      IO通过寄存器可以控制模拟输入复用端口的属性，可配置成模拟输入或 GPIO，寄存器 IOCFG 控制是否作为数字 IO，寄存器 IODIR 控制数字端口的输入输出特性，IODAT 控制数字输入输出的具体数据类型。

电源电压检测

  芯片内部集成检测数字和模拟电源电压，检测结果是 1/4 的电源电压。

外部参考电压检测

  芯片内部集成外部参考电压检测功能，检测结果是 1/4 的实际外部参考电压。检测外部参考电压时，必须使能内部集成基准电压。环境温度检测芯片内部集成环境温度检测功能，当打开温度检测功能时，两个二极管的阳极连到模拟输入，在室温下，二极管输入差压为 110mV，温漂为 375μV/°C。

RELMON瑞盟品牌-2kSPS、16bit Σ-Δ ADC 解决方案推荐：

型号	MS5046T	MS5047T	MS5048T	MS5048N
架构	Σ-Δ ADC	Σ-Δ ADC	Σ-Δ ADC	Σ-Δ ADC
分辨率	16bit ADC	16bit ADC	16bit ADC	16bit ADC
采样率	2kSPS((max)	2kSPS((max)	2kSPS((max)	2kSPS((max)
输入结构	单通道差分输入	两通道差分输入	四通道差分输入	四通道差分输入
接口	兼容SPI接口	兼容SPI接口	兼容SPI接口	兼容SPI接口
工作电压范围	2.7V~5.25V±2.5V	2.7V~5.25V±2.5V	2.7V~5.25V±2.5V	2.7V~5.25V±2.5V
工作电流	0.23mA	0.23mA	0.23mA	0.23mA
描述	低噪声、低功耗、16bit、2kSPS Σ-Δ ADC	低噪声、低功耗、16bit、2kSPS Σ-Δ ADC	低噪声、低功耗、16bit、2kSPS Σ-Δ ADC	低噪声、低功耗、16bit、2kSPS Σ-Δ ADC
封装尺寸
