霍尔传感器系列 > JYM27122 三线宽电压30Gs双极锁存霍尔开关传感器芯片
产品核心参数摘要：JYM27122三线宽电压双极锁存霍尔开关，0.18μm BCDMOS晶圆工艺，2.8V~24V全工业宽压供电，典型静态电流1.8mA，低对称锁存磁阈值BOP=30Gs、BRP=-30Gs；内置±8kV HBM人体静电防护、过温关断、电源反接、输出限流三重硬件保护，集成磁阈值温度补偿电路；提供TO-92S直插、SOT23-3L贴片两种RoHS (EU)2015/863合规封装；适配小型三相BLDC无刷电机换向、微型流量计量、低速转速检测、弱磁往复限位、锂电便携电动工具位置反馈；广晟微为九祐微一级原厂代理，常备原装现货，免费提供工程测试样品、完整原厂规格书与两套标准参考应用电路。
JYM27122 三线宽电压30Gs双极锁存霍尔开关传感器芯片
产品描述
JYM27122系列为高灵敏低阈值双极锁存型霍尔开关传感芯片，基于成熟0.18μm BCDMOS工艺流片制造。单片集成完整信号链路电路：电源稳压模块、欠压锁定UVLO、差分信号放大器、失调补偿、磁阈值温度补偿、电压比较器、推挽输出驱动、输出限流保护。机械应力对芯片磁开关参数漂移极小，具备优异EMI抗干扰性能，高低温长期工况运行稳定可靠，30Gs低磁阈值适配小尺寸薄磁钢电机方案。
支持2.8V~24V全工业宽压直流供电，芯片工作结温覆盖-40℃~150℃，完美适配小型工业无刷电机、锂电便携电动工具、微型流体流量检测设备高温严苛环境；标配TO-92S直插、SOT23-3L贴片标准化封装，全部满足RoHS (EU)2015/863出口合规要求，适配海内外小型电机、工控整机批量生产。
产品核心优势：0.18μm BCDMOS成熟晶圆制造工艺｜2.8V~24V超宽工业/车载供电电压｜低静态工作电流1.8mA低功耗｜低对称锁存磁阈值BOP=30Gs / BRP=-30Gs，适配小型BLDC电机薄磁钢方案｜±8kV HBM人体模型静电防护｜-40℃~150℃宽结温耐高温工业级规格｜集成过温关断、电源反极性保护、输出限流三重硬件防护｜磁场切换阈值随供电电压漂移极小｜片内磁开关点温度补偿电路｜TO-92S直插 / SOT23-3L贴片双封装可选｜符合RoHS (EU)2015/863环保指令｜低磁敏锁存霍尔，适配微型BLDC无刷电机、便携电动工具、弱磁流量检测、往复位置限位整机
JYM27122 关键电气参数（Ta=25℃常温环境）
| 参数名称 | 符号 | 规格指标 | 单位 |
|---|
| 晶圆制造工艺 | – | 0.18μm BCDMOS | – |
| 工作供电电压 | VDD | 2.8 ~ 24 | V |
| 典型静态工作电流 | ICC | 1.8 | mA |
| 磁场工作触发点 | BOP | 30 | Gs |
| 磁场释放复位点 | BRP | -30 | Gs |
| HBM ESD静电防护等级 | VESD | ±8 | kV |
| 工作结温范围 | Tj | -40 ~ 150 | ℃ |
| 内置硬件保护功能 | – | 过温保护、电源正负极反向保护、输出限流保护 | – |

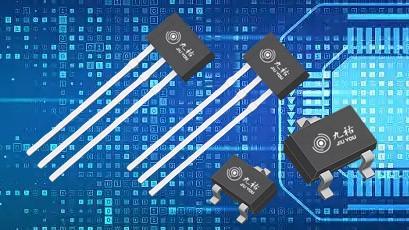

| 可选封装规格 | – | TO-92S、SOT23-3L | – |
| 环保合规标准 | – | RoHS (EU) 2015/863 | – |
温馨提示：芯片输入供电电压严禁超过24V额定最大值，过压会造成芯片永久性不可逆损坏；长期持续高温工况、小型大功率BLDC电机设备，推荐选用SOT23-3L贴片封装提升PCB散热性能。本芯片为低阈值双极锁存结构，正负磁场分别触发与复位，30Gs低磁阈值专为薄磁钢微型三相无刷电机换向设计，适配轻量化小型电机方案。
芯片封装丝印示例
SOT23-3L 丝印代码：SO；TO-92S 丝印代码：UA
JYM27122 芯片内部功能结构框图
内部电路模块：电源稳压单元、欠压锁定电路、霍尔感应元件、失调补偿电路、磁阈值温度补偿电路、信号放大器、电压比较器、输出驱动级、输出限流保护、过温关断保护、电源反向电压防护电路。
两套标准典型应用电路
应用电路一：基础标准接线方案
负载电阻RL推荐取值1kΩ~10kΩ，电源去耦滤波电容CP=10nF，输出滤波电容CL=4.7nF；电容尽量紧贴芯片引脚布置，抑制开关高频杂讯，保证低阈值锁存磁场切换稳定无抖动。
应用电路二：强杂讯电源抗干扰专用方案
适用于小型BLDC电机驱动干扰、电源纹波偏大的工控整机；电源输入端串联限流电阻R1=100Ω，电源引脚对地并联CP=10nF，输出引脚对地并联CL=4.7nF，全部电容紧贴芯片引脚布局，大幅提升整机EMI抗干扰能力，避免电机运行时弱磁场误翻转。推荐参数：R1=100Ω，CP＝10nF，CL＝4.7nF。
安装使用注意事项：焊接作业必须佩戴静电手环，落实ESD静电防护；芯片感应面正对电机磁钢磁极，双极锁存芯片依靠N/S极分别实现置位与复位；长期持续高温工况，PCB增加大面积铺铜辅助散热。
订货型号、封装与标准卷带包装规格
| 封装类型 | 工作温度区间 | 完整订购料号 | 标准包装规格 | 封装丝印代码 |
|---|
| TO-92S 直插封装 | -40℃ ~ 150℃ | JYM27122UA | Tape and Reel，1000PCS/卷 | UA |
| SOT23-3L 贴片封装 | -40℃ ~ 150℃ | JYM27122SO | Tape and Reel，3000PCS/卷 | SO |
典型应用领域
● 工业无触点固态磁性限位开关
● 微型三相无刷直流BLDC电机换向位置检测（轻量化电机主力应用）
● 锂电便携电动工具、小型园林设备电机换向反馈
● 水流、气流微型流量计量磁性传感器
● 微型转速计、低速旋转速度采集装置
● 往复机构接近感应、有无位置检测开关
● 微小线性位移、低磁力旋转角度位置闭环检测
● 车载小型风机、水泵无刷电机换向传感
FAQ 常见技术与采购问答
Q1：JYM27122最高耐压24V，可以直接接入24V工业直流电源使用吗？
A1：可以，芯片额定最大供电24V，空载工况稳定运行。小型BLDC电机设备运行会产生电压尖峰，建议配套RC滤波电路，防止高压脉冲击穿芯片、低阈值锁存状态误翻转。
Q2：结温150℃参数，能否长期在微型电机高温腔体内部持续工作？
A2：150℃仅为短时峰值耐受温度；长期连续工作结温超过140℃场景，优先选用SOT23贴片封装，并加大PCB铺铜散热面积。
Q3：30Gs低阈值锁存霍尔(JYM27122)与50Gs锁存(JYM27123)、单极霍尔选型区别？
A3：JYM27122为30Gs低对称锁存，适配超薄磁钢小型BLDC电机；JYM27123为50Gs标准锁存，适配常规厚度磁钢大功率电机；单极霍尔仅单极磁场触发，多用于单向接近检测。轻量化、弱磁电机优先选用JYM27122。
Q4：电源正负极接反会不会直接烧毁芯片？
A4：芯片内置电源反接保护，短时反接不会损坏；不建议长期反向通电，会造成芯片电气参数漂移，磁场锁存阈值偏移，电机运行出现丢步、换向错乱。
Q5：样品申请、原厂规格书、标准原理图如何获取？
A5：联系商务热线18018703531，备注型号JYM27122，可免费申领原厂工程测试样品、完整规格书、两套标准应用原理图。
