1~2节干电池供 超低待机功耗同步升压DC-DC恒压转换芯片 OC6813(OC6813T33,OC6813T36,OC6813L33,OC6813L36)
低待机功耗同步升压 DC-DC(OC6813)概述
OC6813 (OC6813T33,OC6813T36,OC6813L33,OC6813L36)是一款具有低待机功耗、高效率的同步升压 DC-DC,待机电流仅15uA。OC6813 采用固定导通时间的 PFM 控制方式,在轻载时自动降低开关频率保持高的转换效率。OC6813 外围仅需 3 个元件,即可实现将低输入的电池电压转换到所需要的工作电压。OC6813 采用专利的控制技术,具有低待机功耗和轻载高效的特点。OC6813能够在保持输出电压升压稳压条件下实现输入电流仅15uA,尤其适合对待机时间要求高的应用。
OC6813 采用 SOT23-3 和 SOT23-5 封装。
低待机功耗同步升压恒压转换芯片(OC6813)特点
◆低静态功耗:6uA
◆高效率:可高达 93%
◆最大工作频率:370KHz
◆输出电压:2.2V~5.0V(步进 0.1V)
◆启动电压:0.9V
◆低纹波、低噪声
◆SOT23-3、SOT23-5 封装
DC-DC低待机功耗同步升压恒压转换芯片(OC6813)应用领域
◆OC6813低待机功耗同步升压转换芯片应用于1~2 节干电池供电的电子设备
◆OC6813低待机功耗同步升压转换芯片电子词典、数码相机、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备
DC-DC低待机功耗同步升压恒压转换芯片(OC6813)典型应用电路图

OC6813封装及管脚分配

低待机功耗同步升压 DC-DC芯片OC6813管脚描述
管脚
| 管脚名 | 描述
|
SOT23-3 | |
1 | 4
|
| |
2 | 5
|
| |
3 | 2
|
| |
| 1 | | |
- | 3
|
| |
低待机功耗同步升压 DC-DC芯片OC6813内部电路方框图

低待机功耗同步升压 DC-DC芯片OC6813极限参数

注 :极限参数是指超过上表中规定的工作范围可能会导致器件损坏。而工作在以上极限条件下可能会影响器 件的可靠性。

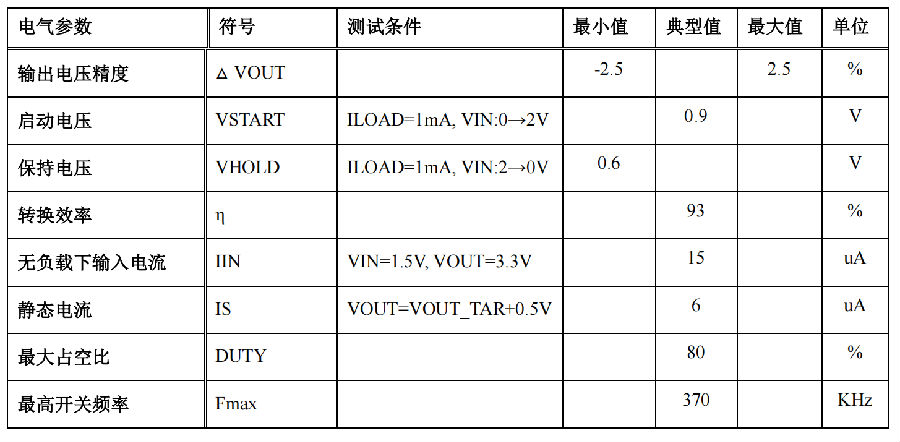

低待机功耗同步升压 DC-DC芯片OC6813电气参数
除非特别说明,VOUT =3.3V,TA =25oC
