內置60V功率MOS（MOS管導通內阻70mΩ），2.5A驅動能力的開關降壓型LED車燈恒流驅動器OC5022B
內置MOS驅動30W車燈驅動芯片OC5022B概述

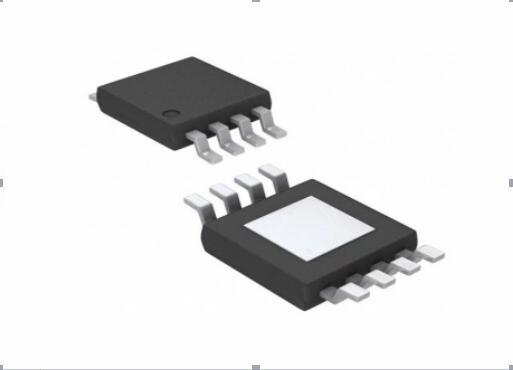

OC5022B 是壹款內置60V 功率MOS 高效率、高精度的開關降壓型大功率 LED 恒流驅動芯片。OC5022B 采用固定關斷時間的峰值 電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改 變。OC5022B通過調節外置的電流采樣 電阻，能控制高亮度 LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在DIM端加PWM信號，可以進行LED燈調光。DIM端同時支持線性調光。 OC5022B 內部還集成了 VDD 穩壓管以及過溫保護電路等，減少外圍元件並提 高系統可靠性。OC5022B 采用 ESOP8 封裝。散熱片 內置接 SW 腳。
內置MOS驅動30W車燈驅動芯片OC5022B特點
◆內置60V MOS，（MOS管導通內阻70mΩ）
◆寬輸入電壓範圍：3.1V~60V
◆高效率：可高達 93%
◆支持 PWM 調光和線性調光
◆最大工作頻率：1MHz
◆CS 電壓：250mV
◆芯片供電欠壓保護：2.6V
◆關斷時間可調
◆智能過溫保護
◆內置 VDD 穩壓管
內置MOS驅動30W車燈驅動芯片OC5022B應用領域
◆自行車燈、電動車燈、摩托車燈
◆強光手電
◆LED射燈
◆大功率LED照明
◆LED背光
內置MOS驅動30W車燈驅動芯片OC5022B典型應用電路圖
內置MOS驅動30W車燈驅動芯片OC5022B封裝及管腳分配
內置MOS驅動30W車燈驅動芯片OC5022B管腳描述
管腳號
| 管腳名
| 描述
|
| 1 | GND
| 接地
|
| 2 | NC
| 懸空不接
|
| 3 | DIM
| 調光腳，支持 PWM 調光及線性調光。DIM 接地則關 斷輸出；DIM 電壓高過3.1V 則電流100%輸出。
|
| 4 | SW
| 開關腳，接內置 MOS 管漏極。
|
| 5、6 | CS
| 電感峰值電流檢測腳
|
7
| TOFF
| 關斷時間設置
|
| 8 | VDD
| 芯片電源
|
內置MOS驅動30W車燈驅動芯片OC5022B工作原理
OC5022B采用峰值電流檢測和固定關斷時間的控制方式。電路工作在開關管導通和關斷兩種狀態。參見典型應用電路圖，當MOS開關管處於導通狀態時，輸入電壓VIN通過LED 燈、電感L1、MOS開關管、電流檢測電阻RCS對電感充電，流過電感的電流隨充電時間逐漸增 大，當電流檢測電阻RCS上的電壓降達到電流檢測閾值電壓VCS_TH時，控制電路關斷MOS開關 管。當MOS開關管處於關斷狀態時，電感通過由LED燈、續流二極管以及電感自身組成的環 路對電感儲能放電。MOS開關管在關斷壹個固定的時間TOFF後，重新回到導通狀態，並重復 以上導通與關斷過程。
內置MOS驅動30W車燈驅動芯片OC5022B的TOFF設置
固定關斷時間可由連接到TOFF引腳端的電容COFF 設定：
TOFF =0.51∗150KΩ∗(COFF +8pF) +TD
其中TD=61ns。
如果不外接COFF，內部將關斷時間設定為650ns。
內置MOS驅動30W車燈驅動芯片OC5022B的輸出電流設置
LED輸出電流由電流采樣RCS以及TOFF等參數設定：
其中VLED是LED的正向導通壓降，L1 是電感值。
內置MOS驅動30W車燈驅動芯片OC5022B的外圍器件電感取值
為保證系統的輸出恒流特性，電感電流應工作在連續模式，要求的最小電感取值為： L1 >4VLED ∗TOFF ∗RCS
內置MOS驅動30W車燈驅動芯片OC5022B的系統工作頻率
系統工作頻率FS由下式確定：
內置MOS驅動30W車燈驅動芯片OC5022B的DIM調光腳
OC5022B可通過DIM腳進行調光。DIM腳支持PWM調光及線性調光。當DIM腳接地，芯 片關斷LED輸出；當DIM腳電壓高過 3.1V，LED輸出100%電流。DIM腳線性調光範圍在1.1-3.1V。當不需要調光功能時，DIM腳應接高電平，DIM腳不允許懸空。在采用線性調光時， DIM腳對地應接壹個小電容（例如10nF以上電容）。
內置MOS驅動30W車燈驅動芯片OC5022B的芯片PCB布局考慮
電流檢測電阻RCS到芯片CS引腳以及GND引腳的連線需盡量粗而短，以減小連線寄生電 阻對輸出電流精度的影響。
內置MOS驅動30W車燈驅動芯片OC5022B過溫保護
當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過140 度以 上時，過溫調節開始起作用：隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系 統可靠性。
