产品核心参数摘要： MS1549 是瑞盟科技推出的 10 位开关电容器逐次逼近型模数转换器（ADC），2.7~5.5V 宽压供电，总不可调误差最大 ±1 LSB（4.8mV），内置自动采样保持，支持三线串行接口（/CS、I/O CLOCK、DATA OUT），引脚兼容 TLC549 和 TLV1549，SOP8 封装，适用于传感器、仪表等模数转换场景。广晟微一级代理现货，原厂技术支持。
MS1549 10位串口控制模数转换器（ADC）｜兼容TLC549/TLV1549
MS1549 是瑞盟科技推出的 10 位开关电容器、逐次逼近型模数转换器（ADC）。该芯片具备 2 个数字输入端、1 个三态输出口（片选 /CS、I/O CLOCK 和 DATA OUT），可实现三总线接口到主控器的串行数据传输。内部集成自动采样保持电路，可按比例量程校准转换范围，并具有较强的抗噪声干扰能力。开关电容设计使得满刻度时的总误差最大仅为 ±1 LSB（4.8mV），广泛应用于传感器信号采集、工业控制、仪器仪表等模拟量数字化领域。
核心亮点： 10位分辨率｜2.7~5.5V宽压供电｜总不可调误差 ±1 LSB（最大）｜内部自动采样保持｜三线串行接口｜引脚兼容TLC549/TLV1549｜SOP8封装｜片内系统时钟｜CMOS工艺
※ 注：差分参考电压范围为 2.5V ~ VCC+0.2V，模拟输入电压范围为 0 ~ VCC，转换时间典型值 21μs。
产品描述： MS1549 提供 SOP8 封装，是瑞盟科技推出的高性价比 10 位逐次逼近型 ADC。片内集成采样保持电路和系统时钟，无需外部时钟源。通过三线串行接口（/CS、I/O CLOCK、DATA OUT）与主控器通信，可灵活配置 6 种串行时序模式（快速/慢速，10~16 个时钟周期）。该芯片可直接 PIN TO PIN 替代 TLC549 和 TLV1549，适用于传感器信号调理、便携式仪表、电池管理、温度检测等模数转换应用。
MS1549 订购信息表 / 封装与包装规格
| 产品型号 | 打印名称 | 封装方式 | 包装类型 |
|---|
| MS1549 | MS1549 | SOP8 | 2500只/卷 |
产品核心优势
● 10 位分辨率，满足大部分中等精度模数转换需求
● 宽电源电压范围 2.7V~5.5V，兼容 3.3V 和 5V 系统
● 总不可调误差（Total Unadjusted Error）最大 ±1 LSB，保证高精度
● 内置自动采样保持功能，简化外围设计
● 三线串行接口，节省 MCU I/O 资源
● 片内系统时钟，无需外部晶振或时钟源
● 引脚兼容 TLC549 和 TLV1549，可直接替换升级
● CMOS 工艺，低功耗，工作电流典型值仅 0.8mA
关键电气参数
| 参数项 | 典型值 / 范围 | 单位 |
|---|
| 电源电压 (VCC) | 2.7 ~ 5.5 | V |
| 差分参考电压 (Vref+ − Vref-) | 2.5 ~ VCC+0.2 | V |
| 模拟输入电压范围 | 0 ~ VCC | V |
| I/O CLOCK 频率 | ≤ 2.1 | MHz |
| 转换时间 (tconv) | 21 | μs |
| 总不可调误差 | ±1 (最大) | LSB |
| 线性误差 (EL) | ±1 (最大) | LSB |
| 零刻度误差 (EZS) | ±1 (最大) | LSB |
| 满刻度误差 (EFS) | ±2 (最大) | LSB |
| 工作电流 (ICC) | 0.8 (典型) / 2.5 (最大) | mA |
| 工作温度范围 | 0 ~ 70 | ℃ |
| 存储温度范围 | -65 ~ 150 | ℃ |

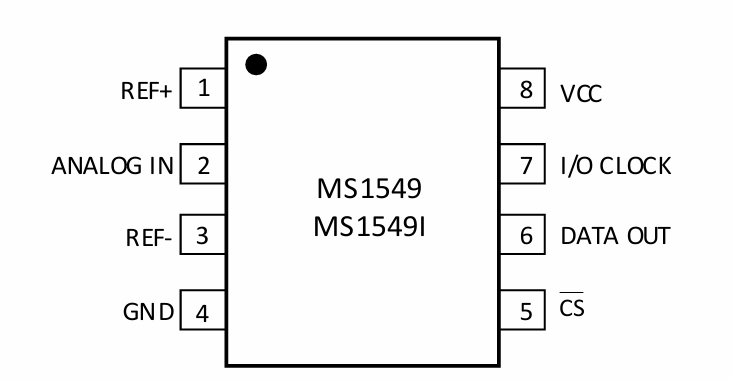

引脚定义 (SOP8)
| PIN脚位 | 引脚名称 | 功能描述 |
|---|
| 1 | REF+ | 正参考电压输入端（通常接 VCC） |
| 2 | ANALOG IN | 模拟信号输入（源阻抗 < 1kΩ，灌电流 > 10mA） |
| 3 | REF- | 负参考电压输入端（通常接地） |
| 4 | GND | 地 |
| 5 | /CS | 片选（低电平有效，下降沿复位并使能接口） |
| 6 | DATA OUT | 三态串行数据输出（MSB→LSB，第10个时钟后拉低） |
| 7 | I/O CLOCK | 串行时钟输入（控制采样、移位和转换） |
| 8 | VCC | 正电源电压（2.7V ~ 5.5V） |

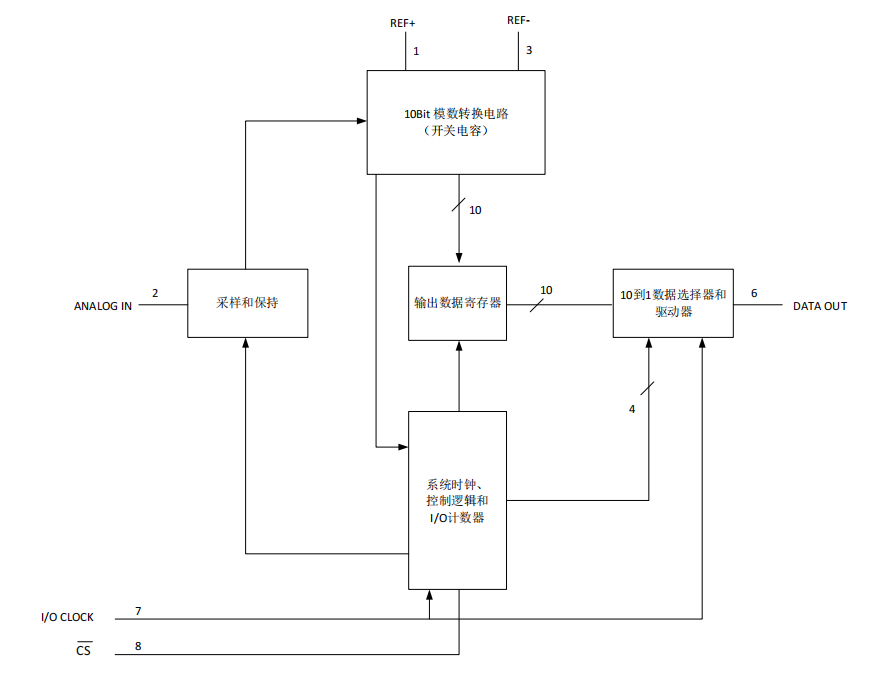

内部电路框架图

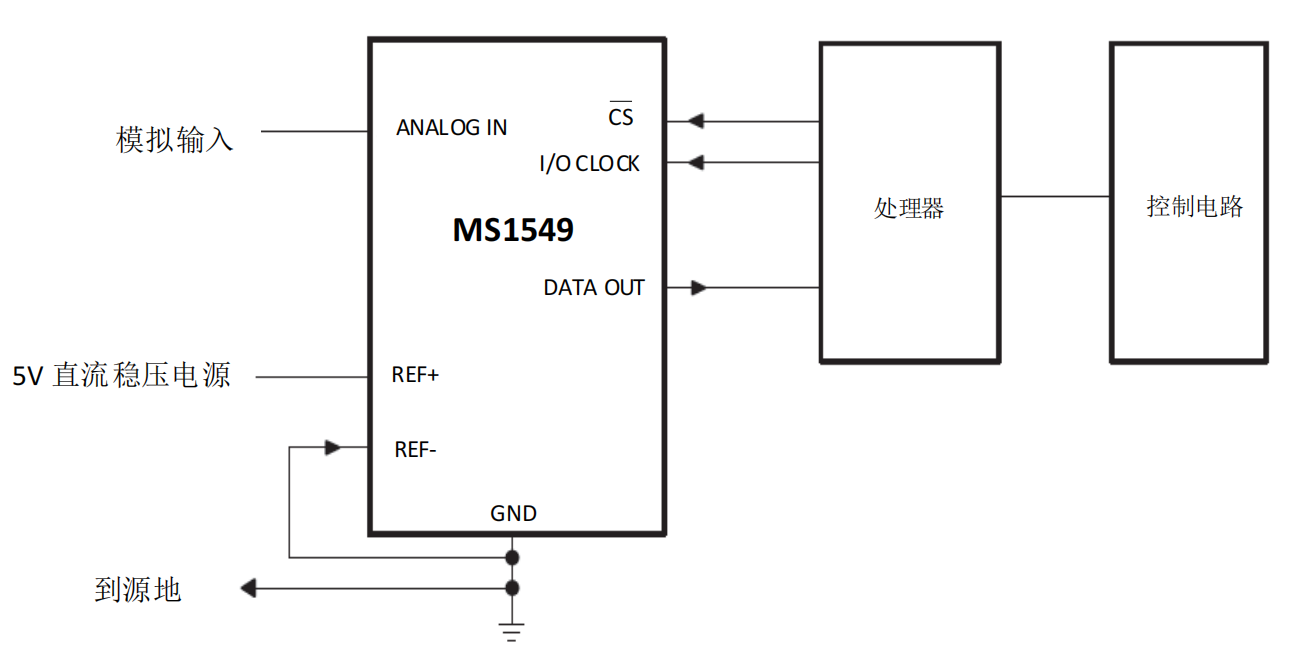

典型应用电路
MS1549是一个10位开关电容器、逐次逼近型的模数转换器，与TLC1549、TLV1549 PIN to PIN兼容。此芯片有2个数字输入端、1个三态输出口（包括片选端口(C(——)S(——))、1个I/O CLOCK端口和1个数字输出端(DATAOUT)），可以实现三总线接口到总控制器的串行口的数据传输。MS1549内部具有自动采样保持、可按比例量程校准转换范围、抗噪声干扰功能，而且开关电容设计使得满刻度时的总误差最大仅为±1 LSB(4.8mV)，因此可广泛应用于模拟量和数字量的转换电路。
以上电路展示了 MS1549 在传感器信号采集中的典型接法：模拟信号从 ANALOG IN 输入，REF+ 和 REF- 设定量程，通过三线串行接口与 MCU 通信。该架构外围极简，无需外部时钟或采样保持电容，可显著简化 PCB 布局。
品牌代理与服务
广晟微半导体（深圳）有限公司是瑞盟科技授权一级代理商，专注于高精度模拟芯片与信号链解决方案，主营 MS1549、MS1552、MS1560 等瑞盟全系列模数/数模转换器、运算放大器、比较器、接口芯片等。我们为工业控制、医疗电子、汽车电子、智能家居等领域提供高可靠性信号链产品与技术服务。公司在深圳、上海、北京设有仓储，可快速发货至全国及海外。
常见问题 (FAQ)
MS1549 能否直接替代 TLC549 或 TLV1549？
可以。MS1549 与 TLC549 及 TLV1549 引脚完全兼容（PIN to PIN），电气参数相近，可直接替换，无需修改 PCB 或软件。
MS1549 的转换速率是多少？
转换时间典型值为 21μs，加上 10 个 I/O 时钟周期（假设时钟频率 2.1MHz，约 4.76μs），总周期约 26μs，可实现约 38kSPS 的采样率（10 个时钟周期模式下）。
MS1549 支持哪些串行时序模式？
MS1549 支持 6 种基本串行模式：快速模式（10~16 个时钟周期）和慢速模式（11~16 个时钟周期），配合 /CS 电平状态可灵活适应不同主控器。详细时序请参考数据手册。
如何申请样品或获取批量报价？
请联系广晟微半导体销售热线 18018703531（何隆）或发送邮件至 sales@gs-micro.com，我们将为您提供样品、技术支持及批量报价。
