霍尔传感器系列 > JYM27111 三线电压型极致超高灵敏度单极霍尔开关传感器芯片
产品核心参数摘要：JYM27111三线极致超高灵敏单极霍尔开关，0.18μm BCDMOS工艺，2.8V~24V宽电压输入，典型工作电流1.8mA，行业极低磁触发阈值BOP=25Gs/BRP=15Gs，±8kV人体HBM ESD防护，工作结温-40℃~150℃；集成过温、电源反接、输出限流三重硬件保护，内置磁点温度补偿电路；提供TO-92S直插、SOT23-3L贴片封装，合规RoHS (EU)2015/863；适配微型磁铁、超弱磁场近距离感应、微型流量检测、小型BLDC电机、便携电动工具、微型设备位置检测，广晟微原厂一级代理现货供应，免费提供测试样品、完整原厂规格书与两套标准应用电路。
JYM27111 三线电压型极致超高灵敏度单极霍尔开关传感器芯片
产品描述
JYM27111系列是采用成熟0.18μm BCDMOS工艺研发的高可靠极致超高灵敏度单极霍尔开关传感器芯片。芯片内部完整集成电源稳压、欠压锁定UVLO、信号放大、失调补偿、磁阈值温度补偿、电压比较器、输出驱动、输出限流全套硬件电路；机械应力对芯片磁性触发参数漂移极小，具备优异EMI电磁干扰抑制能力，长期高低温工况工作稳定可靠。
支持2.8V~24V全工业宽直流供电，芯片工作结温覆盖-40℃~150℃，完美适配微型工业设备、锂电便携电动工具、小型车载配件高温严苛工况；标配TO-92S直插、SOT23-3L贴片两种标准化封装，全部满足RoHS (EU) 2015/863环保管控标准，适配海内外整机出口。
产品核心优势：0.18μm BCDMOS成熟晶圆制造工艺｜2.8V~24V超宽工业/车载高压输入｜静态工作电流仅1.8mA低功耗｜行业超低触发BOP=25Gs极致超高灵敏，适配微型磁铁超弱磁场检测｜±8kV HBM人体静电防护｜-40℃~150℃宽结温耐高温设计｜集成过温关断、电源反接、输出限流三重硬件保护｜磁场开关阈值随供电电压漂移极小｜内置磁开关点温度补偿电路｜TO-92S直插 / SOT23-3L贴片双封装可选｜符合RoHS (EU)2015/863环保标准｜工业级耐温，主打微型设备、小型BLDC、便携工具、微小磁吸近距离感应整机
JYM27111 关键电气参数（Ta=25℃常温）
| 参数名称 | 符号 | 指标规格 | 单位 |
|---|
| 晶圆制造工艺 | – | 0.18μm BCDMOS | – |
| 工作供电电压 | VDD | 2.8 ~ 24 | V |
| 典型静态工作电流 | ICC | 1.8 | mA |
| 磁场工作触发点 | BOP | 25 | Gs |
| 磁场释放复位点 | BRP | 15 | Gs |
| ESD静电防护等级 | VESD | ±8 | kV |
| 工作结温范围 | Tj | -40 ~ 150 | ℃ |
| 内置硬件保护 | – | 过温保护、电源正负极反向保护、输出限流保护 | – |
| 可选封装规格 | – | TO-92S、SOT23-3L | – |
| 环保合规标准 | – | RoHS (EU) 2015/863 | – |
温馨提示：芯片供电电压严禁超过24V上限，超压会直接造成芯片永久性烧毁；长期持续高温工况、大功率便携电动工具场景，推荐选用SOT23-3L贴片封装增强PCB散热。本型号BOP仅25Gs，为全系最低触发阈值，专门适配微型磁钢、极小间隙超弱磁场感应场景。
芯片封装丝印示例
SOT23-3L 丝印代码：SO；TO-92S 丝印代码：UA
芯片内部功能结构框图
内部电路模块：电源稳压单元、欠压锁定电路、霍尔感应元件、失调补偿电路、磁点温度补偿电路、信号放大器、电压比较器、输出驱动级、输出限流保护、过温关断保护、电源反向电压防护电路。
两套标准典型应用电路

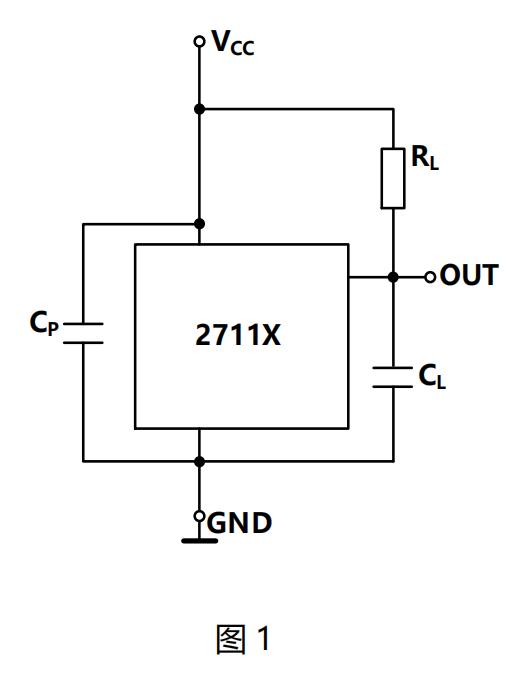

应用电路一：基础标准接线方案
负载电阻RL推荐取值1kΩ~10kΩ，电源去耦滤波电容CP=10nF，输出滤波电容CL=4.7nF；电容尽量紧贴芯片引脚布置，有效抑制开关高频噪声，提升弱磁触发稳定性。
应用电路二：强杂讯电源抗干扰专用方案
适用于电机干扰、电源纹波偏大的微型整机设备；电源输入端串联限流电阻R1=100Ω，电源引脚对地并联CP=10nF，输出引脚对地并联CL=4.7nF，全部电容紧贴芯片引脚布局，大幅提升整机EMI抗干扰性能，避免弱磁信号误触发。推荐参数：R1=100Ω，CP＝10nF，CL＝4.7nF。
安装使用注意事项：焊接作业必须佩戴静电手环，落实ESD静电防护；芯片感应面正对磁铁磁极，本型号灵敏度极高，微小磁钢、大感应间隙也可稳定触发；长期持续高温工况，PCB增加大面积铺铜辅助散热。
订货型号、封装与标准包装规格
| 封装类型 | 工作温度区间 | 完整订购料号 | 标准包装规格 | 封装丝印代码 |
|---|
| TO-92S 直插封装 | -40℃ ~ 150℃ | JYM27111UA | Tape and Reel，1000PCS/卷 | UA |
| SOT23-3L 贴片封装 | -40℃ ~ 150℃ | JYM27111SO | Tape and Reel，3000PCS/卷 | SO |
典型应用领域
● 工业无触点固态磁性开关（微型磁钢、超弱磁场远距离感应）
● 小型三相无刷直流电机换向位置检测
● 锂电便携电动工具、小型园林工具电机位置检测
● 水流、气流微小流量磁性检测传感器
● 微型转速计、低速旋转速度检测装置
● 小型物件远距离接近感应、有无检测开关
● 微小线性位移、低磁力旋转角度位置检测
FAQ 常见技术与采购问答
Q1：JYM27111最高24V耐压，可以直接接24V工业直流电源使用吗？
A1：可以，芯片额定耐压24V，空载工况稳定支持24V直流输入；小型电机设备频繁产生电压尖峰时，建议增加RC滤波电路，防止高压脉冲击穿芯片、弱磁误触发。
Q2：结温150℃指标，能否长期放置电机内部高温环境工作？
A2：芯片仅支持短时峰值150℃稳定；长期持续140℃以上高温环境，建议选用SOT23贴片封装，并加大PCB散热铜皮面积。
Q3：JYM27111/27112/27113/27114四款霍尔该如何选型？
A3：JYM27111 BOP=25Gs极致超高灵敏，微型磁铁、大间隙弱磁检测；27112 BOP=40Gs超高灵敏；27113 BOP=70Gs中等灵敏；27114 BOP=120Gs高阈值，抗杂磁干扰最强，适配大功率电机强磁场场景。
Q4：电源正负极接反会不会直接烧坏芯片？
A4：芯片内置电源反向保护电路，短时间反接不会损坏；但不建议长期反向通电，会造成芯片电气参数漂移，大幅影响弱磁触发精准度。
Q5：样品申请、原厂规格书、标准电路图纸如何获取？
A5：联系商务热线18018703531，备注型号JYM27111，可免费申领原厂测试样品、完整规格书、两套标准应用原理图。
