MC1051 大功率LED線性恒流驅動芯片，調光深度低於1%
MC1051是一款LED線性恒流驅動芯片，內置60V 50mΩ MOS，電流輸出範圍從10~2500mA，電流數值通過外接電阻可以構成一個完整的 LED恒流驅動電路。內置專利PWM調光處理電，最大可支持100KHz PWM 調光，調光深度<1%；芯片的VDD工作電壓範圍為 2.5~6V,耐壓60V。
MC1051內置過熱保護功能，避免因過熱而造成損壞。
MC1051帶 PWM 調光功能，可通過在 DIM 腳加 PWM 信號調節 LED 電流(最高頻率100KHZ)。
MC1051特征及優點
■ 電源電壓：2.5V~6V(適用於2.5~60V寬輸入電壓的降壓線性恒流應用)
■ 輸出電流範圍值：10-2500mA
■ PWM調光：最高頻率100KHZ
■ 內置過熱保護電路 (OTP)
■ 輸出電流精度±5%
■ 內置60V 50mΩ MOS
MC1051應用
■ 智能LED球泡
■ 吸頂燈
■ ED背光
■ LED舞臺燈光
MC1051內部框圖
MC1051典型原理圖
12V-60V 應用原理圖
MC1051輸入電壓12V-60V應用電路圖
MC1051輸入電阻計算公式：
Vin-5V/1mA（余量大點就按2mA計算）=R1(R1為需要接Vdd電阻)
12V輸入 R1電阻設定7K；
24V輸入R1電阻設定19K；
36V輸入 R1電阻設定31K ；
48V輸入R1電阻設定43K ；
54V輸入 R1電阻設定49K ；
60V輸入R1電阻設定55K ；
VDD電容設定範圍1uf-4.7uf(容量根據布板供電電壓紋波大小決定)
效率計算方式：輸出電壓÷輸入電壓=效率
損耗計算方式：輸入電壓-輸出電壓=壓差*電流=損耗功率
輸入電壓紋波小於1%，輸入無需增加輸入電容
12V-60V 應用原理圖（輸出串二極管）
MC1051 輸入電壓高於輸出電壓0.4V進入恒流模式，底於0.4V輸出電流逐 步減小，但不影響正常工作；當輸入電壓高於輸出電壓0.4V時，可采用輸出串二極管方式提高輸出電 壓，分擔芯片壓降；MC1051 PWM端口采用默認低電平方式，調光無需增加下拉電阻。內部 有增加處理幹擾電路，PWM不易受外界幹擾導致燈閃、跳閃、燈抖等現象；MC1051的PWM調光頻率3~100KHZ （滿足調光無頻閃、無水紋波）線性度最佳， 無需MCU進行調光線性度補償。
MC1051非調光應用原理圖（非調光應用PWM連VDD即可）
MC1051芯片5V 輸入原理圖
輸入5V以下應用VDD可直接從母線取電 輸入電壓最低可工作應用在2.5V
輸入增加電容MC1051應用原理圖
MC1051輸入紋波（波動）較大，增加輸入電容提高工作穩定性
MC1051雙通道調光調色應用電路
雙通道或多通道應用都可采用共陽輸出；MC1051的VDD 電阻及電容可共用但器件不能離芯片太遠且電阻需要相應減小電容相應加大；

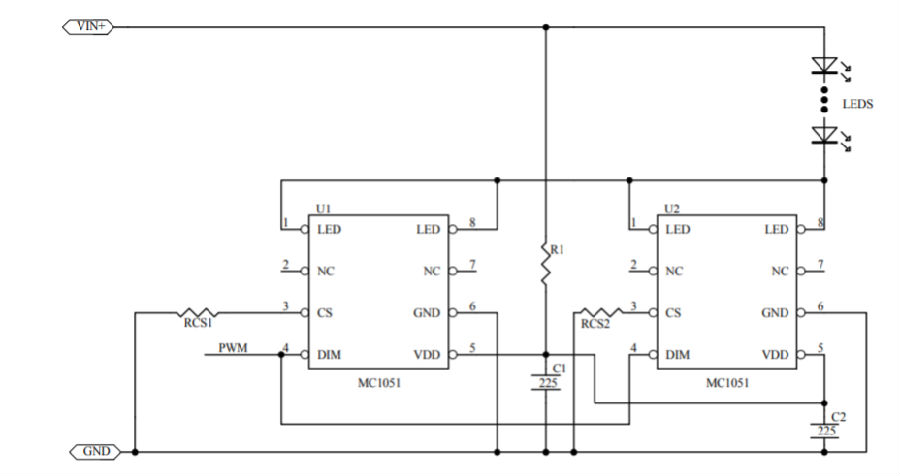

MC1051雙芯片及多芯片並聯應用
MC1051驅動大功率可采用多芯片並聯使用，MC1051的VDD 電阻及電容可共用但器件不能離芯片太遠且電阻需要相應減小電容相應加大；
MC1051訂貨信息
MC1051管腳定義
MC1051工作原理
MC1051 是一種低靜態電流、帶 PWM 調光功能的 LED 線性降壓恒流驅動器。通過采樣 CS 腳電壓來實現輸出電流恒流控製。
MC1051 的電源腳 VDD 工作電壓範圍為 2.5V 到 5.5V，當電源電壓高過 5.5V 時通過內部 穩壓二極管使芯片工作電壓鉗位在 5.7V 滿足高壓大電流恒流 LED 驅動。
MC1051 內置過熱保護功能，當環境溫度過高，芯片會進入過熱保護狀態，隨溫度升高而 逐漸減小 LED 的輸出電流，可有效保護芯片（當 IC 內部溫度達 130 度以 1%mV/度降輸出電流， IC 內部溫度達 150 度關閉輸出）。
MC1051輸出電流設定:
MC1051 采樣電壓 Vcs 典型值為 200mV，LED 電流由下式確定：
其中 RCS 為采樣電阻。為了保證輸出電流的恒流精度，RCS要應使用 1%以內的高精度電阻。
MC1051應用PWM 調光
MC1051 內置PWM 調光功能。通過在 DIM 引腳施加 PWM 信號，可使得 LED 電流在 0~100% 範 圍內變化。當 DIM 腳接低電平，LED 輸出關斷；當 DIM 腳接高電平，LED 正常輸出。PWM 調光 頻率最高可達 100KHz。
PCB LAYOUT 布圖註意事項
PCB 布圖時在 MC1051 的 VDD 引腳加一個 4.7uF 左右的濾波電容，且該電容應盡可能靠 近 VDD 引腳和地。一方面，該濾波電容可以減小系統上電時 VDD 引腳的電壓尖峰，避免 IC 因 過壓而損壞，另一方面，當 IC 進入過溫保護狀態時，該濾波電容可以避免在電源 VDD 上出現因輸出電流波動而導致大的紋波。采樣電阻 RCS 到地的連線應盡量粗短，以減小因為連線寄生電阻導致的輸出電流誤差。默認上電底電平（如非調光應用 PWM 引腳需要連接 VDD）。
