XL8004(24~80V@1A)寬電壓驅動1~20W燈具應用方案.rar
降壓型高效率LED恒流驅動芯片XL8004E1 |
産品型號 | 輸入電壓 | 最大輸出電壓 | 最大輸出電流 | 開關頻率 | 恒流設置 | 封裝形式 |
XL8004 | 24V ~ 80V | 3~14 LED串聯 | 1A | PFM | Adj (0.2V) | TO252-5L |
XL8004 :24V ~ 80V寬電壓輸入開關式降壓LED恒流驅動,開關頻率爲PFM模式,降壓恒流驅動0~20W的應用。當24V輸入時,輸出串數要求不超過6顆LED,典型應用:36~80V輸入,輸出8串1W LED或8串2並1W LED,效率可以達到95%;輸出14串1W LED,效率高達97%。系統轉換效率高,系統外圍器件少,應用簡單,系統體積小等特點。過溫保護,輸出短路保護;輸出恒流精度在全電壓範圍 (DC24V~DC80V) 控制在+-5%以內。
XL8004特點
●輸入電壓範圍寬24V至80V
●0.2V參考電流檢測電壓。
●直接驅動3 ~ 14串1W的LED。
●很好的線性調整率及負載調整率。
●高達96%的效率。
●內置高壓MOS。
●內置熱關機功能。
●內置UVLO功能。
●內置過流保護功能。
●內置LED開路和短路保護。
●內置軟啓動電路。
●采用TO252-5L封裝。
XL8004典型驅動3~8顆1W LED應用典型電路-----(VIN=24V~80V)
![XL8004,XL8004E1,XLSEMI,80V輸入,60V輸入,50V輸入,上海芯龍,XL8003,XL8003E1,可調光,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動,TO252-5L,Pin Configurations,Typical,Application,Circuit XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/20130521/13691378399259.png)

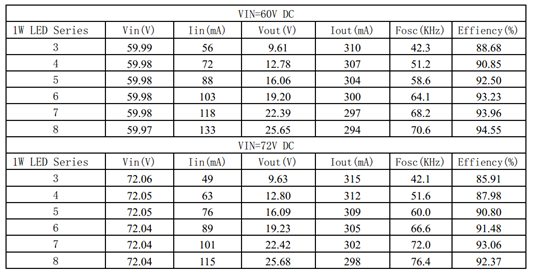

XL8004典型驅動3~8顆1W LED應用典型測試數據-----(VIN=24V~80V)
![XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/20130521/13691379371675.png)
![XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/20130521/13691379942498.png)
XL8004典型驅動3~8串2並1W LED應用典型測試數據-----(VIN=24V~80V)
![XL8004,XL8004E1,XLSEMI,80V輸入,60V輸入,50V輸入,上海芯龍,XL8003,XL8003E1,可調光,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動,TO252-5L,Pin Configurations,Typical,Application,Circuit XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/25341369138015.png)
![XL8004,XL8004E1,XLSEMI,80V輸入,60V輸入,50V輸入,上海芯龍,XL8003,XL8003E1,可調光,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動,TO252-5L,Pin Configurations,Typical,Application,Circuit XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/88311369138017.png)
XL8004典型驅動9~14串1W LED應用典型電路-----(VIN=48V~80V)
![XL8004,XL8004E1,XLSEMI,80V輸入,60V輸入,50V輸入,上海芯龍,XL8003,XL8003E1,可調光,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動,TO252-5L,Pin Configurations,Typical,Application,Circuit XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/59061369138020.png)
XL8004典型驅動9~14串1W LED應用典型測試數據-----(VIN=48V~80V)
![XL8004,XL8004E1,XLSEMI,80V輸入,60V輸入,50V輸入,上海芯龍,XL8003,XL8003E1,可調光,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動,TO252-5L,Pin Configurations,Typical,Application,Circuit XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/67761369138022.png)
![XL8004,XL8004E1,XLSEMI,80V輸入,60V輸入,50V輸入,上海芯龍,XL8003,XL8003E1,可調光,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動,TO252-5L,Pin Configurations,Typical,Application,Circuit XL8004,XL8004E1,XLSEMI,芯龍,寬電壓輸入,高效率恒流驅動,LED驅動,上海芯龍,機車燈驅動,AR111射燈驅動,機車燈電源,洗牆燈驅動電源,路燈驅動](/Public/common/script/ueditor/php/upload/61451369138024.png)
