OCP2185概述：
OCP2185是壹款通過恒定電流驅動LED的降壓直流轉換器。輸入電壓範圍6V到30V，根據LED的正向電壓，該器件最多能驅動8顆串聯LED。內部采用0.25Ω阻抗MOS管應用SOT23-5封裝且OCP2185開關頻率高達1MHz， 這允許使用小尺寸的外部元件，從而減少所需的印刷電路板面積。
OCP2185的最大輸出電流通過壹個連接VIN和SET輸入引腳的外部電阻設置。並通過CLRL引腳可以獲得模擬調光和PWM信號調光。當CTRL的電壓低于0.4V時，功率開關關斷。
OCP2185支持DC輸入電壓6~30V，可提供的最大輸出電流爲1A,最大輸出功率可達8W,可根據不同的輸入電壓來驅動3~8顆LED燈，開關頻率可高達1MHz，因此其充許外部組件使用小尺寸規格，芯片本身采用較小體積的SOT23-5封裝，並具備完善的保護功能。産品完全兼容于ZXLD1350、ZXLD1360(ZETEX)等産品, 産品廣泛用于MR16、MR11,洗牆燈、投光燈、車燈等照明.
OCP2185産品具有節省空間體積，低成本，高效率等特點，能正常工作于-40℃~125 ℃，其輸出電流爲±3%恒流精度，效率可高達98%;具有PWM調 光功能，同時IC內置輸出開路保護等功能。
OCP2185的特點：
◆外圍電路極簡單，節省空間體積;
◆寬輸入電壓範圍:6~30V輸入
◆集成0.25Ω內阻高壓MOS,最大輸出電流1安培
◆單引腳控制軟開關輸出或DC及PWM調光控制
◆內置PWM濾波器
◆可選擇軟開關
◆軟啓動,可PWM調光,高轉換效率達98%
◆開關頻率最高到1MHz
◆內置LED過電流快速保護和過溫保護,讓系統更安全.
◆輸出恒流精度3%
◆OCP2185完全替換ZXLD1350/1360等MR16驅動産品
◆OCP2185采用無鉛SOT23-5,封裝
OCP2185的典型應用電路
OCP2185電器測試參數：

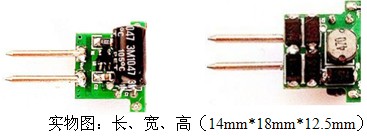

OCP2185的MR16應用實物圖
OCP2185應用信息
OCP2185工作原理
在正常工作中, 當VIN 上電時, OCP2185 內部開關打開。 檢測電阻 R1，電感 L1和LED 上開始有電流流過。電流呈線性斜坡形狀，斜坡的斜率是由輸入電壓 VIN 和電感L1決定的。上升的電流在電阻 R1上産生電壓斜坡。OCP2185通過 R1檢測電壓，施加比例電壓到內部比較器的輸入端。當該電壓達到比較器的阈值上限，內部功率開關關閉。此時流過R1，L1，LED 和肖特基二極管 D1以及電感電流逐漸衰減，衰減率由 LED 和肖特基二極管的正向電壓降決定。
衰減的電流通過 R1産生下降的電壓，與 R1兩端電壓成比例的電壓施加到內部比較器的輸入端。當該電壓下降到比較器的阈值下限時，內部功率開關再次打開。功率開關的打開關閉周期持續的提供 LED 燈的平均電流。
OCP2185模擬調光
CTRL引腳可以由外部直流電壓驅動（VCTRL），調整輸出電流值低于由 RSET 設定的平均電流值。當 0.5V≤VCTRL≤2.5V時，LED 的電流隨著 VCTRL線性減小。 當VCTRL低于 0.4V，輸出開關關閉，允許 PWM 調光。
請注意，100%的亮度設定對應 VCTRL=VREF，名義上爲 2.5V。 但當CTRL 引腳上施加的電壓高于 VREF，該設備不會過載 LED 電流，這種情況下仍然通過 VCTRL=VREF 設置電流。
OCP2185的PWM調光應用
LED電流可以進行數字調光，通過在 CTRL 引腳施加壹個低頻脈沖寬度調制（PWM）邏輯信號來控制設備的打開和關閉。這將産生與控制信號占空比成比例的平均輸出電流。 特別是，施加在 CTRL 引腳上的最大分辨率爲 10bit的PWM信號改變輸出電流使其低于由 RSET 設定的平均電流值。爲了達到這個分辨率，PWM脈沖頻率要低于 500Hz ， 然而，可以使用更高的調光頻率，但是是以犧牲調光的動態範圍和精度爲代價的。通常情況下，低占空比具有更高的精度。
OCP2185應用降低輸出紋波
LED上的峰值到峰值的紋波電流可以減小，如果需要的話，通過在 LED 兩端並聯壹個電容 C2，如電路原理圖所示。 應用1uF 的電容來降低電源紋波電流。通過高電容值可以獲得較低的紋波。 需要注意的是該電容不會影響工作頻率和效率， 但是它會增加啓動延遲。增加這個電容後，通過LED 的電流波形從三角斜波變爲更接近于正弦波，但並沒有改變平均電流值。
OCP2185外圍電路的電容選擇
OCP2185的理想應用是采用體積較小的陶瓷電容。建議采用X5R 和X7R 類型，他們比其他類型如Z5U 電容有更寬的電壓和溫度範圍。對于大多數的應用，2.2uF 的輸入電容就足夠了。 然而，輸入電壓接近30V 時建議用4.7uF 的輸入電容。
OCP2185外圍電路的二極管選擇
爲了獲得最大的效率和性能，整流器（D1）應該是在最大工作電壓和溫度時具有低反向漏電流的快速低電容的肖特基二極管。 該肖特基二極管比矽PN結二極管有更好的效率，因爲其有較低的正向電壓和更小的恢複時間。重要的是采樣峰值電感電流的壹部分和壹個高于最大負載電流的連續電流。特別是，爲了確保在切換過程中能安全工作，二極管電壓至少高于工作電壓15%，電流至少高于平均二極管電流10%。通過計算二極管功率損耗來驗證額定功率。肖特基二極管，例如 SS14，SS24，具有低正向壓降和反向恢複速度快特性，是OCP2185應用的理想選擇。
OCP2185應用說明
圖9 提供關于PCB布局的詳細建議：
1 、 電容C1必須放在Vin引腳及GND引腳之間，非必要時最大距離不要大于5mm。
2 、 檢測電阻R1必須放在接近VIN和SET 引腳。
3 、 D1 的陽極、SW引腳和電感都盡可能的靠近放置，以避免震蕩。
4 、 鑒于不同的PCB尺寸，建議電感勵磁回路和退磁回路越短越好，避免産品系統不穩定。
