超低啟動電壓，可調光兩端定電流低壓差線性恒流驅動IC-LA2103產品應用描述：

 LA2103是壹款低壓線性LED恒流驅動器，其電源系統結構簡單，無需外圍器件就可以實現優秀的恒流特性。工作電壓低，工作電流小，是壹款功耗少、體積小、成本低的LED恒流驅動芯片。無需外圍器件，因此十分適合作為兩端器件與LED芯片壹起封裝。將多顆芯片封裝在壹起時，可以得到多通道的低壓線性恒流驅動器，極大的減小系統體積。

 LA2103的輸出電流根據型號的不同進行選擇，主要分為LA2103A / LA2103B / LA2103C / LA2103D/ LA2103E / LA2103F，分別對應電流120mA / 100mA / 80mA / 60mA / 40mA / 20mA。另外，可將2~3顆芯片整合封裝實現多通道恒流芯片，例：LA2102D2為兩通道恒流芯片，每通道為60mA。由於無需電解電容及磁性元件，可以實現很小的電源體積和非常長的電源壽命。另外該芯片還集成了過溫補償功能。

  采用SOT23-3,SOT89-3,SOT223封裝。

低壓差超低啟動電壓定電流線性恒流IC-LA2103產品應用:LED燈絲燈，蠟燭燈LED燈帶，手電燈，車燈，太陽能LED，蓄電池供電LED等大部分照明LED應用其他恒流應用。

低壓差線性是流IC-LA2103驅動特性：

●LA2103串聯工作，無需外置限流電阻

●LA2103超低壓啟動，支持輸入電壓1.5V~40V

●LA2103內置40V MOSFET

●可通過不同型號選擇不同的LED輸出電流，恒流電流精度±3%

●50us的電源上升時間

●支持TRIAC調光和小於10KHz的PWM調光

●ICC電流低，僅150uA，有助於提高燈具光效

●LA2103低壓差：0.3V@ILED＝120mA

●LA2103內建熱降額功能(當溫度升高到135度時,  LED 電流按照設定曲線減小,  溫度接近160度LED電流快速下降到0)

●外圍無電容，系統壽命長

●LA2103可滿足UL，CE,AEC-Q100等認證

●無需外圍電路，成品電源體積小，適合COB或多芯片封裝

●LA2103采用標準小尺寸封裝SOT23-3,SOT89-3,SOT223封裝

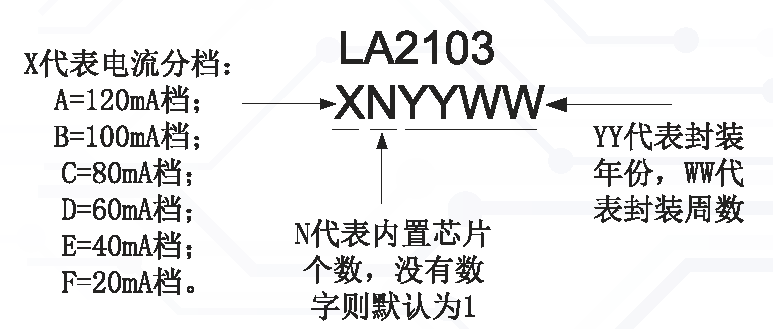

美資品牌萊托思電子LATRONIX-LA2103訂購信息

LA2103芯片引腳定義和封裝尺寸：

低壓差超低啟動電壓定電流線性恒流IC-  LA2103驅動芯片內部電路框架圖

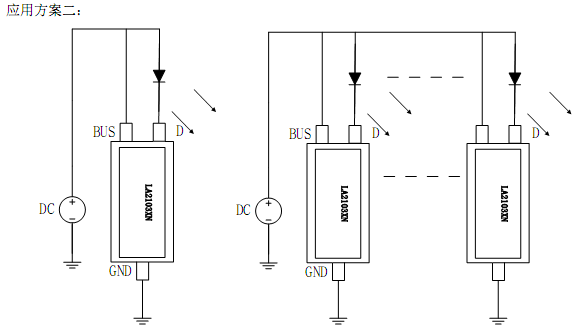

低壓差超低啟動電壓定電流線性恒流IC-  LA2103驅動芯片典型應用電路圖

LA2103芯片功能描述

1.   LA2103是壹款低壓DC線性LED恒流驅動器，內部集成了電源、溫度補償、恒流控制等功能模塊。

2.  輸出電流通過選擇不同的型號來選擇不同的電流，型號對照表如下

（註：N等於2或3，分別代表兩通道或三通道）

3. 芯片支持溫度補償功能,  當溫度升高到135度時,  LED電流按照設定曲線減小,  溫度接近160度LED電流快速下降到0。溫度補償功能可以避免LED因為環境溫度高,  造成的溫度保護功能頻繁觸發而引起的閃爍現象。

LA2104溫度補償曲線

DC-DC低壓大電流線性恒流IC-LA2103優點:

●若AC/DC開關輸出電壓與LED總Vf電壓相近，線性恒流IC效率高達95%以上；

●超穩定、無頻閃LED線性恒流驅動IC方案LA2103，無任何外圍元器件，定電流應用，串聯工作，無需外置限流電阻；
●外圍無電容，系統壽命長!ICC電流低，僅150uA，有助於提高燈具光效。

●芯片無外圍元器件，適合COB封裝，也可以與LED芯片壹起封裝成LED恒流燈珠。達到電源燈板壹體化，易於生產組裝，降低生產工藝成本；

●LA2103 VDD耐壓40V，且封裝為ESOP8(壓差*驅動電流的功耗控制在1.5W以內，壓差近可能小功耗就小，可靠度更高)；

●LA2103 有PWM pin 可做各種關斷保護措施，同時有CS pin 可依各種溫度或光藕等元件，配合開關元件做電流的調節變化，PWM調光無頻閃。

LATRONIX品牌-DC-DC線性恒流IC-LA2103適合應用於恒亮及需調光應用之LED廣告燈箱產品，LED植物生長燈、LED臺燈、LED汽車燈、LED車燈驅動、LED燈條、LED發光模組、LED平板燈、LED舞臺燈及LED洗墻燈，也可用於電視機背光驅動。LED燈絲燈，蠟燭燈LED燈帶，手電燈，LED車燈，LED舞臺燈，太陽能LED，蓄電池供電LED，LED臺燈，LED礦燈，指示燈，LED標識照明，LED廣告燈箱，LED 3D燈、野營燈戶外燈具等大部分照明LED應用其他恒流應用。
