高PF低THD高壓分段線性恒流LED控制芯片ECLT5011S
概述：
芯片 ECLT5011S 是壹款分段線性的恒流LED照明驅動IC，由交流市電經整流後直接驅動。無需電解電容，具有效率高，成本低，以及較高的功率因數
等特點，最大輸出功率 12W。外圍電路簡單應用方便。該芯片通過獨特的恒流控制技術，實現恒流精度小於±3%，輸出電流可由外接CS電阻調節。芯片具有高PF和低THD。
ECLT5011S無需變壓器和高壓電解電容，系統結構簡單，可實現LED照明方案批量化作業。
ECLT5011S集成了過溫調節功能，內部溫度超過135℃時，減少輸出電流。
特點：
●四分段線性恒流，可單段使用
●外圍驅動電路簡單、驅動器體積小
●無需電解電容和磁性元件，無EMI問題,性能穩定
●具有調光功能,內置過溫調節功能
●±3%可調節輸出電流精度
●電流可調，最大有效輸出電流 80mA
●單顆芯片支持12W應用
●功率器件內部集成
●工作殼溫－40℃~135℃
●高功率因數≥0.97
●效率>90%
●多芯片並聯使用時輸出電流穩定
●無鉛，滿足 RoHS 認證要求
●采用ESOP8封裝
應用範圍
LED球泡燈、LED吸頂燈、LED筒燈、LED日光燈、LED投光燈、LED蠟燭燈、LED面板燈、其它LED燈
訂購信息
| 型號 | 封裝 | 絲印 | 包裝形式 |
| ECLT5011S | ESOP8 | E－CHIP ECLT5011S YYWW | 編帶2500/盤 |

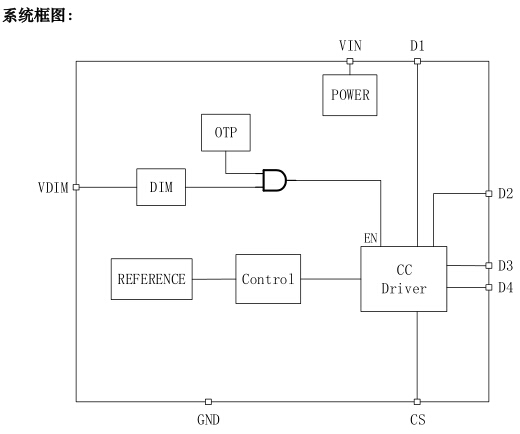

管腳排布
應用電路&工作特性：
(a)典型應用電路
（b）模擬調光
功率因數 PF：0.97。
有效輸出電流Io≈I4×70%。
應用信息
ECLT5011S根據母線電壓變化而改變接入的LED燈珠數。在整個交流周期內，隨著母線電壓的上升，逐漸點亮每壹級LED燈串，同時電流逐級增加，實現高PF和低THD。
ECLT5011S壹般和高壓燈珠搭配使用，要求總燈串電壓接近輸入電壓。在Vin＝220Vac應用場合，如采用18V燈珠，壹般需要14顆燈珠並作9：2：2：1;
如采用6V燈珠，壹般需要42顆燈珠並作27：6：5：4；如采用3V燈珠，壹般需要84顆燈珠並作54：12：9：9
輸入線電壓補償
當輸入電壓過高時，為了減小損耗，ECLT5011S通過VD檢測D4電壓，降低輸出電流，保證輸入功率基本不隨輸入電壓變化。
減小電流的幅度，可通VD與D4間的RH電阻調節，關系式如下：
Vref4=0.89-Vd4*1.6KΩ/Rd
Rd壹般設置在2KΩ左右。
過溫調節功能
ECLT5011S具有過熱調節功能，當芯片內部溫度達到135℃時，減少輸出電流，從而控制輸出功率和溫升，提高系統的可靠性。
