INK1101產品描述

INK1101是壹款LED線性恒流驅動芯片，提供單通道恒定輸出電流，電流輸出範圍從5~120mA，電流數值可以通過外接電阻（RFB）進行設定，輸出端可承受最大電壓達32V 。芯片的工作電壓範圍為3.3~5.5V。低至0.3V 的電流設定電壓以及50mV低壓差驅動級，使得INK1101 能夠在寬驅動電壓範圍內提供穩定的電流輸出，極大增強恒流燈條模組的級聯能力。INK1101外圍元件少，應用可靠性好，芯片內部包含高精度的帶隙基準源，5.5V電壓調整器，過溫保護電路和低壓差驅動電路等等。

    INK1101芯片還提供了輸出端使能控制引腳DIM ，該引腳內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。用戶也可以采用5V邏輯通過該引腳對輸出電流進行調光控制，實現高質量的PWM調光，例如，與INK1003配合使用作為大功率恒流驅動器。

INK1101內建溫度感應器與過熱保護功能。芯片內部的溫度感應器可偵測INK1101的溫度狀態；當INK1101芯片內部溫度超過150℃ 時，過溫保護電路會啟動，關斷恒流輸出，當芯片內部結溫低於130°C時，恒流輸出會重新打開。

INK1101采用SOT23-5 小體積封裝，適合高品質的 LED 模組和燈條應用，其使用溫度範圍為 0~85°

INK1101特征及優點

 ●恒流輸出值不受輸出端負載電壓影響

 ●最大恒流輸出範圍值：120mA

 ●利用壹個外接電阻，可調整電流輸出值  (5~120mA)

 ●I_CC電流低，僅為300uA ，有助於提高燈具光效

 ●內置過熱保護電路(OTP)

 ●輸出端最小過驅動電壓：0.35V@IOUT=120mA

 ●輸出耐壓高達32V  ，可以用於24V 燈條PWM調光，不調光燈條最高電壓可到48V

 ●芯片間電流失配<±5%@iOUT=120mA

INK1101應用

 ●恒流LED 模組

 ●恒流LED 燈條

 ●LED 日光燈管

 ●LED 背光

INK1101內部框圖

INK1101訂貨信息

INK1101管腳排布

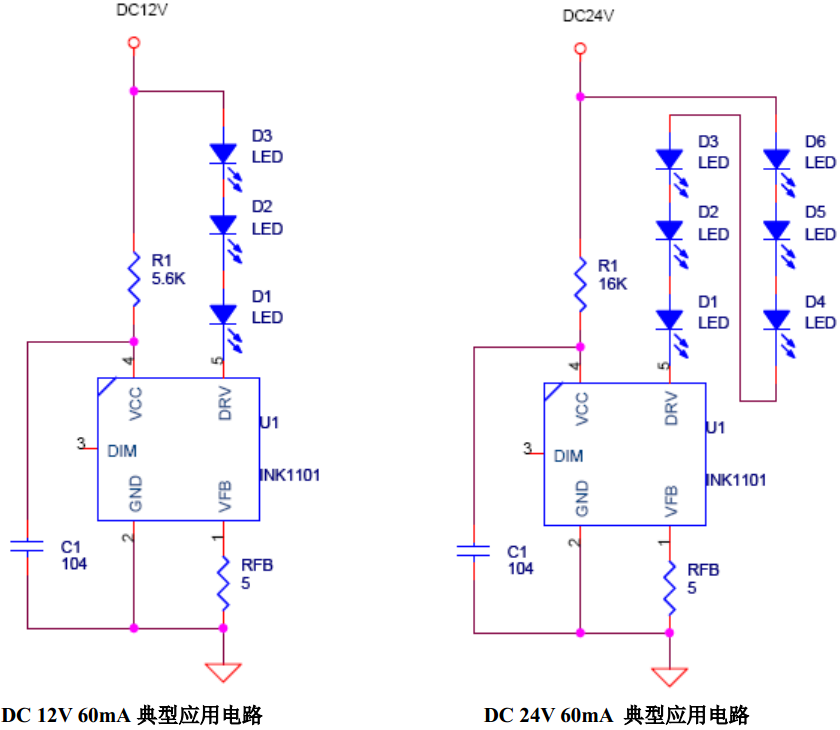

INK1101典型應用電路

註意: 電阻R1  能夠降低 INK1101  的功耗，同時還能為燈具提供反接保護功能，當燈具的電源反接的時候不會因為電源反接而燒壞，提升產品的可靠性。

INK1101典型應用

    當INK1101 應用於LED 恒流燈條模組時，可采用如下應用電路，芯片僅需壹個外掛電阻RFB 對電流進行設置，電阻R1可以增強LED 燈條的可靠性，避免燈條在熱拔插，電源反接等異常情況下燈具損壞，同時降低在高壓應用環境下IC自身的功耗，提升產品的可靠性。

    INK1101 采用0.3V 的低反饋電壓，在LED 電流通路上直接設定LED 電流，再配合內部的低導通電阻MOS開關，在輸出120mA的情況下，最低的DRV管腳的電壓只需要0.4V ，能夠最大限度增加LED 模組燈條的串聯數量並保持亮度的壹致性，從而降低工程施工的難度。

    對於高端需要調光的LED產品，INK1101預留了DIM調光功能，能夠使用 PWM 控制器對 LED 進行調光。

INK1101電壓調整器

  INK1101工作在12V ，24V  甚至更高電壓下，只需要壹個電阻R1  和電容C1 即可。電阻R1 可以保證LED 燈具在電壓異常，反接的情況下都不會損壞。

R1的選型如下：

INK1101的LED驅動電流設定

INK1101 的輸出電流值由外掛電阻來設定，外掛電阻應連接於接地端（GND）與電流設定端  (VFB)之間，反饋電壓為0.3V 。通過外掛電阻值的調整可以設定輸出電流的大小，最高可達150mA。輸出電流值可透過下列等式來概算： I_LED＝^V_FB/^R_FB

  其中VFB為INK1101 恒流參考設定電壓，典型值為300mV ，R_FB為芯片V_FB管腳與地之間的電流設定電阻，當LED驅動電流為60mA時，R_FB應該選取5歐姆，精度1%的電阻。

INK1101的PWM LED亮度控制

INK1101的DIM引腳為芯片的PWM調光接口，該接口內置10K歐姆的上拉電阻，非常方便與PWM控制器配合生產大功率可調光LED燈具。當DIM的端的電壓上拉為VCC電平或者懸空時，驅動口打開，DIM 端拉底時，驅動口關閉，LED 電流為0。如果實際應用中不需要調光，DIM 引腳可以懸空。

INK1101 擴展應用

INK1101用於LED燈串的電流設定，Q1 為功率三極管，可以選用TO252 封裝的13003，用於60mA以上的線性恒流驅動方案比較有優勢，可以用於面板燈，LED 日光燈管等等。
