单通道H桥栅极驱动器MS31703NA简述
MS31703NA 是一款小型单通道 H 桥栅极驱动器。它使用四个外部 N 通道 MOSFET，驱动一个双向刷式直流电机。PH/EN、独立半桥或 PWM 允许轻松连接到控制器电路。内部传感放大器提供可调的电流控制。集成的电荷泵可提供 100% 占空比，而且可用于驱动外部反向电池开关。独立半桥模式支持半桥共享，能够控制多个直流电机。
MS31703NA 内置相应的电路，能够使用固定关断时间的 PWM 电流斩波来调节绕组电流。
MS31703NA 可以通过可编程压摆率控制技术，降低电磁干扰 (EMI)，可以灵活应用，而且可以防止任何栅极短路问题。
单通道H桥栅极驱动器MS31703NA主要特点
◼ 单通道 H 桥栅极驱动器
-驱动四个外部 N 沟道 MOSFET
-支持 100% 脉宽调制 (PWM)占空比
◼ 工作电源电压范围：5.5V 至 45V
◼ 三个控制模式-PH/EN、独立半桥和 PWM
◼ 用于配置的串行接口
◼ 可调压摆率控制
◼ 每个半桥独立控制
◼ 支持 1.8V、3.3V 和 5V 逻辑输入
◼ 电流分流放大器
◼ 集成 PWM 电流调节功能
◼ 低功耗休眠模式
◼ 保护特性
-电源欠压锁定 (UVLO)
-电荷泵欠压 (CPUV)锁定
-过流保护 (OCP)-栅极驱动故障 (GDF)
- 过温保护 (TSD)
- 看门狗计时器
-故障调节输出 (nFAULT)
瑞盟科技-单通道H桥栅极驱动器MS31703NA订购信息
产品型号
| 丝印名称
| 封装方式
| 包装类型
|
MS31703NA
| MS31703NA | QFN32
| 1000只每卷
|

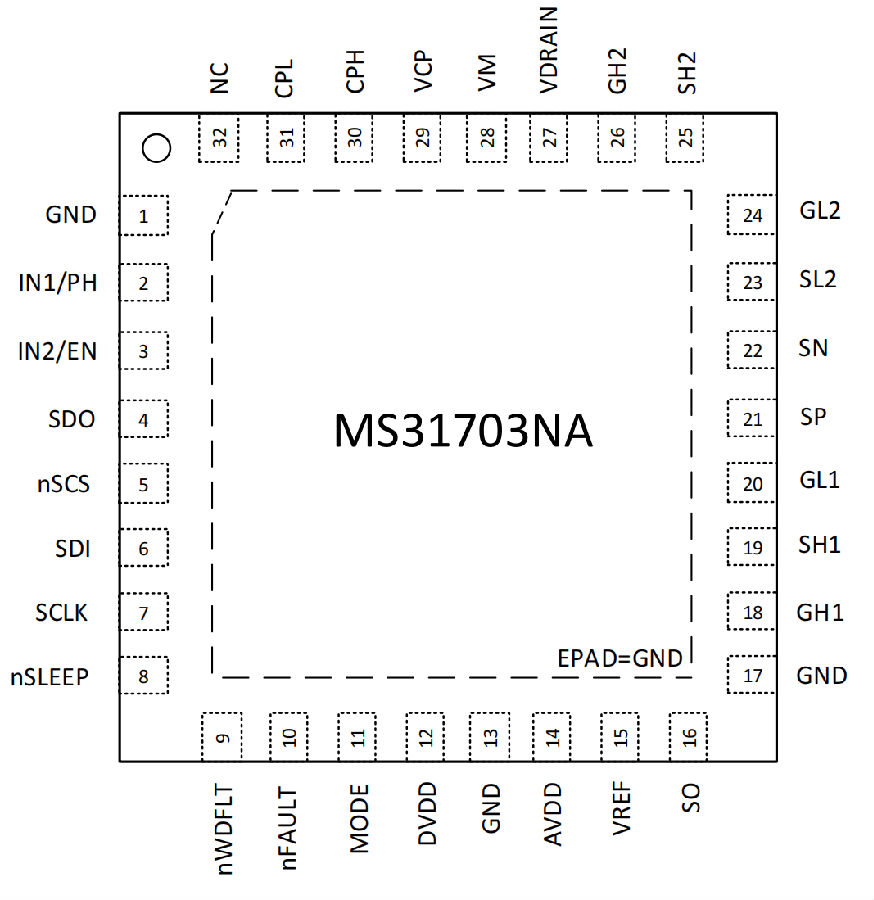

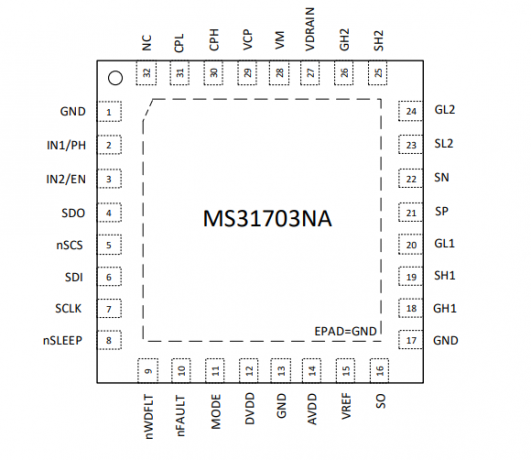

瑞盟科技 -单通道H桥栅极驱动器MS31703NA芯片引脚定义和封装尺寸：
PIN脚位 | MS31703NA管脚名称 | 管脚属性 | 单通道H桥栅极驱动703NA引脚功能描述 |
1 | GND | - | 接地 |
2 | IN1/PH | I | 输入控制引脚。该引脚的逻辑取决于 MODE 引脚。该引脚通过内部下拉电阻接地。 |
3 | IN2/EN | I | 输入控制引脚。该引脚的逻辑取决于 MODE 引脚。该引脚通过内部下拉电阻接地。 |
4 | SDO | O | SPI 数据输出。该引脚为开漏输出，需要外部上拉电阻。 |
5 | nSCS | I | SPI 片选输入。该引脚接低时，使能数据输入。 |
6 | SDI | I | SPI 数据输入。该引脚通过内部下拉电阻接地。 |
7 | SCLK | I | SPI 时钟输入。该引脚通过内部下拉电阻接地。 |
8 | nSLEEP | I | 休眠模式输入引脚。将该引脚拉至逻辑低，使器件进入低功耗休眠模式，FET 处于高阻态 (Hi-Z)。该引脚通过内部下拉电阻接地 |
9 | nWDFLT | O | 看门狗故障指示引脚。当出现看门狗故障时，该引脚被拉低。该引脚为开漏输出，需要外部上拉电阻。 |
10 | nFAULT | O | 故障指示引脚。当出现故障时，该引脚被拉低。该引脚为开漏输出，需要外部上拉电阻。 |
11 | MODE | I | 模式控制引脚。当引脚拉至逻辑低时，使能 EN/PH 控制模式。当引脚拉至逻辑高时，使能独立半桥模式。当引脚为悬空时，使能 PWM 控制模式。当通电或退出休眠模式时，该引脚的操作锁定。该引脚连接到内部上拉和下拉电阻。 |
12 | DVDD | O | 3.3V 逻辑电源输出。该引脚通过 1µF 旁路电容接地。 |
13 | GND | - | 接地 |
14 | AVDD | O | 5V 模拟电源输出。该引脚通过 1µF 旁路电容接地。 |
15 | VREF | I | 模拟参考电压输入。该引脚控制斩波电流。 |
16 | SO | O | 分流放大器输出。在该引脚上放置的电容不超过 1nF。 |
17 | GND | - | 接地 |
18 | GH1 | I | 高侧栅极。将该引脚连接到高侧 FET 栅极。 |
19 | SH1 | I | 高侧源极。将该引脚连接到高侧 FET 源极。 |
20 | GL1 | O | 低侧栅极。将该引脚连接到低侧 FET 栅极。 |
21 | SP | I | 分流放大器正输入。接到 sense 电阻正端。 |
22 | SN | I | 分流放大器负输入。接到 sense 电阻负端。 |
23 | SL2 | I | 低侧源极。将该引脚连接到低侧 FET 源极。 |
24 | GL2 | O | 低侧栅极。将该引脚连接到低侧 FET 栅极。 |
25 | SH2 | I | 高侧源极。将该引脚连接到高侧 FET 源极。 |
26 | GH2 | O | 高侧栅极。将该引脚连接到高侧 FET 栅极。 |
27 | VDRAIN | I | 高侧漏极。将该引脚连接到高侧 FET 漏极。 |
28 | VM | - | 电源。将该引脚连接至电机电源电压。该引脚通过 0.1µF 和最小10µF旁路电容接地。 |
29 | VCP | I/O | 电荷泵电压。与 VM 连接 1µF 电容。 |
30 | CPH | I/O | 电荷泵电容输出。 |
31 | CPL | I/O | 电荷泵电容输入。与 CPH 连接 0.1µF 电容。 |
32 | NC | - | 无连接 |

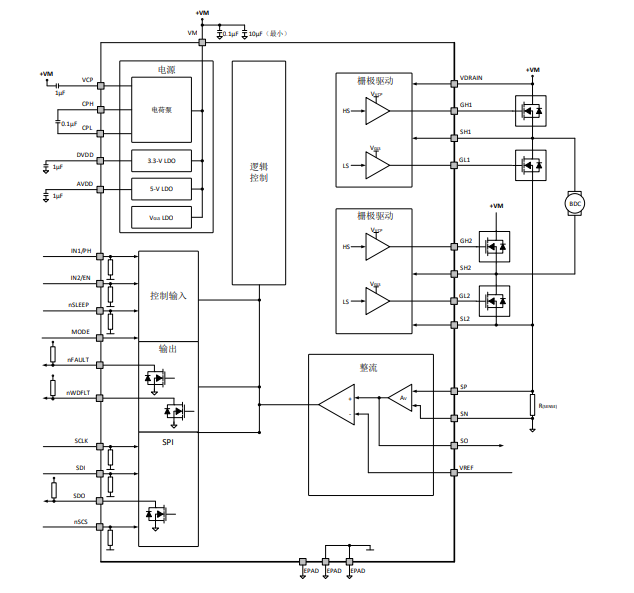

单通道H桥栅极驱动器MS31703NA芯片内部电路框架图
瑞盟科技-单通道H桥栅极驱动器MS31703NA芯片典型应用电路
瑞盟科技-单通道H桥栅极驱动器MS31703NA芯片功能描述
MS31703NA 通过控制四个外部 NMOSFET，来驱动双向有刷直流电机。MS31703NA 还可以在独立半桥模式下运行，以驱动两个单向有刷直流电机。支持 5.5V 到 45V 的电源电压，并通过 nSLEEP 引脚，启用低功耗休眠模式。控制模式有三个选项，包括可配置的 PH/EN、独立半桥控制或 PWM 模式，这样可以方便与控制器电路连接。
MS31703NA 可以调整栅极驱动强度或栅极驱动电流，以优化不同的 FET 应用，而无需外部电阻。通过将所需的 FET 驱动电路集成到单个设备中，显著减少了电机驱动系统的器件数量。峰值电流可通过 SPI 进行调整。当 VM 电压大于 13.5V 时，高侧和低侧 FET 均以 10.5V（标称）的栅源电压(VGS)驱动。在较低 VM 电压下，VGS 降低。高侧栅极驱动电压是通过一个双倍结构的电荷泵产生的，该电荷泵可调节至 VM+10.5V。
MS31703NA 的分流放大器增益可以通过 SPI 进行配置。可通过内置的固定关断时间的电流斩波方式来对电流进行限制。
MS31703NA 还具有完整的保护功能，包括：欠压锁定(UVLO)、过流保护(OCP)、栅极驱动故障和过温保护 (TSD)。
MS31703NA 集成内部数字振荡器和内部电荷泵的扩频时钟功能。该功能与输出转换率控制相结合，将辐射降至最低。
