AMC7140的应用优点及使用配合条件说明.pdf
AMC7140 是大功率的LED 恒流驱动芯片,输入电压5V~50V,输出电流(最大)700mA,适合驱动1W、3W、5W 的LED 灯,带PWM CONTROL 端(OE 引脚)。输入与输出电压差相近,效率高达95%以上,外围电路极少元器件,电路走线简单,EN引脚可做各种关断保护措施,同时有Iset可配合开关元件做电流的调节变化,恒流精度5%,内建过热保护,可PWM调光,封装TO-252-5L。如图2 所示是AMC7140 的引脚图,其中引脚1 是电源输入;引脚2 是输出电流的控制端,通过一个高精度的电阻Rset 接地实现对电流的控制,电流Iset=1.2V/Rset,输出电流Iout=500×Iset;引脚3 接地;引脚4 是PWM 控制端,高电平有效;引脚5 是输出端。AMC7140 的应用电路如图3 所示。
图2 AMC7140引脚图
图3 AMC7140应用原理图
AMC7140特性
●最大输出电流0.7A时压差0.5V
●最大输出电流0.7A.
●输出电流只需要通过外部一个电阻来调节设定
●Enable快速响应3us
●宽输入电压范围 5V~50V.
●输出端最高耐压75V.
●芯片采用TO252-5L封装。
AMC7140典型应用
﹡LED射灯、LED汽车灯、LED路灯、台灯。
﹡RGB全彩LED驱动
﹡LCD监控、LED电视背光驱动
﹡LED灯条、LED洗墙灯、LED投光灯、LED舞台灯
AMC7140线性恒流驱动IC的优点及需要配合之应用条件
AMC7140优点:
●若AC/DC开关输出电压与LED总Vf电压相近,效率高达95%以上;
●电路元件极少成本低,电路走线简单;
●每路灯条和驱动板只有一条接线,排线少组装容易;
●AMC7140 VDD耐压55V,输出端75V耐压,且封装为TO252-5L(压差*驱动电流的功耗控制在1.5W以内,压差近可能小功耗就小,可靠度更高);
●AMC7140 有EN pin 可做各种关断保护措施,同时有Iset pin 可依各种温度或光耦等元件,配合开关元件做电流的调节变化。
配合的使用条件:
●LED的Vf值需作筛选减少变化范围,如3.1~3.3V,3.5~3.6V;
●AC/DC开关输入电压需要调整输出,输出电压设定为LED最大总Vf值+0.5Vdrop(ILED=350mA),如10串3.1~3.3Vf,输入电压=3.3*10+0.5=33.5V,故输入电压调整为34V输出。
●Vdc与VDD pin间需串接电阻限制突波电压,EN pin 需并联电容作缓启动(若该Pin有PWM讯号接上则不需并联电容)
●AMC7140设计电路时必须做好散热处理,尽可能使输入电压与总Vf值的压差小,使IC工作时散热片的温度小于60度。
当Vin输入电压较高,接近VDD耐压时,如48V DC

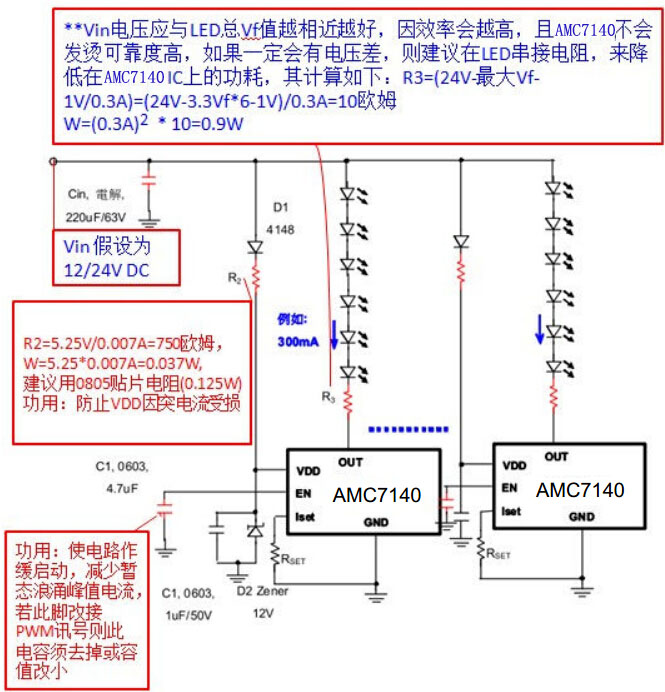

当Vin输入电压较低时,如12/24V DC
