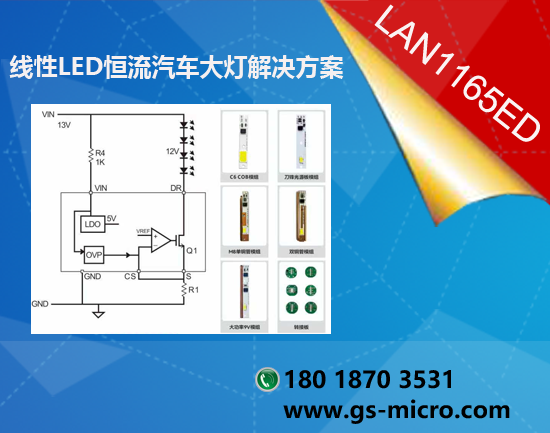

低压100V LED车灯线性应用方案LAN1165ED
LAN1165ED概述
•LAN1165ED是一款专为12V灯珠设计的汽车灯专用的低压差恒流芯片，仅需外接两个电阻就可以构成一个完整的恒流驱动电路。
• LAN1165ED 内置 120℃过温保护电路，可在各种散热条件下将 LED 灯珠温度控制在 130℃以内。
• LAN1165ED 内置 9A100V 的功率 MOS，最大应用电流 2A；采用低压差驱动电路，电流 2A 时,压降仅为 0.7V。
• LAN1165ED 内置高压保护电路，当 VIN达到 15V 时减小输出电流，防止高压烧坏。
• 采用 ESOP8 封装。
• 外围元件简单
• 精准控制LED灯珠温度
• 内置低压差功率MOS
• 最大输出电流2A
• 高压降电流保护
LAN1165ED应用领域
汽车灯、汽车小灯、汽车示宽灯、汽车尾灯、摩托车灯，其他DC类LED灯。
| 型号 | MC1061 | LC1162B | LAN1161ED | LAN1165ED | LAN1168ED | LAN1053A | LAN1058A |
| 调光 | 100KHz PWM
| PWM &模拟调光
| 不支持
| 不支持
| 不支持
| 不支持
| 不支持 |
封装
| ESOP | PDFN5*6-8L | ESOP | ESOP | ESOP | ESOP | ESOP |
| 最小包装 | 编带 2500/盘 | 编带 3000/盘 | 编带 4000/盘 | 编带 4000/盘 | 编带 4000/盘 | 编带 4000/盘 | 编带 4000/盘 |
耐压
| 100V
| 44V | 100V
| 100V
| 200V | 100V
| 200V |
最大应用电流
| 2A
@ Vin=13V，Vout=12V
| 1.5A
@ Vin=13V，Vout=12V | 1.2A
@ Vin=13V，Vout=12V
| 2A
@ Vin=13V，Vout=12V
| 1.1A
@ Vin=27V，Vout=24V
| 1.2A
@ Vin=13V，Vout=9V
| 1.65A
@ Vin=13V，Vout=9V
|
| 过温保护点 | 130℃
| 140℃
| 120℃
| 120℃
| 120℃
| 135℃
| 135℃ |
最低压差
| 0.2V@1.2A
| 0.1V@1.5A
| 0.6V @1.2A | 0.7V @2A | 0.9V @1A
| 1V @1.2A
| 1V @1.65A
|
匹配灯珠
| 12V
| 12V
| 12V
| 12V
| 24V | 9V
| 9V |
典型应用
| 调光大功率汽车灯
| 调光大功率汽车灯
| 小功率汽车灯
| 大功率汽车灯
| 货车灯，支持高浪涌 | 小功率汽车灯
| 大功率汽车灯
|
LAN106X（LAN1062E/LAN1065E）芯片脚位图：
LAN106X(LAN1062E/LAN1065E)芯片脚位说明
中低压线性方案LAN106X(LAN1062E/LAN1065E)系列典型应用原理图
中低压线性方案LAN106X(LAN1062E/LAN1065E)系列PWM调光原理图
中低压线性方案LAN106X(LAN1062E/LAN1065E)系列远近光原理图
中低压线性方案LAN106X(LAN1062E/LAN1065E)系列LED车灯应用方案原理图
备注：
①没有完整规格书的型号，参照本文件，充当规格书使用。以上7个为常规型号，均内置高压降电流功能，外部不可调。
②最大应用电流以lo=0.3V÷Rcs 为准，不参照最终功率。在应用范围内提供常规质保，对质量要求高的车灯，按照最大应用电流的 80%进行设计。
③型号后缀E代表 ESOP8 封装。所有E版本均为 135℃过温保护芯片。ED 版本均为 120℃过温保护芯片，搭配 12V／24V灯珠使用。后缀A为9V灯珠专用芯片，支持高功耗。
④汽车灯应用，如搭配 12V灯珠，一般选择低温版芯片，有更好的温度表现。货车灯应用，一般选择LAN1168ED，搭配 24V灯珠，有更好的温度表现和高浪涌性能。货车长期驾驶，建议货车灯设计灯珠温度低 10-15℃。
⑤大功率应用或高功耗应用（9V灯珠），一般需要搭配2W导热线路层铜基板，即：IC区域的线路绝缘层做2W导热，灯珠区域做热电分离。
