1020系列恒流二极管产品概述
恒流二极管(简称CRD)是一种正向工作区域存在一个恒流区间,此区间内可以提供稳定电流输出的二极管,其具有较强的抗浪涌电流能力,并在外部电压异常和负载阻抗变动时仍能提供稳定电流。由于其恒流性能好,结构简单,因此可以应用于恒流源、稳压源、放大器、电子电路保护器等需要提供恒定电流的场合,广泛应用于LED 灯串、电子秤等产品。
1020系列恒流二极管主要特点
●具有负温度系数,高温下保护LED
●高耐压,大于100 V
●直流等效阻抗低
●交流等效阻抗高
●可并联使用。
1020系列恒流二极管典型应用 :LED灯驱动 、恒流源
1020系列恒流二极管引脚排列及表示符号

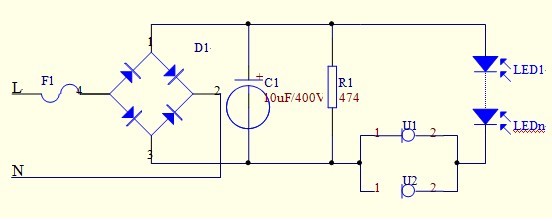

1020系列恒流二极管典型应用图

在输入220V,C1=10uF/400V,R1=470KΩ时,带80颗灯可以出到7.2W。
