CSC8818产品概述：
CSC8818是一颗针对LED 照明而开发的带PFC的降压LED驱动控制芯片。并采用准谐振模式，以获得更高的效率，同时满足功率因素的要求。CSC8818具有芯片供电欠压锁定，LED 开路保护（OLP ），输出短路保护(SCP) 和热保护(OTP) 等保护功能。
●CSC8818具有极高性价比，方案成本低，体积小
●高功率因素（0.960 @220Vac，满载）
●高效率（93%@220Vac，满载）
●高精度线性调整率（±0.5%@176Vac~265Vac ）
●高精度负载调整率（±0.8%@220Vac ，Vo：37V~80V）
CSC8818管脚封装定义：
CSC8818管脚描述 管脚号 | 管脚名称 | 描述 | 1 | ISEN | 电流检测 ：采样开关的电流，接电阻到地 | 2 | GND | 系统接地 | 3 | COMP | 外接电容电阻到地，稳定整个系统控制环路 | 4 | ZCS | 零电流检测，同时当这脚的电压超过1.4V并维持700ns ，过压保护功能会开启 | 5 | VIN | 电源电压，内部有一个18V 的保护，当电源电压超过18V, 保护开启，使电源电压维持在18V 。同时兼有开路保护的功能，当电压超过18V ，则开路保护功能开启。 | 6 | DRV | 驱动外部MOSFET的栅极 |
|
|

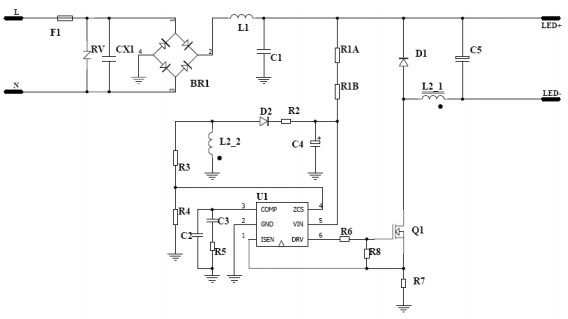

CSC8818典型应用图：
CSC8818简化板不过认证电源实物图：
