| 升壓型LED恒流驅動器芯片---XL6001恒流驅動0～8W |
| 産品型號 | 輸入電壓 | 最大輸出電壓 | 最大開關電流 | 開關頻率 | 恒流設置 | 封裝形式 |
| XL6001 | 3.6V~24V | 5V~32V | 2A | 400KHz | Adj (0.22V) | SOP8 |
XL6001是壹款很好的升壓恒流驅動IC,它是壹款寬電壓輸入3.6V~24V，寬電壓輸出，可以驅動2至8顆1W的大功率燈珠串聯，電路十分簡單，相比其它升壓電源電路要簡單多了，不需要花很大功夫調試，壹次性成功，在12V輸入的條件下，最多可以驅動8顆1瓦LED。最具亮點的就是在XL6003基礎上新增了開路保護功能，保護整個系統在開路情況下安全。XL6001內置欠壓保護、限流保護和過溫保護等功能，保證芯片和系統在過載條件不被損壞。，最關心的效率當然也可以達到0.92。
XL6001采用電流控制的方法來驅動LED，通過壹個采樣電阻來設定LED電流，采樣電壓低至220mV以減小系統損耗、提高系統效率。
XL6001采用散熱很好的SOP8封裝。

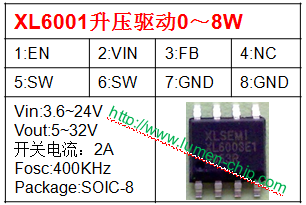

XL6001 管腳封裝
XL6001 典型應用電路
XL6001 過認證應用參考電路
XL6001 內部框架圖
XL6001管腳描述
XL6001的管腳號 | XL6001的管腳名稱 | XL6001的管腳描述 |
1 | EN | 開關使能端。置高打開控制芯片，置低超過壹段時間關斷控制芯片，懸空置高。 |
2 | VIN | 芯片輸入電源端，XL6001輸入電壓爲3.6~24V DC，必須就近接旁路電容對地，
|
3 | FB | 反饋輸入端。通過控制FB到 GND兩端采樣電阻上的電壓（220mV）來控制LED電流
|
4 | NC | 懸空
|
5、6 | SW | 開關電源輸出引腳（SW)，內部功率開關管的漏端
|
7、8 | GND | 信號地
|
XL6001定購信息
定購型號 | 封裝 | 溫度範圍 | 包裝形式 | 打印 |
XL6001E1 | SOP8 | -40 oC到125 oC | Tape and Reel | XL6001E1 |
關鍵字：升壓恒流驅動 XL6001 XL6001E1 過熱保護 寬電壓 大電流 電路簡單 升壓拓撲結構 汽車燈 路燈 太陽能燈 LED背光 射燈 車載 電視背光 升壓電路 升壓芯片 升壓IC 升壓恒流IC 芯龍 上海芯龍 XLSEMI
