IC型号
| 输出功率（W) | 输入电压（V) | 拓扑结构 | 功率管 | 电流精度 | 功率因素 | 典型效率 | 封装形式 |
| SD6900 | 30 | AC90~265 | 非隔离+APFC
| 外置MOS | <±3%
| >0.9
| 93% | SOT23-6
|
概述
SD6900 是一款专用于非隔离LED 驱动的控制芯片，外围应用采取浮地Buck架构。在该架构下，芯片采样电感电流进入内部，并利用内部误差放大器形成闭环反馈网络，从而达到高恒流精度和高输入/ 输出调整率。同时，芯片自带PFC控制，自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗，提高系统转换效率。
SD6900 内部集成各种保护功能，包括输出开路保护，输出短路保护，逐周期过流保护，过温保护，VCC过压保护等。
SD6900 具有超低的启动电流和工作电流，可在全电压输入范围内（85VAC~265VAC）高效驱动高亮度LED 。
SD6900线路非常精简,BOM COST便宜，全电压输入范围PF>0.9，高转换效率>94%（18W），THD<15%,输出可以做成宽电压范围42v~80v(从12串到24串可共用一个电源),输出电流基本上不会变化。
SD6900 芯片具有非常好的电流一致性，采用士兰微的恒流控制模式专利技术，直接采集输出电流，通过误差放大器来控制电流，一致性可以做到±3%之内。
特征
♦非隔离电路结构（BUCK）
♦线性和负载调整率±2%
♦IC一致性±3%，与电感变化无关。
♦可采用无辅助绕组供电方式。
♦精确恒定电流（<±3%）供给led<>
♦全电压输入范围PF>0.9（有源功率因素）
♦高转换效率>93% （18W）
♦恒流控制模式（专利），临界导通模式
♦ LED 短路保护（专利）
♦ LED 开路保护
♦ VCC过压欠压保护
♦过温保护 、过电流保护
♦用于降压（BUCK)和升/降（BUCK-BOOST）压电路结构。SOT-23-6L封装。

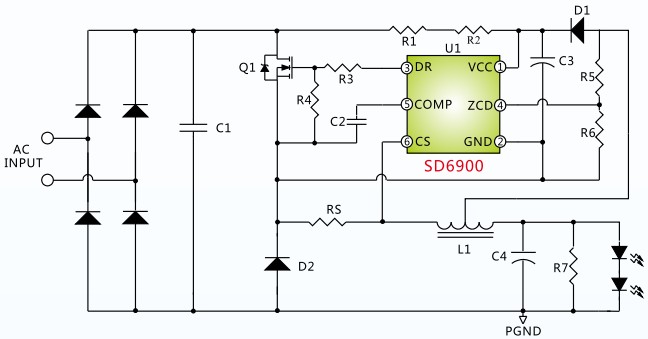

SD6900典型应用电路：

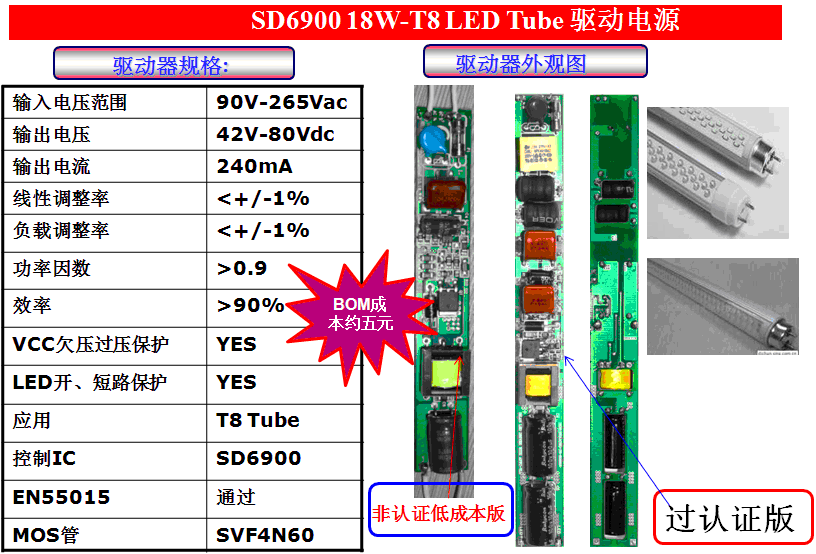

SD6900主要特点
支持全电压输入 | 90V-265Vac |
支持高压输出 | 最高输出80V |
负载兼容性好 | 输出兼容24串到12串 |
负载调整率好 | ±1%（24串到12串变化） |
线性调整率好 | ±1%（90V到265V变化） |
高功率因数 | >0.9 （265Vac输入时） |
高转换效率 | >92%（24串 单个EPC13) |
保护功能全 | 输出开路、短路 |
易过EMI | 无需共模 |
封装小 | SOT-23-6 |
SD6900 优势小结
◆ 支持全电压输入且线性调整率好！80V输出时，可支持全电压输入。且输出电流变化在+/-1%以内！
◆ 批量一致性好！经过小批量生产验证，批量时电流精度可以控制在+/-3%以内！由于采样电感电流，输出LED电流受外部元件影响很小！
◆ 高效率。18W输出时，最高效率达94%！
◆ 多种供电方式
VCC供电方式，可以采用辅助绕组供电，可以采用输出直接供电，又可以采用中心抽头供电！
